发布时间:2013-11-11 阅读量:1095 来源: 我爱方案网 作者:
苹果发布 iPad Air,不仅改变了其旗舰平板产品线的重量和厚度,同时还降低了零件成本。与去年发布的第三代iPad相比,新机型的材料成本(BOM )更低。
根据IHS拆解分析的初步结果,搭载16G NAND flash和蜂窝连接的iPad Air的BOM成本为 304美元,比同等配置的第三代iPad的325美元降低了6%。
若加上6美元的制造成本之后,iPad Air的总成本上升为310美元 。最低端的iPad Air(16G NAND,无蜂窝连接)的BOM和制造成本总计为274美元,比入门级的第三代iPad 降低42美元。
“ iPad Air的尺寸变瘦了,利润空间却越来越丰厚, ” IHS成本基准服务高级总监Andrew Rassweiler表示。 “虽然 iPad Air的超薄显示器和触摸屏比第三代iPad更加昂贵,但是苹果利用其他部分的降价保持了成本线。此外, iPad Air尽可能多地采用和iPhone 5s/c相同的零件和供应商。”
随着NAND闪存容量的增加,iPad Air的盈利能力也大幅上升。例如,32G机型的生产成本仅需8.40美元,但零售价却高出100美元。
下表显示了物理拆解 iPad Air得出的BOM和制造成本初步估算。仅包括硬件和制造成本,不含软件、许可授权或其他费用。
iPad Air更薄的外形部分原因要归功于显示屏和触摸屏子系统的厚度减小。
这款产品的显示屏厚度为1.8毫米,而上一代iPad的显示屏厚度约为2.23毫米。同时,由于采用了昂贵的环烯烃聚合物 (COP)薄膜传感器,新的触摸屏也比采用玻璃传感器的上一代触摸屏更薄。
当然,这样性能提升是以成本增加为代价的,这两个子系统都比上一代产品更为昂贵。iPad Air的显示屏成本为90美元,触摸屏模组成本估算为43美元,相比之下,第三代iPad 这两个部分的成本分别为87美元和37.5美元。
用“二手”芯片,省钱又省心

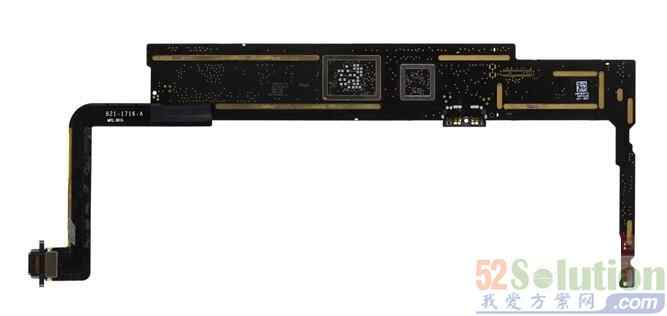

iPad Air 和iPhone 5s采用相同设计、由三星生产的A7处理器,并做了一些改变。 iPad Air的A7处理器封装采用金属顶部,可起到散热作用。由于需要为更大的显示屏处理图像,因此iPad Air中的A7处理器的工作量加大了,可能比在iPhone 5s中产生的热量更多。
此外,两种A7处理器所采用的电源管理芯片也有所不同,都是由Dialog半导体生产的。
iPad Air也采用了和iPhone 5s相同的存储器来支持A7处理器,即1GB的低功耗双倍数据速率3 ( LPDDR3 ) DRAM。
新iPad 还搭载了和iPhone 5s类似的核心基带和射频收发器功能,采用的也是相同的芯片组:来自高通的MDM9615、WTR1605L和 PM8018。
和iPhone 5s不同的RF/PA模块
与处理器和基带部分相比, iPad Air 的射频/功率放大器(PA)模块和iPhone 5s有所不同。
iPad Air的RF/PA部分支持所有美国运营商的4G频段(各个运营商的无线版本都是相同的) 。 iPhone 5s则无法做到这点,可能是由于智能手机的空间有限的缘故。
此外,iPad Air的RF/PA子系统在电路板上的面积比iPhone 5s相应功能的面积多40%。
电池容量变小的原因
有趣的是,比起上一代iPad,苹果减少了 iPad Air电池的容量 。 iPad Air的电池容量为32.9Wh,较第三代iPad的42.5Wh减少了23%。
最有可能的原因是背光显示的功耗更低。iPad Air 仅使用36个使用发光二极管( LED )来点亮液晶显示器(LCD),而上一代iPad需要用多达84个LED。功耗随着LED数量的减少而降低,因此电池容量得以减少。
小麦克风起了大变化
新iPad的最大不同在于麦克风的变化。
与第三代iPad采用的模拟麦克风不同,iPad Air采用了数字麦克风技术。苹果在其所有的智能手机和平板电脑产品中都采用了独家的模拟麦克风——除了iPad 2采用的是ADI的MEMS麦克风。
另一个重大变化是,苹果在iPad Air中采用了两个麦克风,而不是以往的单个麦克风。第二个麦克风可能用来消除噪音。
最后,iPad Air使用的麦克风了来自意法半导体(ST) ,而不是其他iPad机种所采用的 Knowles 和AAC麦克风。
