当女神看到你DIY的“一箭穿心”,只能束手就擒了

发布时间:2013-11-25 阅读量:873 来源: 发布人:

【导读】对于工科男生来说,能亲手打造一件diy神器,在女神生日的时候当做生日礼物,说不定能秒杀全场。花多少钱不重要,有心才是王道嘛,下面展示一位网友diy给女朋友的生日礼物:一箭穿心。

先上图,一箭穿心摇摇棒DIY+生日快乐歌播放


diy



好了,接下来就一起分享制作过程

第一步:摇摇棒之棒,一箭穿心
万用板画图

用刀在万能板上“画”出一箭穿心图案(板子太光滑,没有专用笔)。再用铅笔涂黑,方便下一步的顺利进行

剪下形状

用工具裁剪、打磨出一箭穿心。不过购买万能板失误,太脆了,一不小心就会损坏棱角。那就糟糕了~~。用了一下午才弄成这样。不过看上去还不错哈



包装外表

礼物就应该是很漂亮的东西,当然就得包装一下了。用双面胶贴满“一箭穿心”后再贴彩纸以示美观。手头只有之前给对象叠蓝玫瑰用剩的彩纸了,凑合着用喽!为了看上去更闪亮再用好一点的透明胶带贴一层,还可以防止在制作的过程中弄脏纸面。

剪掉多余的部分

裁剪掉多余的部分后摇摇棒的主体部分就完成了

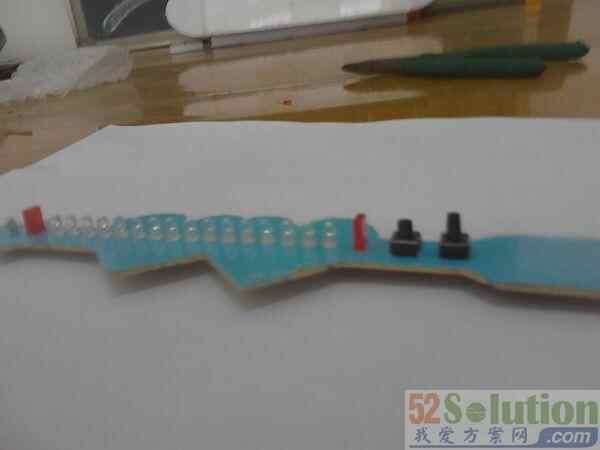

第二步:摇摇棒初步制作,led安装及部分元件布置

放置元件

为了显示的画面更清晰,LED小灯用的是3mm的高亮蓝色LED,一共16颗





顶端末端各有一颗红色的小灯。是为了增加显示画面的美观用的(两条红色弧线)。两个小按键一个是播放生日快乐歌的按钮(播放过程中小灯从上到下随着音乐的节奏依次点亮,播放完后演示各种炫彩流水灯画面),另一个是用来手动切换显示画面的。按键没有操作时每左右晃动N次切换一下显示画面。

第三步:单片机最小系统

单片机最小系统

为了美观简洁,最小系统元件都放在了单片机插座里


第四步:完成最后收尾工作,看效果图

效果图

蜂鸣器、电源开关、供电模块(3节1.5v电池串联)

背后

背后效果图

效果图

射杀那愤怒的小雀儿,以庆祝我的“一箭穿心”摇摇棒的诞生!


看看画面效果显示

效果图

效果图

本一箭穿心摇摇棒制作基本上就到这儿了,有时间再改进一下。多谢各位看官的捧场,有什么改进意见的尽量提哦。顺便求祝福啊,祝俺对象生日快乐,也希望你们学习进步、工作愉快哈!

最后附上整个作品的原理图和程序源代码,有想做的同学可以参考下。
相关下载:
“一箭穿心”原理图及程序:http://www.52solution.com/led-dl/6980
