1499元高配低价的nubia Z5S mini拆解测评



此次nubia Z5S mini，在设计上进行了改进，整体机身更加的轻薄，并且硬件配置方面也得到了升级，拍照功能更是有所加强。当然相比于实际体验来说，用户更加关心的就是到底nubia Z5S mini做工提升在哪？作为一款1499元如此低价高配的手机，到底它的内部构造是什么样的？针对这些问题，就让我们一起揭开这款手机的神秘面纱吧。

 应用于平板电脑、智能手机等便携产品传感器大派送！
领取点击：http://www.52solution.com/sample/detail/sid/54




拆机前的外观展示：

首先我们从包装盒来看，nubia并没有给这款新机设计全新的包装盒，依然还是沿用nubia Z5 mini的设计理念，这也许将是未来nubia手机的基因，一代代的延续下去。

打开包装盒之后，我们看到了nubia Z5 mini，正面全黑的玻璃面板让这款手机看起来颇有一种一体成型的感觉，底部的红圈HOME键是nubia手机的标志。

从外观上来看，nubia Z5S mini沿用了nubia Z5 mini圆润的一体机身设计，据官方数据，该机厚度降至7.6mm，机身重量为120g，比起前代的10.3mm、160g机身来说轻薄感提升了不少，加上更为圆润的机身，单手持感更为舒服。

秉承了nubia Z5 mini的传统，此次Z5S mini依然采用一块4.7英寸显示屏，不过此次nubia把之前的IPS屏升级成了IGZO屏，屏幕显示效果进一步得到了提升。

在背面设计上，nubia Z5S mini同样采用可拆卸后盖设计，也不仅让它能够拥有更加丰富的配色方案，也为我们接下来的拆机提供了便利。接下来的拆机工作，我们就从这个后盖开始。

简单的看一眼后盖，发现后盖的开启口在手机背面的右下角，接下来我们只需用手轻轻一扣，后盖就被取下来了。

取下后盖之后，一切都变得豁然开朗了。首先我们可以看到nubia Z5S mini依旧是不可拆卸电池设计，而可拆卸后盖的目的除了方便拆机之外，最主要的功能就是可以更换mirco SD卡和mirco SIM卡，毕竟卡槽被设计里面。

打开后盖之后，在手机背后的左侧，我们可以看到mirco SD卡槽和mirco SIM卡槽。nubia Z5S mini这枚被红色圆圈圈住的1300万像素摄像头显得尤为抢眼。

好了，话不多说，既然我们已经打开了后盖看到了螺丝，接下来我们的工作就是拧下所有螺丝了。顺便提一句，nubia Z5S mini的螺丝依然沿用了前作的六角形设计，需要专用的六角形螺丝刀才可以拧开。

在手机的左下角，我们可以看到这枚螺丝上贴有红色易碎贴纸，这也是放着消费者私拆手机而存在的。所以网友们还是尽量别尝试私拆手机，以防丧失保修的机会。

拧下所有螺丝之后，我们就可以打开中壳了。nubia Z5S mini的中壳分为三段，中间部分为金属材质，沿着金属壳边缘即可撬开它。

打开金属壳之后，我们可以看到nubia Z5S mini的电池和主板的一大部分了，主板上芯片都由金属屏蔽罩盖着。

按照惯例，拆机的最大忌讳就是带电操作了，所以我们首先要把电源断开。

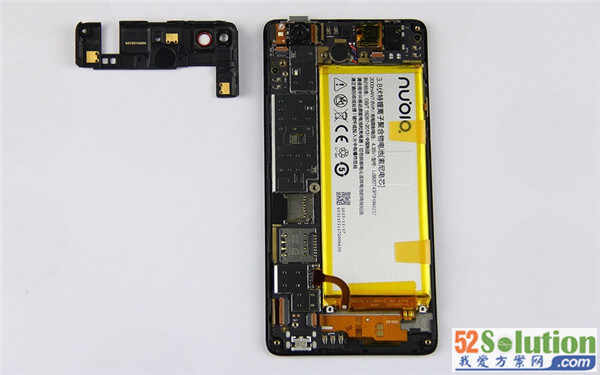

接下来取下nubia Z5S mini中壳最上面的部分，打开之后我们就可以看到nubia Z5S mini这块L型主板的最上面的构造了。

最后我们取下中壳的最底下的部分，nubia Z5S mini的扬声器就在这里。

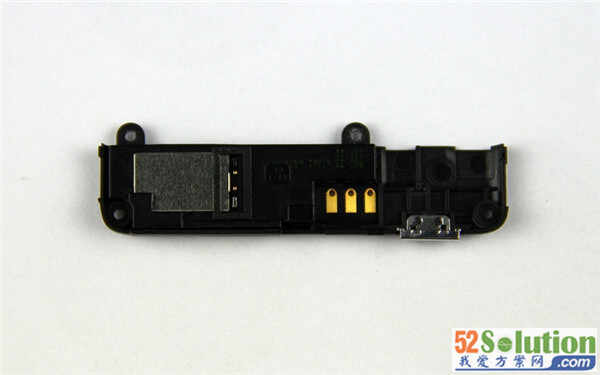

中壳底部的特写图，我们可以清晰的看到nubia Z5S mini的扬声器。

三部分中壳全部取下之后，nubia Z5S mini的所有主板区域都暴露出来了。从图中我们可以看出，这款手机主板上芯片的集成度很高，除了大面积的芯片屏蔽罩之外，我们还可以看到后置摄像头、振子等等零部件。

相信很多人都对nubia Z5S mini的厚度之谜感兴趣，毕竟相比前作nubia Z5 mini而言，它足足薄了2.7mm，而这2.7mm到底薄在哪呢？下面就让我们一探究竟吧。

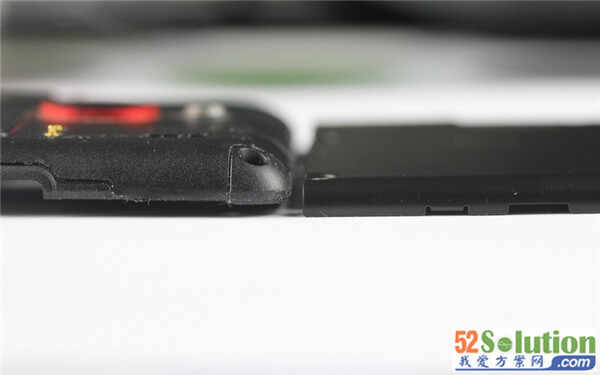

此图为nubia Z5S mini（右）和Z5 mini（左）的中壳厚度对比图，从图中我们基本可以看出为什么前者会比后者薄2.7mm了，这也是为什么nubia Z5S mini采用金属中壳的原因了，为了极致超薄而设计。

事实上，造成Z5 mini中壳较厚了另一个原因就在于电池了，从图中我们也可以清晰的看到，nubia Z5S mini的电池比Z5 mini的电池薄了很多，从视觉上来看两款手机已经不在一个梯度上了。

比完了厚度，我们接下来就是要进一步的进行拆机工作了。首先我们要取下nubia Z5S mini的电池，由于电池和屏幕面板之间用胶较多，所以我们在取电池的时候需要一些技巧，既要把握好角度又不能太用力。图为取下的2000mAh容量nubia Z5S mini电池。

取下电池之后，我们下一步就是取下主板了，由于主板有螺丝固定，所以现在摆在我们面前的就是拧下螺丝。

拧下螺丝之后，就是取下所有能取的主板上的零部件，以及断开所有可以断开的排线了。图为取下的800万像素前置镜头（左）和1300万像素后置镜头（右）。

全部准备完毕之后，取下主板就是水到渠成的工作了。此图为nubia Z5S mini取下的L型主板正面图。此面主要分布的是主板上的各种插口和零件，包括mirco USB接口、mirco SD卡槽、mirco SIM卡槽、3.5毫米耳机插口以及手机的震动单元。

取下主板和电池之后，nubia Z5S mini仅剩下屏幕面板了，这个屏幕面板非常的轻薄，这是笔者见过最为轻的屏幕面板了。

图为nubia Z5S mini震动单元特写图，手机的一切震动反馈都源于此。

图为nubia Z5S mini的mirco SD卡槽、mirco SIM卡槽特写。

图为nubia Z5S mini的mirco USB接口特写。

此图为nubia Z5S mini的L型主板背面图，从图中大面积的芯片屏蔽罩我们可以看出，这面主要就是放置这款手机的主要芯片。接下来我们的工作就是取下所有芯片的屏蔽罩。

图为取下的所有芯片金属屏蔽罩，值得一提的是，为了轻薄考虑，nubia Z5S mini在金属屏蔽罩的选材方面都比较讲究，这个材质整体不易变形，但重量却非常的轻。

取下金属屏蔽罩，所有主板芯片就都尽收眼底了。此图为nubia Z5S mini最核心的芯片——高通MDM9615M基带芯片。这是有了它的加入，才让这款手机拥有支持全网3G的实力。

图为高通WTR1605多频多模无线收发器特写。

nubia Z5S mini采用和iPhone 5相同的高通PM8018射频模块。

图为尔必达BA164B1PF-1D-F型号2GB运行内存芯片，而该机搭载的1.7GHz主频骁龙600四核处理器就和这枚芯片封装在一起。

图为16GB容量东芝内置存储颗粒特写。

此芯片为高通PM8921电源IC芯片。

图为SKYWORKS的SKY77625功率放大器芯片。

拆机全家福。

总结：整个拆解完毕之后，相信很多人都和笔者一样对nubia Z5S mini有了更深一层的了解。从一张张图中我们看到了蕴含在这1499元中的一些精湛做工和十足的用料。相比很多手机，nubia Z5S mini的设计显然更易于维修，可拆卸后盖设计，可拆卸芯片屏蔽罩等等都是它容易维修的有力保障。而对于消费者而言，能够花更少的钱购买到如此超值并且做工不错产品才是最重要的。
