4G时代LTE智能天线解决方案

什么是LTE？

LTE，全称应为3GPP Long Term Evolution，中文一般翻译为3GPP长期演进技术，为第三代合作伙伴计划（3GPP）标准，使用“正交频分复用”（OFDM）的射频接收技术，以及2×2和4×4 MIMO的分集天线技术规格。同时支援FDD（频分双工）和TDD（时分双工）。在每一个 5MHz 的蜂窝（cell）内，至少能容纳200个动态使用者。用户面单向传输时延低于5ms，控制面从睡眠状态到激活状态迁移时间低于50ms。2010年12月6日国际电信联盟把LTE正式称为4G.过去的3G技术是指同一无线网络提供语音和数据通讯，但到了4G时代则变成为全数据网络，LTE估计最高下载速率100Mbps与上传50Mbps以上。通常情况下，LTE与WiMAX，以及3GPP2的超行动宽带（Ultra Mobile Broadband，UMB）技术一起被称为4G，区别在于WiMAX是来自IP的技术，而LTE是从GSM／UMTS的移动无线通信技术衍生而来，二者都采用了正交频分复用（OFDM）的讯号传输，也都采用了Viterbi和Turbo加速器。至于2代的UMB技术无需多讲了，2008年高通（Qualcomm）首席执行官Paul E.Jacobs就已经宣布放弃UMB，朝LTE和LTE-Advanced发展。

4G手机都内嵌了TD-LTE模块，这也是我国自主研发4G技术的硬件核心。选择网络时，屏幕信号显示4G’即代表已连接4G网络。

截止2013年09月，TD-LTE手机最高下载速度超过80M bps，达到主流3G网络网速的10多倍，以下载一部2G大小的电影为例，只需要几分钟。此外，使用时用户延时小于0.05秒，仅为3G的1/4。即便在每小时数百公里的高速行驶状态下，移动4G仍然能提供服务。

方案介绍

智能天线原名自适应天线阵列，它通过满足某种准则的算法去调节各阵元信号的加权幅度和相位，从而调节天线阵列的方向图形状，以达到增强所需信号，抑制干扰信号的目的。智能天线技术适用于TDD方式的CDMA系统，能够在较大程度上抑制多用户干扰、提高系统容量。


随着LTE的发展，对天线带来了很多干扰，需要进行信息化的管理，所以LTE智能天线就成为重点关注支持的标准配置。智能天线新标准中，智能天线有远端天线信息控制RAE，远端控制单元(RCU)，通讯模块三部分。其中，一个基站对应3个天线覆盖360度，一个天线一个频率对应一个RCU控制单元，一个RAE模块互通一个基站。

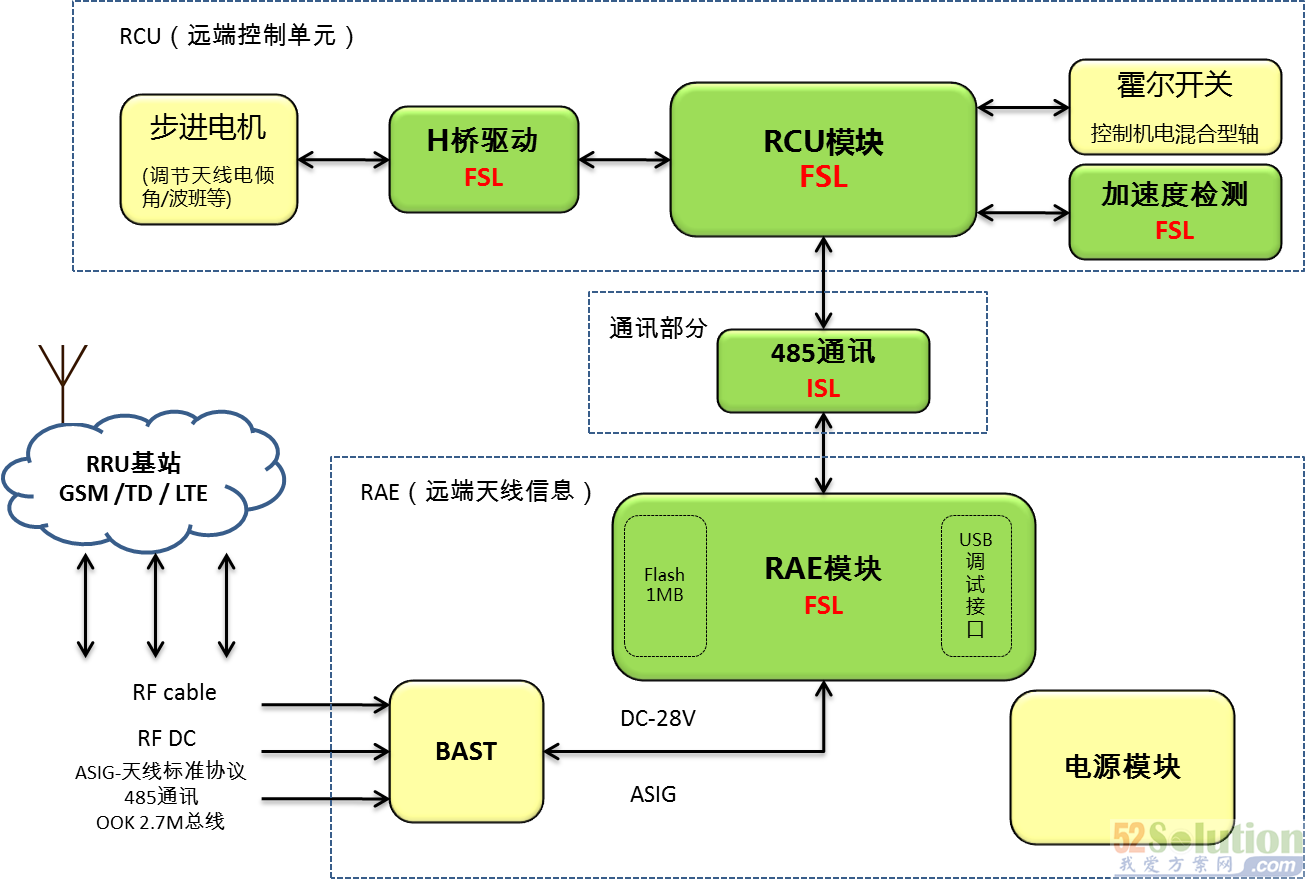

方案设计图

核心优势

● RAE模块内置1M FLASH
● 驱动步进电机，实现正反转，PWM脉冲数
● 28V供电，电流1.5A
● 有温度，过流等信息通过外围电路采集
● 内部集成闭环检测报警电路
● SPI方式通讯
