低成本DIY太阳能iPhone充电器

我们要设计的不仅仅是一个太阳能iPhone充电器。通过USB，您可以利用它给任何设备充电。我只是偶尔用它来给自己的iPhone充电。这个充电器的电路中并没有电池，那也意味着你只能在有太阳的时候才能用它来充电。我也知道这很不方便，但是另外加电池的话，会使得电路更复杂、成本也会更高。我将继续跟进这个设计,看如何才能做到更方便地在原电路上增加一个电池。

第1步 前期准备

工具：电烙铁、锡线和助焊剂；尖嘴钳；剪线钳/剥离器；万用表。

物料和价格：

物料名称                      来源                      价格

10W太阳能面板        eBay                  41.45美元（含运费）

7805 5V稳压器        RadioShack      1.59美元

iPhone/iPod连接线    eBay                 1.20美元

USB扩展电缆              自备                   免费

红色/黑色细线             自备                   免费

电胶带                          自备                   免费

拉线                              自备                   免费

第2步 太阳能电池板

上面的太阳能电池板是LaVie太阳能公司的10W面板。你可通过其官方网站购买，但最便宜的方式是上eBay网站去淘淘。我买的时候抢到了一个相当不错的价格：41.45美元，物美价廉，质量杠杠滴。我做好之后，将其放在室外，风吹雨打，丝毫不受影响。

该面板的额定输出功率是21.6V（开路）、额定输出电流是0.62A（短路电流）。并且在实际应用中，基本没有误差。

至于效率方面，实践证明我所用的太阳能板在本次项目中并非理想对象。当电压从20V调至5V以匹配USB标准时，会浪费很多热量。这是我们不想看到的局面。然而，若使用更大的面板来做的话，就意味着即使在太阳不大的情况下，也会有更大的电流。我甚至见过我做的充电器在树荫下也能为我的iphone充电。


第3步电路连接

材料收集完毕，开始DIY。

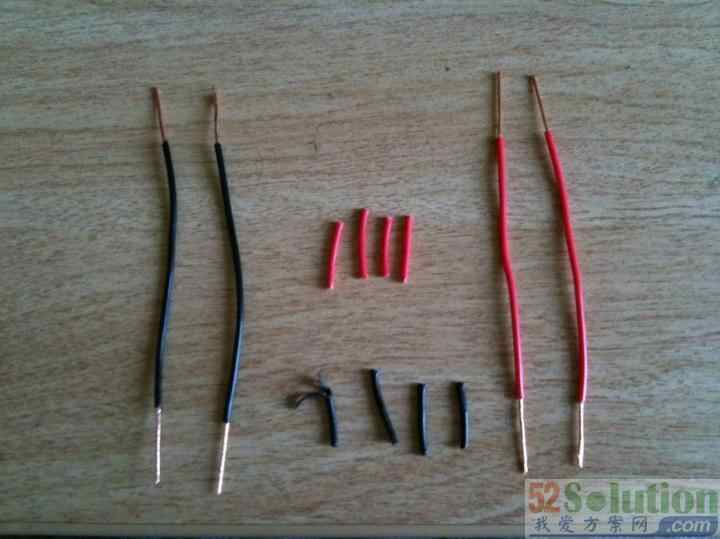

黑线和红线各选2条，长约5-6英尺。将准备的线两端外面的塑胶均截掉不到1英尺的长度。

接着将USB电缆的接头处分成2半，并将阴极线外层的朔料外壳剥掉，露出里面的4根线，分别是蓝线、白线、红线和黑线。蓝线和白线是数据线，在这个项目中不需要用到，所以将他们剪断并跟其余的不用的线一起用电胶布包起来。将剩下的红线和黑线接头处各剥掉一英寸的外壳。

我买的5V稳压器只有一根地线，所以我将之前处理好的两根黑线的一头连在一起（如图3_1所示），这样的话便于焊接。然后再将USB电缆接头中的黑线跟之前的两根黑线扭在一起，再在它们的接头上加点锡，确保他们不会松掉。

接着，直接按图3_1将红黑细线跟稳压器以及USB电缆的线焊接起来。然后再按图2_1用根拉带将线固定在稳压器上，这样便于焊接，也更美观。

因为两根红色细线不跟任何东西连接，所以不管将其焊接到那个脚上都没有关系。只要确保5V稳压器是平稳的、输入引脚在底部，输出引脚位于顶部就行了。就这样，充电器的电路部分已经完成。

第4步 将电路连接到太阳能面板上

买的太阳能面板有个很简单的连接面板，把之前的红色和黑色线直接拧到面板的螺丝里即可。

第5步充电器测试

用数字万用表测试稳压器的输入电压，测得电压值为20V，电流值为0.5A。这样的数据意味着一切工作正常。在充电过程中可以注意到，稳压器会发热。将裸露在外面的铜线用电胶布包好后，就可以正式开始充电了。实践证明，项目成功完成。

总结

或许估计等到太阳能技术或电池板更普及、更便宜的时候，我会在此基础上加个电池，这样的话就可以随身携带，也方便多了。制作者是国外的玩家，文中提到的材料在网上都有卖，不懒的童鞋可以试试动手做一下。
