动手DIY!自制迷你拉风的变焦手电

发布时间:2014-01-28 阅读量:2317 来源: 我爱方案网 作者:

【导读】今天教大家自制迷你变焦手电,比起传统定焦(或普通聚光)的手电,当需要大范围照明的时候,很明显那个焦点不可能完成这个任务。而定焦手电在遇上远距离照明任务的时候就又望而却步了。所以变焦手电汲取两者所长,既可以远距离照明,也可以近距离提供泛光照明。

动手DIY!自制迷你变焦手电

1.制作材料和工具

1.1制作材料
铝制易拉罐
凸透镜(直径15MM)
高亮度 150流明LED,14mm铝基板(超省电-工作电流400mah)
1.5-3.7V升压电路,直径11mm(输出电压400mah,总体转换效率85%)
5号电池
开关总成-直径15.5mm(包括开关-开关板-弹簧-胶帽)
用于升压电路的小弹簧
导热胶块
502 瞬间强力胶

1.2制作工具
大号剪刀(用于剪切铝罐)
电烙铁
导热硅脂
用于焊接手电筒的电源线(或者用细而有韧性的导线代替)
剪钳(斜口钳)
台钳

动手DIY!自制迷你变焦手电

动手DIY!自制迷你变焦手电



2.这里先讲解一下变焦手电的原理

动手DIY!自制迷你变焦手电

动手DIY!自制迷你变焦手电

如图,当发光点刚好处于凸透镜的1倍焦距的时候,折射出来的光线接近平行光,此时的光线是汇聚的,所以照射的距离较远,但是照射的范围较窄

动手DIY!自制迷你变焦手电

动手DIY!自制迷你变焦手电

如图,当发光点刚好处于凸透镜的2倍焦距的时候,折射出来的光线比较发散,此时的光线是发散的,所以照射的距离较近,但是照射的范围较宽。



3.制作照明-升压部分

动手DIY!自制迷你变焦手电

动手DIY!自制迷你变焦手电

LED,升压电路,电源线,小弹簧,共同组成照明部分

动手DIY!自制迷你变焦手电



焊线,并做好处理

动手DIY!自制迷你变焦手电

动手DIY!自制迷你变焦手电

焊好了。准备焊小弹簧

动手DIY!自制迷你变焦手电

动手DIY!自制迷你变焦手电



传说中的散热胶块。这个胶块贴在脸上感觉冰冰的,像一块铁。

动手DIY!自制迷你变焦手电

裁好,准备用铝皮包裹起来

动手DIY!自制迷你变焦手电

裁下一条铝皮,剪口子

动手DIY!自制迷你变焦手电

这样包起来。

动手DIY!自制迷你变焦手电

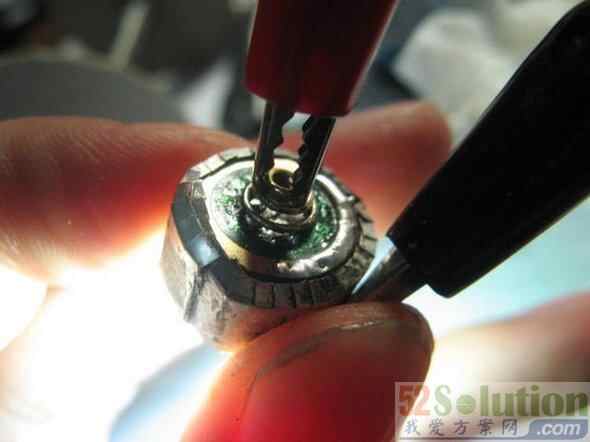

做好了的效果,这次给的是1.4V电压。



4.制作开关部分

动手DIY!自制迷你变焦手电

由于胶帽直径较大,只有裁掉一圈。

动手DIY!自制迷你变焦手电

裁铝皮

动手DIY!自制迷你变焦手电

滴上502,粘合

动手DIY!自制迷你变焦手电

做好的效果。



5.制作外壳

动手DIY!自制迷你变焦手电

动手DIY!自制迷你变焦手电

先卷一下铝皮

动手DIY!自制迷你变焦手电

两端都把油漆磨掉,不然就是绝缘的



动手DIY!自制迷你变焦手电

动手DIY!自制迷你变焦手电

效果。。。感觉好像长了点

动手DIY!自制迷你变焦手电

总之整好之后亮度还是非常好的



6.制作变焦筒

——这个过程有照片,但是之后又改进了,改进过程中没拍照,总之过程是一样的

动手DIY!自制迷你变焦手电

动手DIY!自制迷你变焦手电

这中间的凸透镜是用直径4CM的放大镜一点点剪小的。因为之前那个透镜沾了502报废了。在这里奉劝各位同学:千万千万不要用502去粘透明的东西!!

动手DIY!自制迷你变焦手电

在手电筒表面贴了一层绝缘胶带,装饰的同时也加强手感。至此,一个拉风的变焦手电就诞生在你手中啦~~赶快拿出去向童鞋们炫耀吧~~超迷你的哦~



附:尺寸图

动手DIY!自制迷你变焦手电
长101.29mm

动手DIY!自制迷你变焦手电
直径17.12mm

动手DIY!自制迷你变焦手电
使用一节5号(SIZE:AA)电池。
