非隔离高压（400V）LED驱动IC方案

驱动IC简介

PT6913芯片 采用线性恒流控制输出电流，内部集成功率MOS，输出电流可通过外部电阻设定为10mA~60mA。 PT6913最大输入电压可达 400V，采用高端驱动方式，提供 LED 开路、LED 短路保护。在任何情况下，输入电源高出LED负载的多余电压都由 PT6913承受， LED负载不会面临过压威胁，这为整体方案提供了非常高的可靠性与稳定性。

为了防止 IC过热损坏，PT6913集成温度补偿功能，当IC内部结温上升到 130℃时，PT6913开始减小输出电流，当结温达到 150℃时，输出电流将会减小至 0。这可避免传统过温保护方式的闪烁问题。

工作原理

PT6913A/B采用线性恒流驱动技术，电路拓扑简单实用。LED负载，芯片与整流后的电源串联连接，构成电流回路，输出电流由IC设定。当输入电压足够高于LED负载电压时，输出电流恒定，输入电压超出LED负载电压部分由IC承受，IC最大输入电压可达400V，满足绝大多数的AC输入应用。功能框架如图1所示。

图1 驱动IC功能框图

方案特点

◆ 5V~400V工作电压
◆ 5~60mA可设定输出电流
◆ ±5%输出电流精度
◆ 可多个IC并联使用，以满足较大电流输出
◆  高功率因数
◆  高效率
◆ 极少的外围元件
◆ 无需电解电容
◆  LED开路、短路保护
◆ 温度衰减功能
◆ - TJ>130℃，输出电流开始减小；- TJ>150℃，输出电流减小至0

温度衰减

PT6913A/B集成温度衰减功能。当IC内部结温高于130℃（典型值）时，IS引脚电压以15mV/℃的系数减小，输出电流也因此跟着减小。当IC内部结温达到150℃时，输出电流将会减小至0。
温度衰减功能可有效地避免传统过热保护功能导致的闪烁现象。当环境温度异常导致IC结温升高并达到130℃，PT6913A/B将试图通过减小输出电流来减少LED发热量，从而降低环境温度。输出电流与环境温度将可能达到平衡，这有别于传统过热保护机制（比如：IC结温达到150℃，IC关闭，IC结温回降20℃，IC重新工作），从而避免了LED闪烁。

LED短路保护

PT6913A/B采用线性恒流控制方式，输入电压高于输出电压的多余电压由IC承受，IC输入电压可达400V。当部分LED发生短路，IC所承受的电压将会升高导致IC功耗增加，IC温度上升，如果IC内部结温仍小于130℃，输出电流将保持恒定。最坏情况是LED负载正端与负端短路，全部输入电压均由IC承受，IC内部结温将会急剧上升至150℃，IC关闭输出。明显地，LED短路保护是通过温度衰减实现的。

应用范围

◆ LED灯泡
◆ LED灯管
◆ 紧凑型LED照明产品

典型应用电路

图2 高压LED恒流驱动电路

图3 超高压恒流线性LED驱动电路

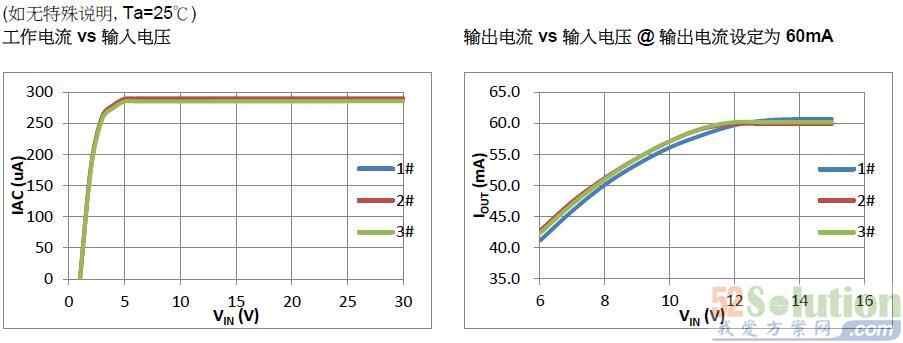

典型性能测评
