亮瞎眼！牛人DIY 1800W LED自行车灯 亮度超10万流明

来自澳大利亚的一名医生彼得（Peter Terren），每天骑自行车上下班都要通过一条没有街灯的土路，他的自行车有一盏5W的LED灯，可以提供微弱的照明。有一天他突发奇想，能不能自己做个亮一点的车灯。他最初打算花1000澳元，但最后的花费超过了8000澳元，折合人民币43400元，整了个世界上最亮的灯10万流明。还特意计算了一下在太空看起来他这盏灯是什么样子。

前灯，12个100W冷光LED灯珠，3个100W彩色的LED。后灯，3个100W的冷光。

下面是一系列数据，方便大家比较：
小led手电                                           20  流明
普通自行车led灯                               1000 流明
60W 白炽灯                                        750 流明
34W 荧光灯                                        2650 流明
70W 卤素灯                                        5200 流明
600W 高压钠灯                                  9500 流明
这辆自行车灯                                     100000 流明

老大神一级的设计图纸，全灯分为3个部分，前灯15个100W的led灯珠。后灯，3个100W的led灯珠。每个灯珠亮度为6000-6500流明之间。一共18个100W的led灯珠，亮度在82000-115000之间。供电部分是3个12V 33AH大电流电瓶。电流预计在60A左右，可以提供10分钟的照明时间。功能方面，这套车灯系统可以，频闪、爆闪、调接亮度、调节颜色、与音乐同步闪动。

国外牛人DIY这个LED自行车灯的全过程：

用到的大电流电瓶，3个深循环、12.2V能提供35A的电流。12分钟时间大电流放电后，电压降到12V。70A电流6分钟降到11.7V。要用到3个串起来，提供34V 52A的1800W的电力。

不小心，短路的结果

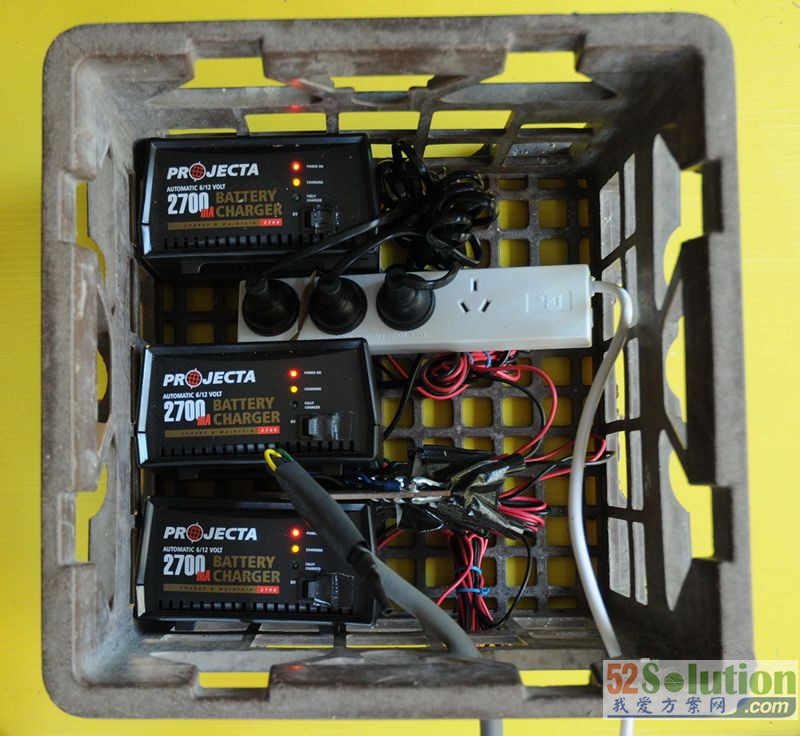

3个2.7A的充电器

最初的设计，11个白色LED，3个彩色的，一共84000流明。每个灯珠的发光面积只有1.8cm x 1.8cm，粗略计算，只有10瓦被用来发光了，剩下的去散热出去了。

电源部分，当然最好是恒流，但经济上的考虑，做者用的是简单的电阻镇流器。每个led灯珠都串上2个6V18W的老摩托车灯泡，就当是镇流、稳流加保险了。

下图是一个100W led灯珠接12V 100W的灯泡，灯丝只是略微发红，电流最大3.37A，最后稳定在3.1A。峰值5A，持续了不到0.1秒。

空载

峰值电流68.6A，电压是39.1

最后稳定在这个水平

2个18w灯泡做的保险镇流稳流，再串上一个1.5欧姆15w的电阻

制作灯架

15个灯珠加风扇，底下一层是放放大镜用的，5度聚光

1个白色100W led点亮，后边是墙上是2个150w普通灯泡

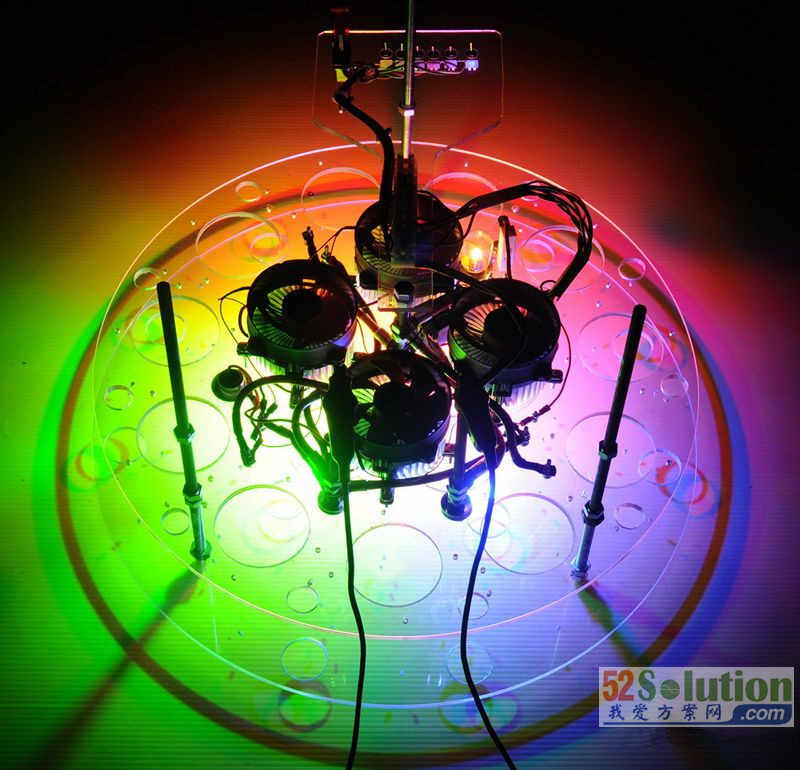

三色led灯珠在低能状态

这是700w的样子

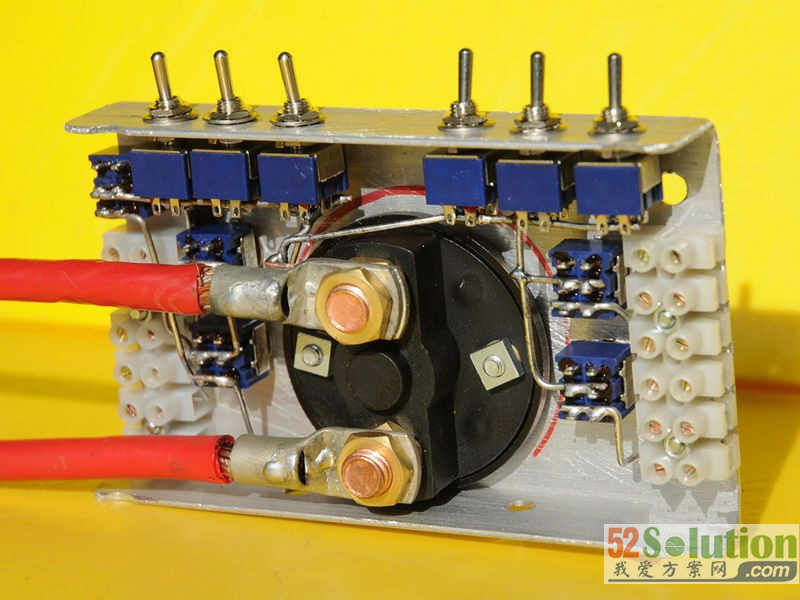

电力控制部分：100A的要是开关

还有许多小开关，用于单独控制各个灯珠，用于有调光的。

后灯

100W led灯珠，内部是1w 10x10阵列

这个钳表专门为这个项目买的，听说用着还不错，后灯9.3A 344W

低能状态下，能当车尾灯用，这时只有2W的耗能。前灯也有低能状态10W

测试电池，最后三块电瓶把一桶水烧到80度，快开了

1800W LED自行车灯白天效果图展示：

1800W LED自行车灯夜晚效果图展示：

与灯塔亮度对比：

这是一个100W的LED探照灯，6000流明。他们那灯塔用的就是100W的LED，6000流明，只不过在里边看不见，不好比较。

牛人9万流明LED探照灯，15个100W的led灯珠。
