【导读】雨刮器属汽车配件,是汽车安全行驶的重要部件,用于消除挡风玻璃、后窗玻璃上的雨雪和灰尘杂物等,以保证玻璃透明清晰,为驾驶者提供良好的视野。该方案采用了ADI高分辨率的电容数字转换器AD7746,为汽车雨刮器提供了更加智能的感应控制方案。

智能雨刮器

据统计,全世界雨天行车有 7% 的事故是由于驾驶者手动操作雨刷引起的,根据 BENZ 研究,只要增加 0.5s 警示时间,就能避免 60% 的事故。

对汽车节能环保、安全、舒适的无尽追求,极大地促进了汽车电子技术的发展。采用雨量传感器的自动雨刮器,由于不需要人工干预,既能在紧急事故中需要雨刮器工作时自动工作,又不占用驾驶者反应预防时间,由此,汽车雨刮器的自动化便能显著提高汽车的安全性、便捷性和舒适性,

现在开放的雨量检测雨刮器,将雨量传感器检出的雨量变成电信号,根据电信号的大小,从而控制雨刮器的动作。在这个系统中,雨量传感器的作用最重要。

1

电容式雨量传感的应用原理

在这个控制系统中,ADI雨量传感器采用的是电容式传感器。电容式雨量传感器的原理是雨量变化引起电容的介电常数发生变化,从而引起电容变化,这样就建立起雨量变化与电容变化之间的对应关系,通过测量电容的变化,就可以知道雨量的大小。

电容的大小与极板间距离 d、极板面积 s、极板间的介电常数 ε、有关:C= εr*ε0 *s/d;

当电容的极板面积和极板间的距离一定时,电容大小与极板间的介电常数一一对应。

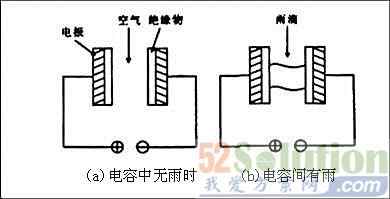

如图下图(a)所示为电容极板间无雨时情形,这时的极板间的填充物为空气,图(b) 所示为电容极板间有雨时的情形,此时极板间的填充物为雨滴,由于空气和雨滴的导电性能不一致,导致这两种情况下的介电系数发生变化,不同雨量的介电系数也不一样,因此电容的容量将发生变化。

3


雨量感应控制方案

方案是采用ADI 的一款高分辨率、电容数字转换器(CDC)—— AD7746。该芯片拥有两个电容输入通道,每个通道均可以配置为单端输入或者差分输入方式,从而可直接与单一或差分浮动式传感器连接进行测量。此方案采用一路通道检测雨量的大小,另一路通道检测汽车内部雾气的大小;另该芯片有一个双线式 I²C 兼容串行接口,可将测量到的容值变化量传输给 MCU,MCU 通过接收到的不同数据变化量控制马达驱动雨刮器,从而成功实现智能雨刮系统的功能。

4

原理

如下图所示,当雨滴落在极板之间时,由于空气的介电常数值约为 1,而水滴的介电常数约为 81,从而可以很明显的检测到容值的变化,从而检测雨量的大小。

1

方案特点

1、 高分辨率(24 位无失码、最高 21 位有效分辨率)
 2、高精度(±4 f F工厂校准)
3、 双通道电容输入通道,可与单一或差分浮动式传感器接口
4、内置片内温度传感器,其分辨率为 0.1℃,精度为 ±2℃
5、工作温度范围:–40°C~+125°C
6、可做环境补偿算法避免工作环境的影响

完整的开发套件与评估软件工具
