基于NXP 32位MCU的Zigbee智能照明解决方案

发布时间:2014-04-16 阅读量:1534 来源: 我爱方案网 作者:

【导读】在2010年NXP收购了Jennic公司之后,促成了Jennic公司先进的802.15.4和Zigbee低功耗射频解决方案产品与恩智浦广泛的高性能混合信号产品的结合。基于NXP的Jennic无线产品,Cortex M系列32位MCU及GreenChip照明驱动IC,NXP公司推出了智能的照明解决方案。

IEEE802.15.4 技术概要

基于IEEEE 802.15.4标准的 ZigBee是一种高可靠的无线数传网络,类似于CDMA和GSM网络,ZigBee数传模块类似于移动网络基站。通讯距离从标准的75米到几百米、几公里,并且支持无线扩展。其主要特点是低功耗,低数据量,低成本 使用免费频段2.4G 高抗干扰 高保密性 自动动态组网 。  IEEEE 802.15.4和其他流行无线通信协议的比较如下图,主要特点是低功耗和低通信速率,非常适合在智能家具和智能照明上面进行应用。

1

NXP IEEE802.15.4芯片介绍

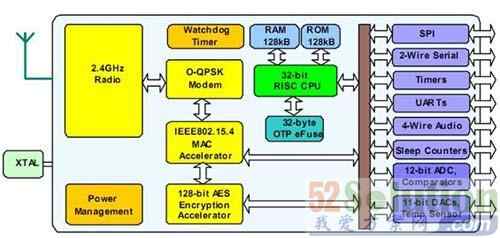

JN5148是Jennic最新推出的第三代超低功耗、低成本的无线微控制器,目标方向为IEEE802.15.4与ZigBee PRO的应用。
JN5148芯片集成了一个32-bitRISC处理器,4-32Mhz主频根据应用软件可以调整,它包含完全兼容2.4GHz IEEE802.15.4标准的收发器、128KB ROM、128KB RAM以及UART、SPI、IIC、DIO、ADC、DAC等丰富数字与模拟量外设接口。高达128KB的RAM,允许客户运行Zigbee PRO协议栈以及客户的应用程序。低至18mA的工作电流,一个纽扣电池完全能够满足应用需求。
此外,JN5148在第二代的JN5139基础上也增加了很多的其它特性。

2


NXP IEEE802.15.4芯片介绍

JN5148是Jennic最新推出的第三代超低功耗、低成本的无线微控制器,目标方向为IEEE802.15.4与ZigBee PRO的应用。
JN5148芯片集成了一个32-bitRISC处理器,4-32Mhz主频根据应用软件可以调整,它包含完全兼容2.4GHz IEEE802.15.4标准的收发器、128KB ROM、128KB RAM以及UART、SPI、IIC、DIO、ADC、DAC等丰富数字与模拟量外设接口。高达128KB的RAM,允许客户运行Zigbee PRO协议栈以及客户的应用程序。低至18mA的工作电流,一个纽扣电池完全能够满足应用需求。
此外,JN5148在第二代的JN5139基础上也增加了很多的其它特性。

收发器特性:

‧2.4GHz IEEE802.15.4兼容

‧500与667kbps数据传输模式

‧深度休眠:0.1uA

‧带定时器休眠:1.1uA

‧RX电流:18mA

‧TX电流:15mA

‧接收器灵敏度:-95dBm

‧发射功率:2.5dBm

‧飞行时间测量机制

‧MAC加速、CRCs、地址校验、自动应答、定时器

‧供电:2.0-3.6V DC


处理器特性:


‧32-bit RISC CPU, 4 至 32MHz主频可调

‧低功耗工作模式

‧支持高编码效率的可变指令宽度机制

‧128kB ROM、128kB RAM

‧JTAG调试接口

‧4路12位ADC、2路12位DAC、2个比较器

‧3个应用定时器
·2个UART串口
·5个SPI口
·IIC接口

‧4线数字音频接口
·21个IO口(复用)

‧看门狗定时器以及上电复位电路

‧工业级温度:-40℃ 至 85℃

‧8*8mm 56管脚QFN封装



第四代的产品JN516X 系列产品及评估板也已经在2013年初的美国国际消费电子展(CES)上进行展示,具体的特点如下:

JN516x评估套件专为使用恩智浦JN5161、JN5164或JN5168无线微控制器而设计。这些微控制器采用增强型32位RISC处理器,具有一流的存储器选择——高达256 KB的嵌入式闪存、4 KB片上EEPROM和32 KB RAM。JN516x系列器件还包括IEEE802.15.4 2.4-GHz收发器和广泛的模拟和数字外设。

JN516x评估套件提供系统开发所需的所有构件,包括一系列无线载板、插入式扩展板、USB连接器、一个遥控器、一个经过专门编程、运行增强型OpenWRT固件的互联网路由器以及完整的软件设计套件。该全面的开发套件可以轻松使用ZigBee、JenNet-IP或RF4CE设计物联网解决方案。

3

智能照明方案原理

3


5

视频演示
