【导读】手电筒这种家用电器想必大家都不陌生了，不过面对是市场上外形雷同，品种单一的产品。作为一个创意十足的“骚年”，你是不是觉得该做点什么呢?是的，来看看这个手电筒“小直”吧，绝对是“只此一件”的哦!小编就来带领大家观摩这个制作的过程。
高亮LED自制手电筒图
1 自制手电筒工具和材料
● 电烙铁
● 手磨
● 美工刀
○ 350欧姆电阻1个
○ IN4007发光二极管1个
○ 硅橡胶和导热固化胶
○ AB胶
○ 1WLED1个
○ 15度聚光透镜1个
○ 18650锂电池(要带充电保护板的)1个
○ AMC7135稳流芯片1个
○ 内径21mm的不锈钢管一支
○ 开关1个
○ 热缩管
○ 导线
2 工作原理
7135IC的厂家提供的电路
高亮LED自制手电筒工作电路草图
3 焊接稳流芯片和LED
高亮LED自制手电筒焊接PCB图
●将7135IC平放在LED的PCB面，用书夹子夹住然后焊接
高亮LED自制手电筒焊接PCB完成图
焊接好的样子
4 接线
7135IC接线图
● 按照电路图的说明，红线接LED正极，黑线接7135IC的GND脚
5 加工聚光透镜
自制手电筒LED 完成图1
● 装好LED
制手电筒LED 完成图2
● 涂上硅橡胶提高防水防尘性能
制手电筒LED 完成图3
● 装好透镜点亮测试，不错，亮了
制手电筒LED 完成图4
● 将透镜装进不锈钢管
制手电筒LED 完成图5
● 从尾部扯出电线，倒进导热固化硅胶以便把LED的热量传到不锈钢管6 安装蓄电池
制手电筒LED 完成图6
● 装上电池，在电池负极接出两根导线
制手电筒LED 完成图7
● 倒点硅橡胶进去把电池和不锈钢管之间的空间填满
制手电筒LED 完成图8
● 把2条负极线接在充电插座的负极
制手电筒LED 完成图9
● 充电插座的正极焊上二极管，然后套上热收缩管绝缘。电池正极线接在二极管的输出端，另一条线接充电插座正极线
制手电筒LED 完成图10

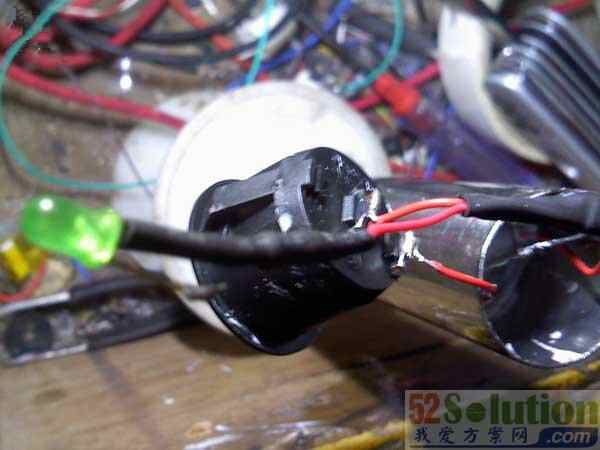

● 在充电插座的正极输出线接上一颗350欧姆的电阻，套上热缩管，把LED用胶水贴在开关的指示灯孔(开关内部是带指示灯的，把开关原来的指示灯拆掉，把这个装上去就可。充电时候透过开关的半透明红色外壳可以看到这颗LED的亮光) 。 这种开关自带指示灯，它的功能是打开开关这个灯就会亮，但是我们作为一只手电筒是不需要的，所以就把另一个回路上的充电指示灯接到原来开关带灯的位置上了。
制手电筒LED 完成图11
● 1Wled的正极线接上开关的随便一头，另一头接的是电池的正极线
制手电筒LED 完成图12
● 电阻的另一脚接上LED指示灯的正极，套好热缩管。现在全部线都接好了，把充电插座伸出之前打好的充电孔用AB胶固定。最后就是在开关上涂上AB胶，按进不锈钢管等待胶水固化。
制手电筒LED 完成图13
7 测试
制手电筒LED测试图
● 充电
制手电筒LED充电图1
● 充电时的开关
制手电筒LED充电图2
● 2米距离照的光斑。比较圆，呵呵~大功告成啦!
