【导读】日前，Imagination发布了新款PowerVR图形处理器IP内核，该产品是市场上尺寸最小的兼容Android系统的GPU解决方案。这款PowerVR系列产品的最新成员芯片面积仅有0.55mm2（采用28纳米制程、时脉250MHz），并具备完整的OpenGL ES 2.0功能、超低功耗以及先进的PVRTC纹理压缩技术。
尽管谷歌的可穿戴操作系统Android Wear从正式推出以来，前前后后还不够1个月，Imagination Technologies公司在这个星期就已经发布了面向智能手表的微型图形处理器。

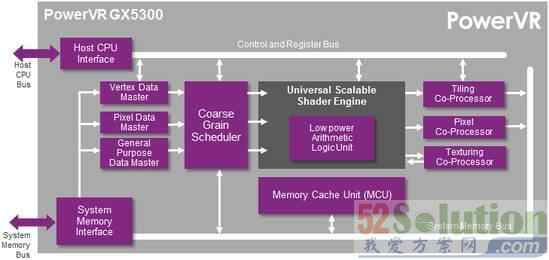

这个单核的PowerVR GX5300 GPU的体积仅仅有0.55平方毫米，你能想象这是一个怎么样的概念吗？小编可是想象不出来它能有多么微小。
很显然，这0.55平方毫米的小家伙是全球最小的GPU，而且它还全面支持OpenGL ES 2.0哦。据Imagination称，该GPU功耗超低。不过。该公司还没有透露该芯片的具体功耗。但有消息人士透露，在28nm制程下，它的核心频率为250MHz。
PowerVR系列产品（来源Imagination Technologies）
Imagination的技术专家亚历山德鲁·沃卡（Alexandru Voica）表示，“该GPU将主要应用于可穿戴产品和物联网设备。我们的客户可以把它和入门级MIPS CPU（单核M5100/M5150或者双核interAptiv）、PowerVR视频与视觉技术和PowerVR连接性结合成芯片集，这样的芯片集对于Android Wear设备或者其它的可穿戴产品来说会很有竞争力。”
Imagination 市场营销执行副总裁 Tony King-Smith 表示：“Imagination 一贯以我们在高端移动与嵌入式图形的领导地位而广为人知。PowerVR 架构固有的可扩展性和功耗效率让我们能为各类消费性设备提供最佳的 GPU 解决方案。我们拥有从入门级到高端移动、消费和嵌入式设备都适用的领先产品，而精巧的新款GX5300 GPU 内核更展现出我们在入门级市场的领先地位。我们已经看到低价智能手机和平板电脑、以及可穿戴和 IoT 设备将带来巨大商机。Imagination 的硅 IP 产品组合将在这些众多的设备中扮演重要角色，其中包括我们的 PowerVR GPU、视频和视觉处理器、MIPS CPU 和 Ensigma Wi-Fi 和蓝牙，并能与我们的 FlowCloud 设备到云(device-to-cloud)软件平台彼此互补。”
该GPU使用可编程的“平铺式着色延迟渲染”技术，只要图形负载的重量不是很大，它大概可够处理480p和720p显示。这大概将成物联网一部分的智能手表和嵌入式系统。
现在，开发者可以从Imagination免费下载PowerVR Graphics SDK（软件开发工具包），制造商也可从该英国公司获得该芯片设计的授权许可，不过费用方面暂时还不清楚。制造商好像还需要支付系统级芯片的收入分成哦。
不管如何，PowerVR GX5300 GPU的诞生已经证明了一个新的、阶段性的进展了，期待它的广泛应用吧。
软件与工具支持
Imagination 可为开发人员提供免费的 PowerVR 图形 SDK，这是专为支持各种 3D 图形应用开发所设计的跨平台工具套件。开发人员能加入 PowerVR Insider 社区、免费下载 SDK、并与超过 45,000 名的社区成员在开发者论坛上交流，网址为：www.powervrinsider.com。
供应情况
PowerVR GX5300 内核即日起可提供授权。
