【导读】这款Project Tango平板的硬件具有类似人类的感知能力,可以用来创建3D模型和地图,未来还有可能正式加入太空探索队伍。根据消息称在研发之初谷歌只打造了四台平板原型,其中两台现在在谷歌进行相关的测试和研究,而今天国外著名拆解网站iFixit获得了另外两台中的其中一台,并带来了详细的拆解。

作为自由飞行机器人(SPHERES)项目的重要组成部分谷歌的Project Tango原型手机已经开始了它的太空之旅,在没有GPS帮助的情况下通过实时的图像扫描来探索和绘制空间站周边的3D地图,进而推进该项目的深入拓展。在谷歌的大力支持下Tango项目得到了迅猛发展,并于今年5月份公布了平板版本。

谷歌Project Tango平板是一款拥有类似人类感知能力的开发工具,初期仅推出了四台原型机。全黑色弧形机身设计,正面7英寸1920*1200分辨率高清屏,搭载2.3GHz主频NVIDIA Tegra K1四核处理器,4GB RAM+128GB ROM组合,除了这些强悍硬件外,其最独特之处在于背部的双镜头及3D景深传感器配置,其中一颗镜头400万像素,类似HTC的UltraPixel传感器,对光更加敏感并具备更快的拍摄速度;而另一颗则是170度广角鱼眼镜头,可以追踪物体的运动轨迹,与景深传感器搭配,甚至还能实现3D扫描与绘图。

下面我们通过对该原型机的拆解,一窥内部硬件究竟!



内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板全黑机身设计,采用7英寸1920*1200分辨率高清触摸屏,搭载NVIDIA Tegra K1四核处理器,4GB RAM+128GB ROM组合,加上摄像头、景深探测器以及动作捕捉镜头,配置性能不俗。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板背面标签一应俱全,而在众多标签中大家可以看到这款产品的型号为NX-74751。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板采用大弧形机身设计,侧面设置了Micro SD和SIM卡槽。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板底部中间还设置一个非标准基座连接器,支持12V高速充电,并具备USB 3.0数据传输能力。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板后盖采用卡扣设计,用撬棒就可轻松打开。


内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板后置摄像头模块被固定在底壳的基板上,通过排线与主板相连。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板固定在底壳上的摄像头模块只需拧开螺丝就可取下。

内部结构复杂难修 谷歌Project Tango平板拆解

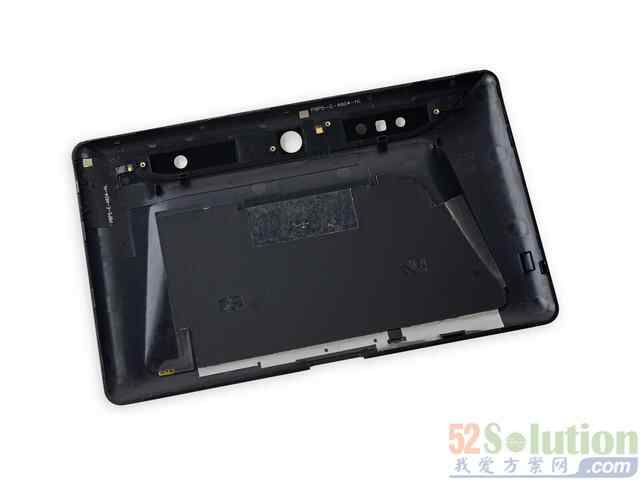

谷歌Project Tango平板底壳上除了摄像头模块外,还覆盖天线和NFC等。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板主板上的金属支架固定了不少排线,拆解需要仔细。

内部结构复杂难修 谷歌Project Tango平板拆解

解决掉覆盖排线的金属板。


内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板摄像头模块与Kinect很像。双镜头加景深传感器配置,其中一颗镜头400万像素,可提供高感光度拍摄及更快的速度;另一颗则是170度的广角鱼眼镜头,主要追踪物体的动态行为。

内部结构复杂难修 谷歌Project Tango平板拆解

摄像头模块上,红色为意法半导体STM32L151QD超低功耗ARM Cortex-M3的微控制器,橙色恩智浦半导体PCA9546A在HVQFN16封装(546A 0108 TXD403),绿色安森美半导体NCP45560受控负载开关,黄色凌特LT3743采用QFN封装(4C 3743 N3580)

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板后置摄像头模块。

内部结构复杂难修 谷歌Project Tango平板拆解

从模块上用镊子稍用力就可取下摄像头,不过其采用热黏胶与模块粘贴,所以更换会较困难。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板170度广角鱼眼镜头,可追踪物体运动轨迹,不过其没有标识型号。


内部结构复杂难修 谷歌Project Tango平板拆解

要想取下电池,必须用镊子断开覆盖在上方的排线,由于是原型机,走线稍显凌乱。

内部结构复杂难修 谷歌Project Tango平板拆解

断开连接器和排线。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板电池。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板采用两块7.6 V锂离子聚合物电池,额定电压大约18瓦。

内部结构复杂难修 谷歌Project Tango平板拆解

NVIDIA的NB106-N基带模块。


内部结构复杂难修 谷歌Project Tango平板拆解

红色NVIDIA ICE9245B-C2低功率多模式RF收发机;橙色美光3PA98 JW806基于NAND的MCP;黄色NVIDIA Icera的ICE9045T-A2的LTE调制解调器;绿色德州仪器TPS659121A PMU电源控制器;蓝色为Skyworks公司77621-11多模多频段功率放大器模块。

内部结构复杂难修 谷歌Project Tango平板拆解

NVIDIA的NB106-N基带模块。

内部结构复杂难修 谷歌Project Tango平板拆解

主板两侧设置了对称立体声扬声器。

内部结构复杂难修 谷歌Project Tango平板拆解

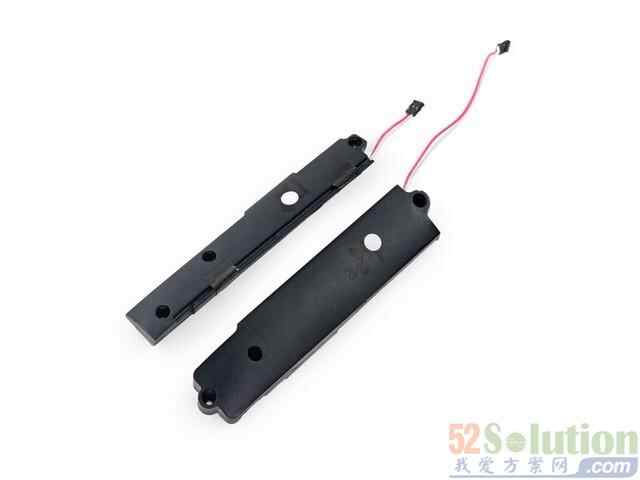

立体声扬声器。

内部结构复杂难修 谷歌Project Tango平板拆解

立体声扬声器。


内部结构复杂难修 谷歌Project Tango平板拆解

之前的各零部件拆解相对简单,不过由于排线和连接器较多,要非常细致才行,接着拆主板。

内部结构复杂难修 谷歌Project Tango平板拆解

主板拆下要小心,其采用两颗螺丝固定在前面板上。

内部结构复杂难修 谷歌Project Tango平板拆解

主板芯片:红色NVIDIA TD580D-A1 2.3 GHz四核Tegra K1处理器;蓝色博通BCM43341XKUBG单芯片双频组合设备支持802.11n标准,蓝牙4.0 + HS和FM接收器;绿色博通BCM4752IUB2G集成多星座GNSS接收机;黄色为尔必达FA232A2MA 2GB的LPDDR3内存,两颗共4GB;橙色为闪迪4133DF4PG02X 128 GB闪存。

内部结构复杂难修 谷歌Project Tango平板拆解

左边黑色德州仪器45A2RFI;右边粉红瑞昱ACL5642的Hi-Fi语音/声音的DSP和CODEC音频单芯片。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板横向设置的天线。


内部结构复杂难修 谷歌Project Tango平板拆解

用镊子取下前置摄像头。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板前置P1V09A-1摄像头,具备120度视角。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板内部连接线很多,拆解要非常小心。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板天线连接线。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板拆下的两个天线模块,其除了支持WiFi外,还可支持LTE。


内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板3.5mm耳机插孔。

内部结构复杂难修 谷歌Project Tango平板拆解

拆下的Micro SD卡插槽和标准SIM卡插槽。

内部结构复杂难修 谷歌Project Tango平板拆解

带USB和HDMI接口的模块通过一根很长的排线与主板连接。

内部结构复杂难修 谷歌Project Tango平板拆解

USB和HDMI接口。

内部结构复杂难修 谷歌Project Tango平板拆解

右上角红色的部分为触摸屏控制器,而其它留下的部分为电源、音量按钮,相机连接器,还有前置的麦克风。


内部结构复杂难修 谷歌Project Tango平板拆解

对于前置扬声器口的覆盖条拆除非常简单,只需轻微加热即可。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板屏幕已花,为了拆下面板和LCD屏,加热后会更加容易。

内部结构复杂难修 谷歌Project Tango平板拆解

加热后,慢慢的就可揭开屏幕面板。

内部结构复杂难修 谷歌Project Tango平板拆解

拆开屏幕,可以看到制造商以及QA留下的记号,7英寸1920*1200分辨率屏,PPI高达323,其延用了Nexus 7 二代标准。

内部结构复杂难修 谷歌Project Tango平板拆解

谷歌Project Tango平板后壳由于采用卡扣设计,最易拆解;电池虽说覆盖了很多线缆,但并没有使用热熔胶,所以拆解不算太难;但其内部并非模块化设计,部分零件焊接在相同零件上,所以让后期维修成本大大提高;另外该机由于是原型机,内部走线较多较凌乱,让人顿失拆解和重新组装的兴趣。
