高品质音效蓝牙音箱 Sound Bar方案

发布时间:2014-08-21 阅读量:4089 来源: 发布人:

【导读】新唐科技的蓝牙音箱Sound Bar方案集成了MaxxAudio 音效增强芯片NPCA110P,极大地改善了声音浑浊、低音不足、近场声狭窄等问题。为消费者随时随地带来听觉盛宴!

在追求时尚科技的时代,美妙悦耳的音效、时尚动感的外形,新唐Sound Bar蓝牙音箱再一次点燃大众的听觉热情。

一、系统方框图


系统方框图

二、功能说明

1、整合NPCA110P(MaxxAudio)、MINI52ZAN(32-bit MCU)NAU8223YG(2*3WD类功放)、CKM8645R(BT Module)。

2、通过四颗按键实现蓝牙音乐暂停、播放,蓝牙电话拨打、接听电话,音源切换是的POP声音问题。

三、NPCA110P特性说明

1、提升低性能喇叭的音质

2、I2C控制

3、24-bit精确度

4、内置MaxxAudio音效增强算法

四、样板实物图

样板实物图

五、按键功能、LED灯指示说明

按键说明

LED灯指示说明

LED灯指示说明

1、开机后蓝灯快闪,蓝牙进入配对模式,配对成功后蓝灯常亮,播放音乐是蓝灯慢闪,暂停后蓝灯延时几秒钟后常亮,当检测到AUX IN 插入3.5C音频线是自动切换到AUX IN模式,蓝灯熄灭。

2、正常状态下,当电池电压低于3.4V时,黄灯闪亮十次后熄灭,一分钟后再闪亮十次,以此循环,黄灯闪亮是蓝灯熄灭。

3、开机状态下外接Micro USB线给电池充电时黄灯常亮,当充电完成后黄灯每隔一分钟会熄灭一下。

六、PCB Board结构图

顶层丝印及走线

PCB结构图

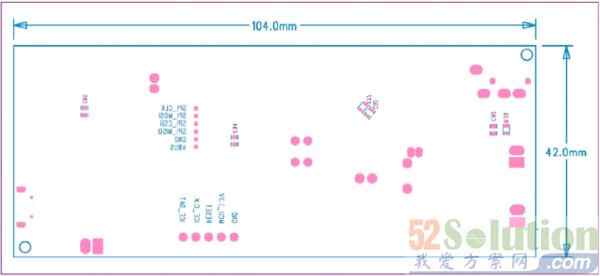

底层丝印及走线

底层丝印及走线

底层丝印及走线

七、接口定义说明

接口定义

接口定义
