拆拆看,199元一丁魔盒智能插座如何智能?

发布时间:2014-09-10 阅读量:2267 来源: 我爱方案网 作者:

【导读】智能家居单品爆发在哪儿?智能插座、智能窗帘、智能路由、门禁系统、视频监控...而目前最火的智能家居单品非智能路由和智能插座不可。今天,我们拆解一款199元的一丁魔盒智能插座,看看所谓的智能插座的做工,到底智能在哪儿?

一丁魔盒采用的黑白配色,外观方正,表面光滑,比较小巧,尺寸为7.00cm*7.00cm*4.00cm。拿在手里也有不错的手感。上面一段黑色的部分,WiFi 连接指示灯,一丁logo和插座电源指示灯。下面白色部分上就是插孔了,支持两孔和三孔插头。指示灯亮起的状态,发出蓝色的光。

一丁魔盒拆解1

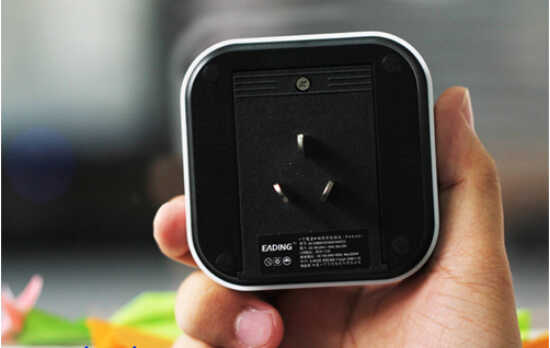

魔盒背面,3插这里是可替换的设计,支持换成2插。从背面的螺丝钉打开即可操作。不过据官方回答目前还没有2插的配件出售。

一丁魔盒拆解2

电源按键和重置按键位于侧面。电源按键短按可以开启或者关闭插座电源,重置按键顾名思义则短按可以重新启动,长按3~5秒可以开启或关闭充电模式。同时按下这两个按键可以将插座恢复到出厂设置。

一丁魔盒拆解3

另一侧面是USB拓展接口,可支持为其他设备进行USB充电和功能拓展,USB接口外还另设计了一个防尘盖。

一丁魔盒拆解4

总的来说,这款设备外观方面简洁大方,周身的弧线设计比较好的避免了使用过程中的磕碰。

一丁魔盒拆解5

eWiseTech这个小巧的智能插座,进一步了解它的内部世界。

拆解线索比较明显,插座背面的螺丝和四角的四个小圆片。

一丁魔盒拆解6

拧开螺丝,拆下三插头面板。

一丁魔盒拆解7

一丁魔盒拆解8


前后盖之间的贴合没有使用到卡扣,螺丝拆下之后,后盖就可以取下来了。拿下后盖,插座的绿色电路板就呈现在眼前。


电路板模块取下也比较容易,使用撬棍轻轻撬开即可。

一丁魔盒拆解11

取下前面板侧面的USB防尘盖。

一丁魔盒拆解12


回过头来我们仔细看看插座的电路板,和手机主板不同,这块板上的元器件显得非常硕大。主要有厦门宏发的JQC-3FF继电器,正是由它负责插座的开关,因此插座的开关状态切换时可以比较明显听到“咔嗒“的声音;三相插座(也可以插两相),爱浦电子专为一丁定制的一款AC/DC 转换器,输入电压220v,输出5.1v,为整个电路板供电,WiFi 模块(拆下屏蔽罩后),实现插座的智能化,连通APP,实现开关的控制。

一丁魔盒拆解13

主板背面。

一丁魔盒拆解14

WiFi 模块是MXCHIP的一款型号为EMW3162的一款产品,融合了WiFi和微处理器,整个模块负责与手机APP的连通与互控。是插座之所以”智能“的关键之所在。

一丁魔盒拆解15

如下是eWiseTech依据拆解和初步分析得到的一丁智能插座的大致电路图。

一丁魔盒拆解16

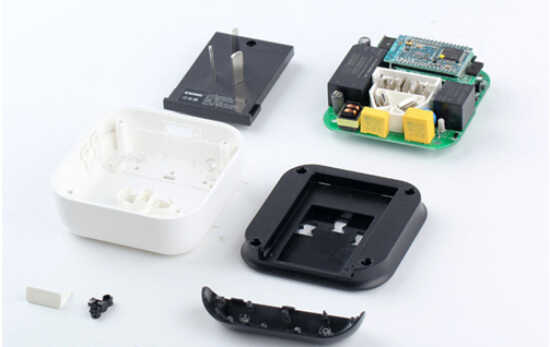

拆解完毕,最后的全家福。

一丁魔盒拆解17

拆解总结:

一丁魔盒智能插座构造非常简单,主要分为前后面板,WiFi模块,功率继电器,电源AC/DC转换器模块,USB连接器。拆解起来也不难,主要难度在卡和前后面板的4颗螺丝上。和目前见到的智能插座差别不是很大。
