完爆Apple Watch!Moto 360智能手表全拆解

发布时间:2014-09-10 阅读量:6094 来源: 发布人:

【导读】本月初,摩托罗拉发布Moto 360智能手表,手表的外观设计让人眼前一亮,被誉为“世上最美”智能手表。配置上采用TI OMAP 3处理器,512MB内存+4GB机身存储,内置320mAh电池,支持无线充电、蓝牙4.0。日前,iFixit已将Moto 360真机拆解,看下文。


Moto 360智能手表技术规格:

德州仪器的OMAP 3处理器
4 GB的内部存储+ 512 MB内存
1.56“背光液晶显示屏,320×290(205 PPI)的决议
蓝牙4.0 LE
计步器+光心脏监测仪+环境光传感器
振动电机+双麦克风






Moto 360标配了一个无线充电底座,把手表放在上边即可充电。



无线充电座




由于支持IP67级防水防尘,所以Moto 360后盖用胶水粘的相当牢固,只能借助于撬片才能打开。


打开之后就能看到心率传感器了(中间那个),至于认证编号什么的我们就不用关心了。

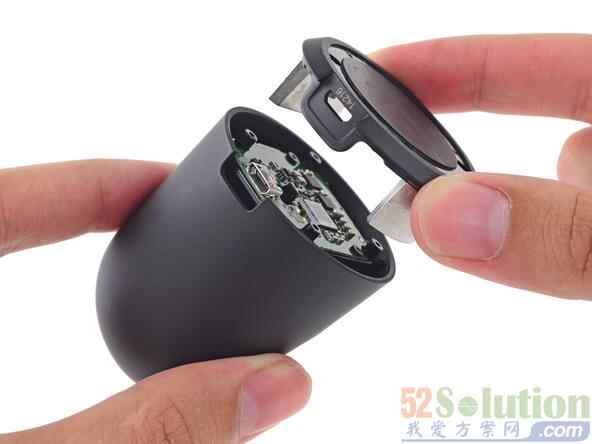

主板和外壳用排线连接在一起,小心取下来。

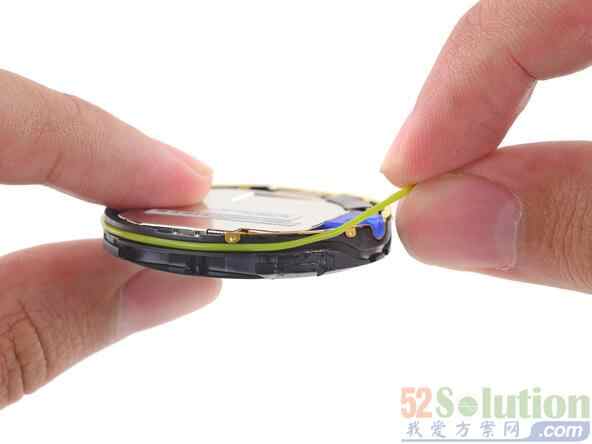

为了做到防水,Moto 360主板用高档橡胶(其实就是个皮筋)围了起来,做到于外壳紧密贴合,实现防水。




慢慢对主板进行分离,掀开之后就能看到隐藏在内部的电池了。





电池电压3.8V,容量300mAh,算下来就是1.1Wh,作为对比,三星的Gear Live是1.14Wh,而LG G Watch则是1.5Wh。

摩托罗拉宣传Moto 360的电池容量为320mAh,但实际上只有300mAh,对此摩托罗拉表示目前的技术似乎只能做到这么大,但他们会尽可能的让其电池容量达到标称的320mAh。






掀开屏蔽罩后,可以发现一个磁感应线圈,它是为无线充电准备的。

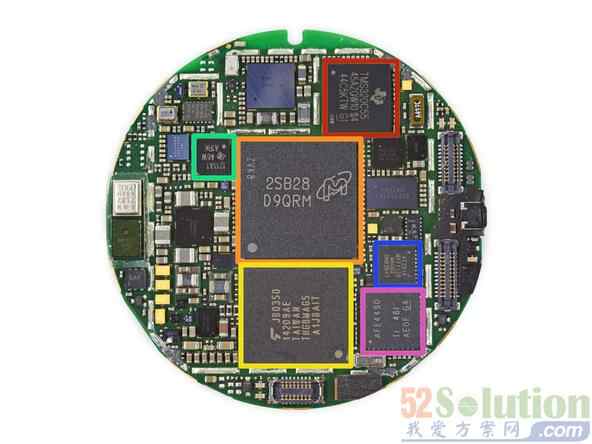

红色:来自德仪的TMS320C5545定点数字信号处理器
橙色:美光的MT46H128M32L2KQ-5 IT内存,容量512MB
黄色:东芝的THGBMAG5A1JBAIT闪存,容量4GB
绿色:德仪的1211A1 USB 2.0控制器
蓝色:来自Atmel的MXT112S电容式触控屏控制器
粉色:德仪的AFE4490集成模拟前端脉搏血氧仪



看到处理器,瞬间震惊了,它的编号是X3630ACBP,也就是OMAP3630,是2010年到2011年时候的产品,曾经被用在Motorola Droid 2上。其实处理器是在内存下方封装的,iFixit暴力拆掉了内存......



红色:欧胜微电子WM7121的前端口模拟硅麦克风
橙色:德仪的TPS659120 PMU
黄色:德仪的BQ51051B无线充电接收器
绿色:不知名产品
蓝色:欧胜微电子WM7132 MEMS
粉色:Solomon的显示驱动
黑色:InvenSense的MPU-6051六轴陀螺仪


背面能看到震动马达


对屏幕加热让胶水软化之后,轻而易举就把屏幕拆了下来。





之所以没用圆形屏幕,iFixit猜测最大的问题还是成本,毕竟现在又不是没有圆形屏幕的手表。

当然,Moto 360并没有浪费屏幕下方那个小黑框,光线传感器就隐藏在里边。









现在拆解的是无线充电器,同样要先撬开才能找到螺丝钉。





红框:德州仪器BQ500212A Qi标准的5 V无线电源发送器管理器


最终iFixit给出了Moto 360的拆解指数为3,属于很难拆解的产品之一,坏了以后修起来比较困难。

iFixit对它的总结如下:

1.表带为标准尺寸,容易更换;
2.虽然通过专业设备能拆掉Moto 360,但拆开之后意味着防水能力也没了;
3.电池在正中间的位置,想更换的话得先把设备大卸八块;
4.显示屏更换比电池还麻烦。
