防黑车STC89C51出租计费器设计方案

功能要求

1  计费功能：

本设计费用的计算是按行车里程数来收费，计费器起步价设为5.00 元

(1) 当行驶里程<3km 时，费用按起步价计算。

(2) 当行驶里程>3km 时，白天单程每公里按1.5 元计算费用，白天双程每公里按1 元计算费用，黑夜单程每公里按2 元计算费用，黑夜双程每公里按1.5 元计算费用。

2  LCD显示功能：

(1) 行驶里程用五位数字显示，即显示方式为“YYY.Y”, 单位为km。显示里程范围为0-999.9km，精确到0.1km。

(2) 总费用显示也是用五位数字显示，显示方式为“YYYYY”, 单位为元。计价范围从0-99999 元，精确到1 元。

3  语音播报功能：

乘客上车时，需语音播报“欢迎乘坐XXXX 出租车公司，请说明目的地”等提示，目的地乘客下车时，需语音播报乘车总费用及欢迎下次乘坐等提示。

方案确定

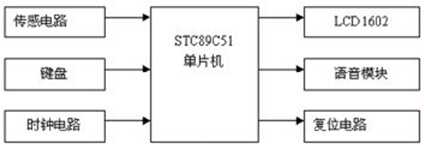

本次设计采用MPU 技术，以STC89C51 单片机为核心芯片，利用1602液晶显示器显示对应里程及价格，A44E作为传感电路的核心，ISD1820 作为语音提示电路的核心芯片，采用12M晶振，利用独立按键来实现单双行程的选择，方案的系统流程图如图1。

硬件设计

在本次设计中，时钟电路和复位电路采用最常用的电路来设计，构成单片机的最小系统；键盘电路采用独立按键的设计方法来实现；显示电路LCD1602 的驱动电路也是设计者们经常用到的；

本次设计的特色在于传感电路和语音播报电路的设计如下。

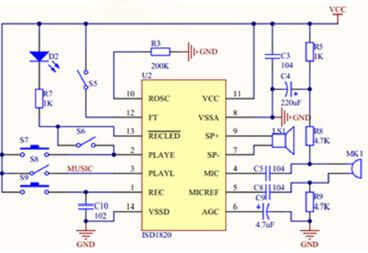

传感电路：传感器采用霍尔传感器A44E，它是一种磁传感器，当电机带叶轮转动时，我们在叶轮上固定一块小磁铁，将A44E 靠近小磁铁时，叶轮上小磁铁每经过一次霍尔传感器，就会产生一个脉冲信号，并通过单片机端口位将脉冲信号传递给单片机。单片机MPU 在将数据处理后，就通过液晶显示器显示出来。测速电路图及霍尔传感器A44E的驱动电路如图2。 语音电路：美国ISD 公司于2001 年最新推出一种单片8 ～ 20 秒单段语音录放电路ISD1810，ISD1820 语音芯片的基本结构与ISD1110、1420 完全相同，采用CMOS技术，内含振荡器，ISD1820 语音芯片话筒前置放大，自动增益控制。它的主要特性体现在一下方面：这些特性使得设计者大大降低了电路设计的难度，尤其在进行语音的录放时，无需设计程序，大大简化了设计难度，且操作简单。ISD1820 芯片的常用电路如下图3所示： 软件设计

单片机I/O 口使用：在本次设计中独立按键的连接就用到了P1 口的P1.4 到P1.7，LCD1602 的控制用了P1 口中的P1.0 到P1.2 位，数据位用到了P0 口，传感电路用到了P3.4、引脚，语音电路用到P2.7 引脚。

独立按键判断：对于独立键盘的判键，首先确定是否有键按下，如果有则需要延时一会儿，再判断是否有键按下（起到防抖的作用），如果确实有键按下，则释放按键，最后执行键功能程序。

显示程序设计：1602 液晶显示器是字符型的，显示容量为16*2 个字符，工作电压为4.5-5.5V，在编写应用程序的时候，应该按照先读状态接着写指令，然后读数据最后最后写数据的基本操作时序，在进行每一次命令或数据的写入时都需要判断液晶是否忙。

结语

本次设计的出租车计费器在通过Protues 仿真软件的仿真时，能够实现其对应的各种功能，既能模拟仿真出出租车的启动与停止，也能显示出对应的里程数与乘车费用，同时本次设计还能利用ISD1820 来录入和播放各种相关的语音提示。因此本设计具有性能优良、操作简单、实用性强、成本低等特点，加上配套的设计程序，使的本次设计具有较高的智能化水平。
