毁灭性拆解,iFixit暴拆iPhone 6 Plus

发布时间:2014-09-19 阅读量:2733 来源: 发布人:

【导读】今日,苹果公司正式售卖iPhone6&iiPhone6 Plus,一些业内人士对此次苹果新品的拆解也充满了好奇。在业界久负盛名的维修网站iFixit今日终于对iPhone 6 Plus下手了,本次毁灭性的拆解,真真儿的画面太美,不敢看!

相关阅读:
拆机曝光iPhone 6生产成本仅200美元 远低于销售价
4.7寸iPhone 6终极拆解分析 内存依旧是1GB
吉尼斯全球最薄手机如何炼成?ELIFE S5.1深度拆解

在正式开拆之前,我们有必要看看iPhone 6 Plus的配置参数,以下数据来自中关村在线。

iPhone 6 Plus点评

这里对iPhone 6 Plus就不作进一步累述,拆解正式开始。

iPhone 6 Plus

▲相比较传统的十字螺丝苹果显然非常偏爱于使用防撬Pentalobe螺丝

相比较传统的十字螺丝苹果显然非常偏爱于使用防撬Pentalobe螺丝

▲使用工具打开iPhone 6 Plus,内部配置终于呈现在我们眼前
使用工具打开iPhone 6 Plus,内部配置终于呈现在我们眼前
使用工具打开iPhone 6 Plus,内部配置终于呈现在我们眼前2

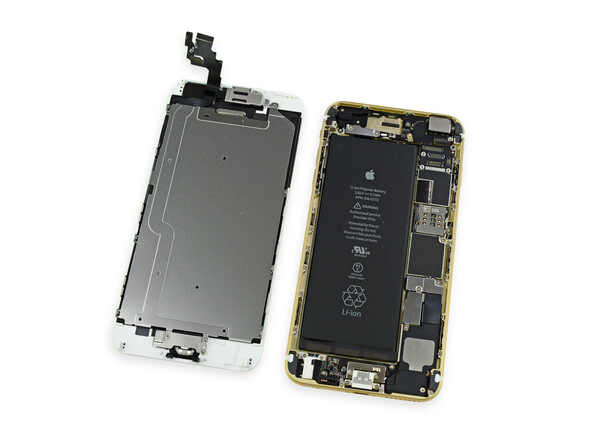

▲在将屏幕拆卸下来之后我们终于看到了iPhone 6 Plus的内部全貌

在将屏幕拆卸下来之后我们终于看到了iPhone 6 Plus的内部全貌

在将屏幕拆卸下来之后我们终于看到了iPhone 6 Plus的内部全貌

▲接下来的步骤就是小心的移除电池组件,电池连接器被金属组件覆盖,所以需要使用镊子先剥除

移除电池组件
移除电池组件
移除电池组件

▲电池重量为43g,根据标记的参数显示3.82 V和11.1 Wh,容量为2915mAh,几乎是iPhone 5S(1560mAh)的两倍。根据苹果官方描述iPhone 6 Plus能够支持24小时连续3G通话,待机时间超过384小时。

电池1
电池
▲看起来这是全新的振动器,通过拆解可以看到里面的铜圈。

振动器1
振动器1
振动器1

▲相机部分能够很容易用镊子取出,iSight相机模块标记为“DNL432 70566F MKLAB”,800万后置摄像头(1.5µ pixels)具备两项新功能:光学防抖和"Focus Pixel"相位检测自动对焦。

相机部分1
相机部分1
相机部分1

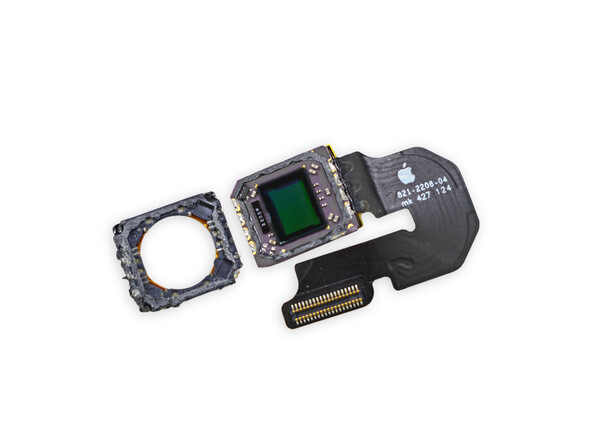

▲进一步拆解摄像头

进一步拆解摄像头1

进一步拆解摄像头1
▲更进一步拆解摄像头


更进一步拆解摄像头1
更进一步拆解摄像头1

▲接下来小心的转开螺丝,然后取出逻辑主板


取出逻辑主板1
取出逻辑主板
取出逻辑主板

▲L形状的主板上绿色部分Avago A8020 KA1428 JR159,蓝色元件为Avago A8010 KA1422 JNO27,黄色元件为Skyworks 77802-23,紫色元件为TriQuint TQF6410 1425 KORE ATO315,桔色为高通Qualcomm MDM9625M LTE Modem,红色为苹果A8处理器。
L形状的主板



▲A8处理器细节

A8处理器细节

▲主板背面细节


主板背面细节

▲拆除扬声器


拆除扬声器
拆除扬声器2
由于小编英文水平有限,已翻译到吐血,后面几张就省略了。大家活儿可以去iFixit官网上看看哦。
