【创意DIY】一个zakka风格的MP3播放器

演示视频：

下图是完成图和七张相片：

它的工作原理是：每个相片都有几个自己的ID，这个ID记录了相片插进去要放哪首歌，每有相片插进木盒，系统上电，首先检查卡片ID，然后在SD卡中找到对应的MP3进行播放，具体的后面会讲。

DIY过程分成四步，分别是模型制作，电路制作，相片制作，整体组装：

一.模型制作：

1.按照笔盒的尺寸切一块轻木板，做草坪，适当的位置开一条槽（插相片用），按草坪的长度剧两根木条，后面会贴在草坪背面槽的位置，是为了固定插进去的相片

2.其中一条木条开4个槽，后面会装干簧管

3.差不多的样子贴上草坪、花、铁丝数和路灯，路灯里LED的引线从草坪背面走

二.电路部分

1.原理图：

(1).木条上的4个干簧管，第一个是控制播放器的电源，后面的3个负责解码相片，这个后面制作相片的时候说，具体工作流程是：第一个干簧管检查到有相片插入，打开驱动继电器打开电源，后面三个干簧管检查相片ID（也就是SD卡中对应的MP3的文件名），然后单片机从SD卡中查找MP3文件，最后将该MP3文件的数据发给VS1003解码，由功放放大音频，循环播放，直到相片拔出，第一个干簧管切断电源。

(2).整个播放器的电路主要是单片机+sd卡+VS1003(MP3解码芯片)+功放，图中红圈的地方时一组音频隔离变压器，因为实验发现VS1003输出的音频的公共地和地之间有大约0.5V的电压差，直接接功放会烧板子，如果左右声道和地直接由很明显的噪音，用示波器看发现原来是本身VS1003输出的音频的公共地就有间歇的噪音信号，然后左右声道的音频输出又是以这个噪音信号为基础的加上的，所以直接用耳机接VS1003输出的左右声道和公共地没有杂音，但把左右声道耦合后和地做音源就会有杂音，于是我加了一组音频隔离变压器，效果大好

(3).另外STC12C5A60S2只有一个SPI所以我用模拟SPI驱动SD卡，自带的SPI驱动VS1003，这里要注意的是VS1003的SPI通信时高位先传送，所以单片机里SPI控制寄存器中的DPRD位（控制SPI传送数据时高低位传送循序）要置0

1.现在要用到前面做的木条，装上干簧管，接上引脚

2.再装到草坪背面，和路灯一道连上引脚

3.焊上板子，至此，就能用耳机播放了

4.下一部是功放，洞洞板中间的那个模块就是一个3W*2的功放模块，但因为加了两个音频隔离变压器（左右两边）瞬间变大了

5.最后所有电路组装在一起

三.相片制作

1.按照前面木板上干簧管的位置在牛皮纸相框的背面贴上磁铁，在贴上一张纸相框，挡住磁铁，按前面说的，第一块磁铁控制电源，后面三个代表编码，那图片上这张的编码就是二进制111，ID也就是十进制的8

2.，以此类推，我做了7张

四.组装

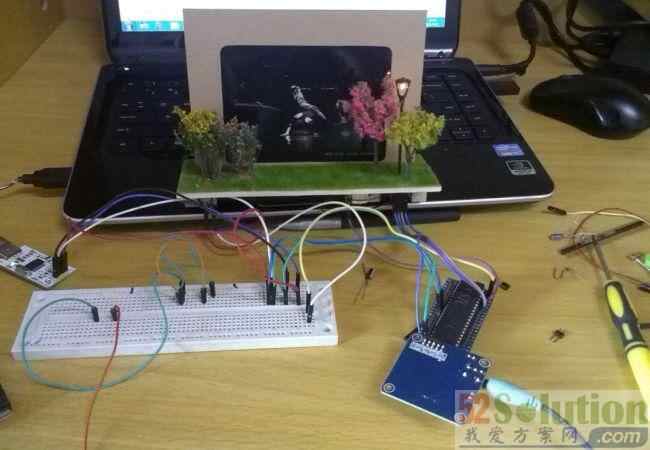

1.先电路+相片测试一下，嗯~能用

2.再温柔地装进盒子

3.最后完成~
