英飞凌基于蓝牙电控座椅控制器硬件设计方案

发布时间:2014-12-15 阅读量:1454 来源: 我爱方案网 作者:

【导读】相比传统的手动调试座椅,蓝牙座椅的调节仅需要在手机上就可以操作,无需大幅度弯腰调节或者为找不到按钮而发愁。后排乘客也可以通过手机帮助驾驶员调节,非常方便快捷。

方案项目介绍:


自主研发项目,该电控座椅控制器适用于乘用车和商用车电机座椅控制。MCU采用英飞凌公司的XC866单片机,电机驱动采用BTN7960B,电源采用TLE7469GV53。

实现方式为通过Android手机(上位机)发送指令,当蓝牙模块与Android手机配对之后开始接收指令,将接收到的指令传送到单片机中,单片机将接收过来的指令进行检测判断,如果接收到的指令与下位机中所规定指令相符,进而进入主程序,控制相应单片机IO口的值,从而控制驱动芯片(BTN7960B)OUT的值,来控制电机的正反转,电机带动执行机构运动,从而实现对电动座椅精确的控制。

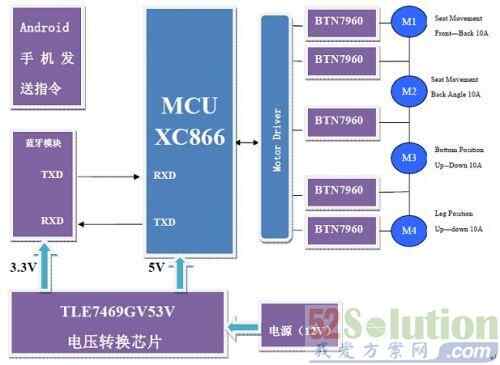

方案框图

性能指标:

1.驱动芯片(BTN7960B)工作电压:5.5V~27.5V
2.驱动芯片(BTN7960B)的工作电流:正常工作电流10A,最大电流可达到43A。
3.单片机(XC866)工作电压:5V
4.单片机工作温度范围:﹣40~125℃
5.蓝牙模块工作电压:3.3V
6.电压转换芯片(TLE7469GV53V)工作电压:-0.3V~45V

产品图片:


产品图片

该系统方案的特点:

    ⑴ 操作方便、安全性高:相比传统的手动调试座椅,蓝牙座椅的调节仅需要在手机上就可以操作,无需大幅度弯腰调节或者为找不到按钮而发愁。后排乘客也可以通过手机帮助驾驶员调节,非常方便快捷。

    ⑵ 增加舒适性:传统的座椅只能调试座椅前后左右的方向,而蓝牙座椅由于通过无线控制,其可以方便的控制多个电机工作,所以在座椅的包容性、舒适性上有很大的优势。

    ⑶ 降低出错率:由于是android的程序并且配备图片,所以驾驶员可以直观的通过图片信息调节汽车座椅各个部位,所看即所选,更加人性化。

来源:英飞凌生态圈
