【TI设计分享】DC 48V输入12串1并LED舞台灯方案

发布时间:2014-12-16 阅读量:1216 来源: 我爱方案网 作者:

【导读】此驱动电路采用TI公司的LM3404HV恒流LED驱动控制器,此方案应用于LED舞台灯。具有低成本,高质量,高可靠性的优点;直流输入且输入较宽的电压范围。此方案的输入电压:48V,工作环境的温度:60° 高效低成本。相比传统的方案,不仅能大大增加亮度,而且耗电量很低。

【方案介绍】

此驱动电路采用TI公司的LM3404HV恒流LED驱动控制器,此方案应用于LED舞台灯。具有低成本,高质量,高可靠性的优点;直流输入且输入较宽的电压范围。此方案的输入电压:48V,工作环境的温度:60° 高效低成本. 相比传统的方案,不仅能大大增加亮度,而且耗电量很低。

【方案设计】

开始设计--选择LED直流,输入48V

选择LED直流,输入48V

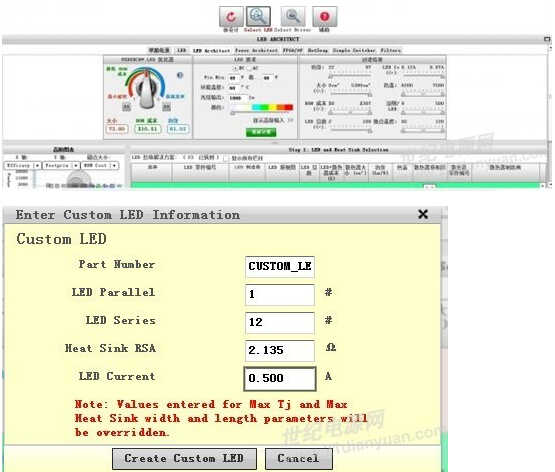

(2)出现的页面中的方案选取合适的灯珠,点击cumstomize LED 来选择LED的串并数,及输出的电流,此处为12串1并,500MA

选取合适的灯珠

(3)点击确认灯珠后,出现的页面会有系统优化后的方案:

可以结合BOM成本、结构及是否需要调光选择全适的方案,LM3404HV支持PWM调光,另外考虑到效率成本与舞台灯光需要DMI512调光控制等方面,决定使用LM3404HV进行设计。

系统优化后的方案

然后生成方案,会出现如下图所示, 里面包括了;线路图,清单,优化设计等图形与数据

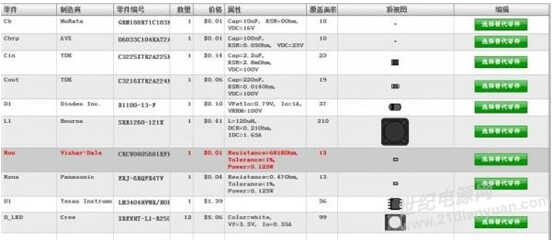

电路原理图中详细标出了器件的各个参数,BOM 中会显示可以替换的物料,可以结合成本方面选取替换物料


还可以看到各个地方的曲线图的变化是什么情况:


(4)下载保存并上传作品

webench_project_3588724_37_551198831

来源:TI在线技术支持社区
