不输iPad Air 2！华硕TF701T“二合一”平板电脑拆解

硬件配置采用高性能NVIDIA Tegra4 四核处理器, 主频为1.9 GHz，内存提升至2GB，32GB eMMC 高速存储芯片，无线网络支持802.11 a/b/g/n，同时配有蓝牙3.0和Miracast无线显示技术。

华硕TF701T“二合一”机身正面照

华硕TF701T

键盘

华硕TF701T转轴支持最大张开角度为130°，搬动的时候转轴阻尼力道控制均匀，尽管形似笔记本，但二合一模式中华硕TF701T仍然倾向于平板方式。

华硕TF701T重量为580克，厚度为9.21毫米

经过实际测量，华硕TF701T重量为580克，厚度为9.21毫米，考虑到该机的上市时间是2013年底，所以机器的厚度与重量我们就不在深究了，但笔者对该机的金属材质比较认可，除了冰凉的质感外，更关心的是耐磨性和抗摔能力，这一点是较为廉价的工程塑料无法给予的。

·卡扣式贝壳设计

华硕TF701T的屏幕与机身结合没有借助任何螺丝，与主框架以卡扣形式连接，因此需用撬棒撬开分离。在分离机身和屏幕的过程中需要用撬棒从中间翘起，像边角处滑行，在此过程中不可过于深入，以免划伤内部排线与其他部件。

用塑料撬棒撬开缝隙

·分离屏幕与机身

用撬棒将屏幕与机身的卡扣分离出一大部分之后，我们就可以将之分离。该机为卡扣设计固定，掀起时不要用力过猛导致卡扣损坏，影响机身牢固度。

分离屏幕与机身

机身与屏幕通过排线相连

·内部全貌

机身与屏幕采用两条排线相连，排线采用卡扣设计，需要将卡扣向上扳起，排线即可抽出来。这种设计既方便插拔，又能够紧紧地固定住排线。

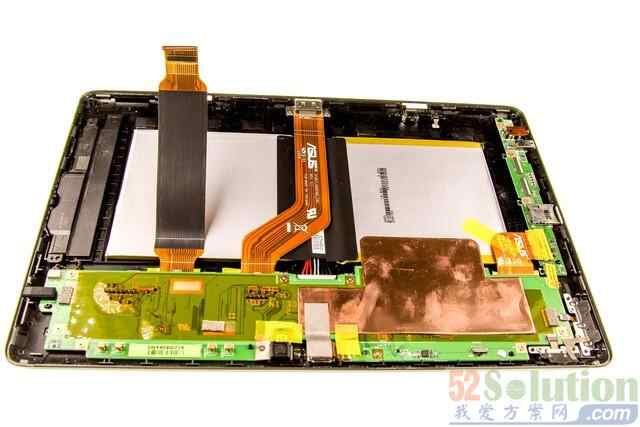

华硕TF701T内部全貌

拆掉屏幕之后露出整个内部布局，我们可以明显看到，主板被金属铜片覆盖，可以有效的为主板散热。除此之外，我们可以看到机身两侧分别为小PCB版与扬声器，中间为电池。

·拆解外置扬声器

我们按照从外像里拆的顺序开始拆解，首先拆解扬声器。

华硕TF701T扬声器位于机身左侧，通过卡槽式排线与主板相连，需要用塑料棒将排线拆除。此外，扬声器采用胶质固定，需要我们用塑料撬棒从扬声器中间慢慢翘起，在此过程中需要特别注意，避免将音腔损坏。

拆解扬声器与主板相连的连接线

拆解扬声器

双音腔设计

·拆解排线

华硕TF701T下方与键盘相连卡槽被两颗螺丝固定，需要我们用螺丝刀卸下。除此之外，大多数排线都是采用卡扣设计，卡槽被胶带覆盖，需要将胶带撕下之后将卡槽扳起，将排线卸下。

拆解与键盘相连排线

拆解排线

在拆解中我们发现，华硕TF701T排线较多，分为屏幕排线、喇叭、连接两PCB板排线、摄像头等等，但是我们发现了，走线并没有散乱的感觉。拆解排线的时候需要特别注意，有些排线是通过卡槽固定，需要用撬棒将卡槽翘起，有的则是插拔设计，我们拆解的时候需要辨别清楚，避免发生排线或接口的损坏。

·拆解摄像头

接下来我们拆解华硕TF701T摄像头，该机分为前置与后置双摄像头，位置较为靠中，较为主流。采用卡槽与胶带固定，我们需要将胶带撕下之后，在进行拆卸，可以看到固定摄像头的胶条并不是普通的胶带，而是有一定的绝缘屏蔽作用。摄像头可以说较为裸露，我们拆解时应注意，避免伤到摄像头，影响其功能。

摄像头拆解

华硕TF701T前置120万与后置500万摄像头

华硕TF701T在摄像头方面，该机并没有很大的靓点。前置摄像头为120万像素可录制720p视频，后置为500万像素可录制1080p视频。后置摄像头没有配置补光灯，因此在光线不是很充足的条件下进行拍摄，就会出现比较明显的噪点。

·拆解分离电池

华硕TF701T机身内部存在两块电池，并不是一块电池，在拆解过程中需要特别注意，切勿当做一块电池来拆从而造成电池的损坏。

将连接两块电池的胶带撕下

拆解电池

华硕TF701T采用聚合物锂电池，电压为3.8V，容量为31Wh（8157毫安），采用100V-240V自适应交流电源供应器，续航时间能够达到13个小时左右。

该机电池方面采用胶质与固定板相连，我们需要用塑料薄片沿电池中间位置一点点深入（不可采用金属材质薄片，避免发生电池的损坏），将之与固定板分离。另外，在此过程中千万不要用热风枪等降低胶质的粘合度，以免发生危险。

华硕TF701T共有两块主板，一块主要为桥接作用的小主板，另一块就是搭载了各个核心芯片的大主板。下面，我们分别拆解，分别介绍。

·拆解主板

华硕TF701T大主板被十颗螺丝固定，将螺丝卸下之后就可将主板与固定板分离。十颗螺丝固定主板，笔者这里觉得是很不易了，要知道很多国产平板厂商就算主板需要四颗螺丝固定，还要省去一颗螺丝来节约成本，足以看出华硕对主板的重视。

拆解固定主板的螺丝

拆解过程中注意一定将小的排线拆卸干净 避免造成排线损坏

将所有螺丝卸下之后就可以将主板与固定板分离了，笔者在拆解时犯了一个不小的错误，没有及时将电池与主板分离，而是将电池连接主板一起与固定板分离，希望大家不要犯我这种错误。不然主板连接电路，很容易漏电。

将主板与固定板分离

将电池与主办分离

·拆解金属屏蔽罩

拆解金属屏蔽罩

金属屏蔽罩里面贴有石墨贴纸散热

华硕TF701T主板被金属屏蔽罩覆盖，采用卡槽设计，方便拆卸。除此之外，该屏蔽罩被石墨贴纸覆盖，不仅有效的保护了处理器等核心部件，还有效的散热。而该机内部走线、主板的位置等则给人一种工业的感觉。值得注意，该主板由华硕原厂生产哦。

由于该机屏幕属于全贴合屏幕，这里并有拆解，故华硕TF707T就全部拆解完毕了，希望可以对该机的拆机步骤有一个大致的了解，并提供一定的维修帮助。

通过此篇拆解文章我们可以看到该机的难点为最初的拆解后盖部分，稍有不慎就可能造成屏幕的损坏，其余部分只要足够细心则不会出现很大的问题。此机的拆解难度我们认为是4分，10分为最难拆。
