【导读】随着半导体技术的不断提升及LED照明市场应用不断扩大，市场对LED的电源效率要求也越来越高。那么，如何提高LED的电源效率？有哪些有效的LED照明解决方案呢?本文为大家整理英飞凌LED照明应用的五大解决方案。如需了解更多，您可以访问英飞凌电源管理与射频在线技术社区。
特别推荐：
钥匙扣大小，英飞凌10W迷你充电器方案
方案一：带功率因数校正的12W可调光LED非隔离驱动方案
方案介绍：
ICL8002是一款专为高效离线LED驱动应用设计的准谐振PWM控制器。它可用于不同电源拓扑结构，例如反激式变换器盒降压转换器。本项目利用控制器的准谐振工作模式、一次测控制、集成式PFC、切相调光控制以及各种保护功能，实现了带功率因数校正的可调光LED隔离驱动方案。
方案特色：
• 调光曲线平滑，调光器兼容性高
• 采用准谐振反激式工作方式，效率高 (>86%)
• 极高功率因数(>0.95)，低THD(<20%)
• 紧凑型单级设计(40mmx20mmx25mm)
• 精确的逐周期峰值电流控制，流明输出容差小
• 集成高压启动单元, 内置数字软启动
• 完善的保护功能
• 系统BOM成本较低的可调光球泡灯方案
应用领域：LED球泡灯
方案原理图
样机正反面图片

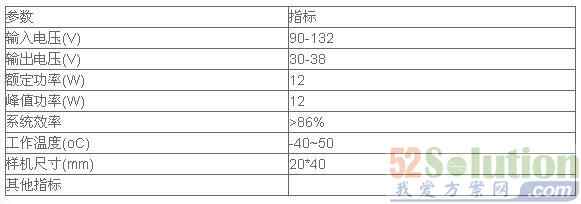

性能指标：
该方案使用的INFINEON的物料清单：
1、 LED驱动IC
ICL8002G（SO8封装）
2、功率MOSFET
IPD60R2K0C6（DPAK封装）
BSS225 SOT223
3、 PNP晶体管
BC857B（SOT23封装）
方案二：带功率因数校正的13W可调光LED隔离驱动方案
方案介绍：
ICL8002是一款专为高效离线LED驱动应用设计的准谐振PWM控制器。它可用于不同电源拓扑结构，例如反激式变换器盒降压转换器。本项目利用控制器的准谐振工作模式、一次测控制、集成式PFC、切相调光控制以及各种保护功能，实现了带功率因数校正的可调光LED隔离驱动方案。该方案主要包括如下特点。
方案特色：
• 调光曲线平滑，调光器兼容性高
• 采用准谐振反激式工作方式，效率高 (>85%)
• 极高功率因数，且 THD 低 (<20%)
• 紧凑型单级设计
• 高精度一次侧控制
• 流明输出容差小
• 集成高压启动单元
• 内置数字软启动
• 保护功能完善
• 对可调光球泡灯而言，系统 BOM 成本较低
方案原理图：
方案实物图：
应用领域：LED球泡灯
性能指标：
该项目使用的INFINEON的物料清单：
1、 LED驱动IC
ICL8002G（SO8封装）
2、功率MOSFET
SPD02N80C3（DPAK封装）
3、PNP晶体管
BC857B（SOT23封装）
方案三：基于ICL8002G的深度调光LED驱动方案
本方案为基于ICL8002G的深度调光方案，主要有如下特点。
• 调光曲线平滑，调光器兼容性高
• 采用准谐振反激式工作方式，效率高 (>85%)
• 极高功率因数（>0.95)，低THD(<20%)
• 高精度一次侧控制，流明输出容差小
• 集成高压启动单元及数字软启动
• 保护功能完善
• 增大调光深度并减少微闪
样机实物图：
方案性能指标：
该项目使用的INFINEON的物料清单：
ICL8002G
IPD80R2K8CE
方案四：基于TDA4863-2G的48W LED恒流驱动方案
方案介绍：
TDA4863-2是英飞凌半导体公司(Infineon)推出的一款功率因数校正(PFC)控制器[1]。它工作于准谐振模式，功率因素可以达到接近1,启动电流小，内部集成图腾柱可以驱动大电流MOSFET。TDA4863-2嵌入了电流总谐波失真(THD)优化电路，在全电压输入条件下也可以有效控制AC输入电流的交越失真和误差放大器的输出纹波失真，从而提高功率因数，降低输入电流总谐波失真。该芯片主要应用于前级PFC校正电路，本方案中将其应用于单级PFC反激架构。
方案特色：
• 基于TDA4863-2G的低成本设计
• 全电压输入90-300Vac
• 线性调整率< +5%
• 负载调整率< +5%
• 功率因素 > 0.97
• 效率 > 0.88
• 完善的保护功能
方案原理图：
方案实物图：
性能指标：
该项目使用的INFINEON的物料清单：
1、 LED驱动IC
TDA4863-2G（SO8封装）
2、功率MOSFET
SPA06N80C3（TO-220F封装）
方案五：基于TDA4863的非隔离LED T8电源方案
方案介绍：
该20W/40mA非隔离高效 T8 LED驱动方案采用了长条型的紧凑设计。适合集成在T8灯管里面。其〉94%的系统效率和大于0.96的高功率因数能够有效地节约用户的用电量从而节省成本。 IC采用的是英飞凌半导体公司(Infineon)推出的一款功率因数校正(PFC)控制器TDA4863-2。它工作于准谐振模式，功率因素可以达到接近1,启动电流小，内部集成图腾柱可以驱动大电流MOSFET。TDA4863-2嵌入了电流总谐波失真(THD)优化电路，在全电压输入条件下也可以有效控制AC输入电流的交越失真和误差放大器的输出纹波失真，从而提高功率因数，降低输入电流总谐波失真。该芯片主要应用于前级PFC校正电路。
方案特点：
• 线性调整率 < +5%
• 负载调整率 < +5%
• 功率因素 > 0.96
• 效率 > 0.94
• 完善的保护功能
• 结构紧凑
应用领域：LED照明
方案框图：
实物图片：
性能指标：
该项目使用的英飞凌物料清单：
PWM IC：TDA4863-2G
MOSFET：IPD60R1K4C6
更多英飞凌方案，请访问
英飞凌电源管理与射频在线技术社区。
