如何做到小体积大容量?羽博10200mAh移动电源拆解揭秘

发布时间:2015-01-14 阅读量:6492 来源: 我爱方案网 作者:

【导读】上次我们拆解了能拍照的移动电源——羽博S2蓝牙自拍移动电源,这次拆拆羽博移动电源YB-6013Pro,这款移动电源最大特点就是在同体积的移动电源中容量最高,容量有10200mAh售价149元。那它是如何做到小体积大容量的,还是说10200mAh只是虚标,下面拆解揭秘。

相关拆解:移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

由于购买后唯品会就下架了,所以这款电源目前没有哪里可以买得到。先来看看官方给出的参数。说得好像很是高大上!

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

那么实际怎么样呢。我们来看看羽博万年不变的包装结构。参数,二维码,容量,防伪。

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

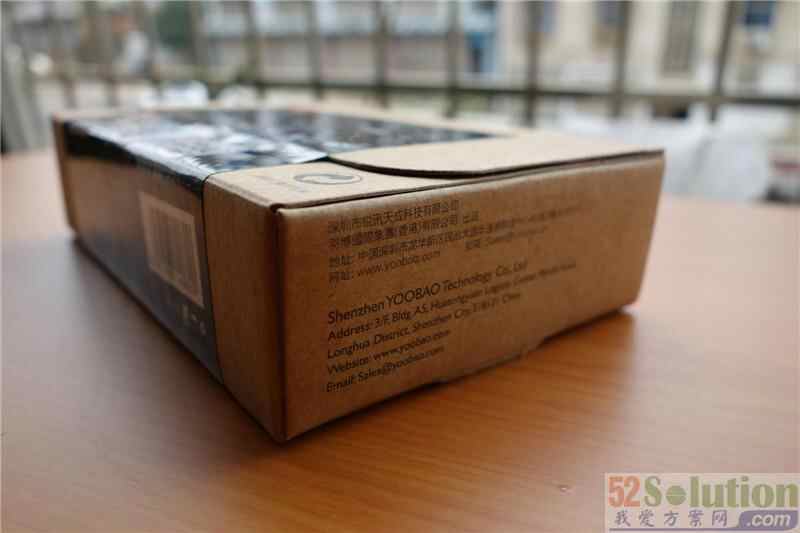

厂家信息

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

包装简洁环保(省钱)

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

全家福,电源,转换充电头,充电线,说明书

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解


转换充电头,最常用的Micro USB,小口DC,Apple 30PIN,MINI USB

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

这质量,改变不了生活,改变了我对羽博的看法。

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

激光打印LOGO

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

产品序列号

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

电源指示LED灯。可以看到孔边有激光打印残留痕迹

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解


底部的标签

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

看左边那外壳,这样能割到手么?

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

再看这边。

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

首先的外观没做好,内部再好也就是一坨!

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

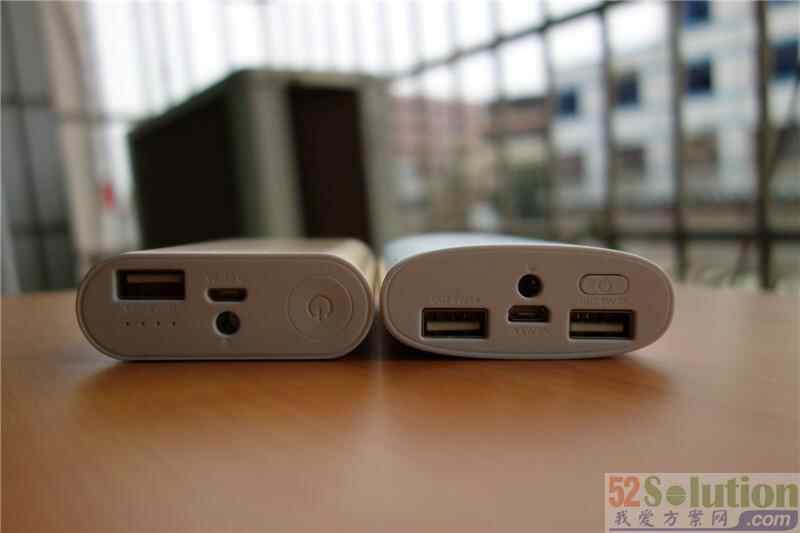

双USB输出,带LED照明灯(还是比较实用的)

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解


和自家的7800对比下体积,稍微长了些

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

由于圆角弧底大了些,相对壳子厚了些。

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

稍微宽了一点。

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

拆解,看看内部怎么样。有没有宣传的10200mah

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

底部两颗三角螺丝,貌似羽博就喜欢用三角的

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解


取下底壳,可以看到塑料和铝壳不是很契合

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

从底部推一下,整个电源就出来了

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

看到了大红色电芯,就知道肯定是三洋的了。玩电池的都对大红感兴趣

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

看看外壳,没洗过吗,怎么感觉好脏。右边白色块是散热垫,不过散热到塑料上,有没有用就不知道了

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

对比羽博之前的产品,可以看出电路板宽大了,升压电感大了几倍(减少发热)

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解


塑料保护壳

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

电池用热熔胶粘上的,还不如直接用双面胶呢

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

三节三洋电池,好看,底部有钢印

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

可以看到电池头部为灰皮,真正的三洋3400

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

双电感,一大一小

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解


红色就是好看,哈哈

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

这是和羽博 YB-6013,7800mah一样的升压IC,2A升压

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

这个找不到资料,应该不只1A、

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

358运放。

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

羽博打磨过的单片机。

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解


背面的LED有点不上档次

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

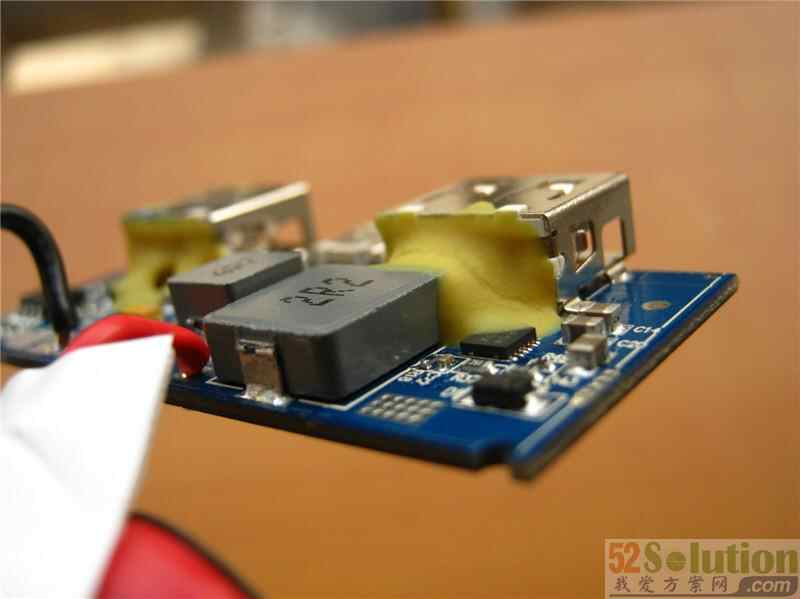

这颗2r2的电感不错,比一般2A升压的移动电源都要大!

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

来看看测试容量如何

看下图,可以看出电压波动频繁,也不知道为什么。放电容也只有5500mah左右,完全不符合我的心理预期

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

于是再次放电,还是5500左右,不过这次电压稍微平衡了些

如何做到小体积大容量?羽博10200mAh移动电源YB-6013Pro拆解

简单总结一下:

1、做工差!外壳做工说不定山寨都比不上。太省成本了。个人喜欢小米移动电源的铝壳方式,而不是两边包塑料,廉价感十足。

2、内部用料也可以,三洋单节3400的18650电芯,好像现在没见到过用3400电芯的移动电源。电路中规中矩。相比7800升级了大电感。

3、放电容量过低,按官方标称的转换效率,至少应该在6000mah左右。

4、做为羽博最好的移动电源(应该算最好吧)。设计等等还不到位

5、149元的价格对于这体积这容量来说,不算很贵。但对比做工,这价就是DIY价格
