吊打红米2A、魅蓝?大神F1极速版拆解

发布时间:2015-04-20 阅读量:2174 来源: 我爱方案网 作者: 陈天韵

【导读】大神F1极速版虽然售价仅699元,但是硬件配置却不含糊:5英寸720P显示屏,2GB RAM,1.2GHz高通骁龙 MSM8916四核处理器,500万像素前置+800万像素后置,支持双卡,支持移动4G网络。大神F1极速版的性价比不仅超越了前辈F1,2GB的运行内存更是让它在红米2、魅蓝等竞品中独领风骚。

吊打红米2A、魅蓝?大神F1极速版拆解

吊打红米2A、魅蓝?大神F1极速版拆解

大神F1极速版拥有2GB内存,定位699元入门级市场,以红米2、魅蓝等同价位的产品作为竞争对手,这款699元的做工用料又是如何?

吊打红米2A、魅蓝?大神F1极速版拆解

大神F1极速版的后盖可以开启,并且可以更换电池,所以这台手机拆解难度并不大。

吊打红米2A、魅蓝?大神F1极速版拆解

大神F1极速版采用螺丝固定后壳,拆开后壳的螺丝就可以轻易打开后盖。



吊打红米2A、魅蓝?大神F1极速版拆解

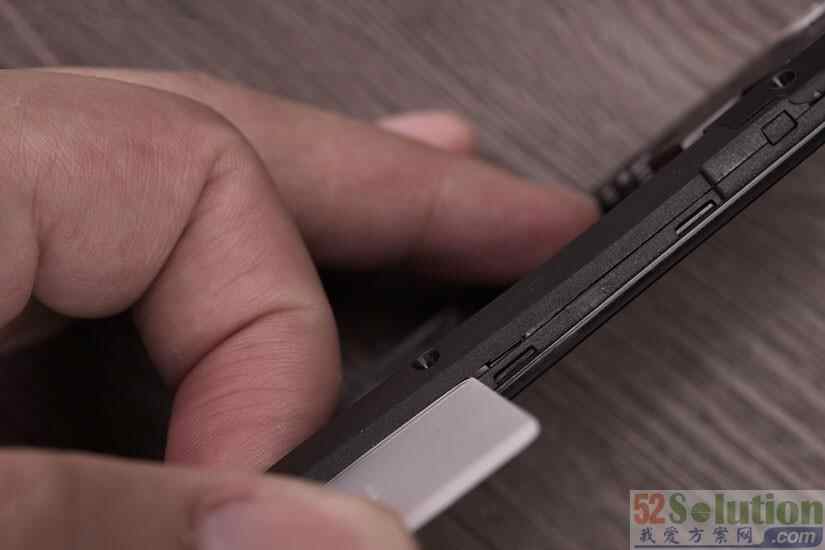

使用拨片就可以打开后盖上的卡扣,螺丝加上卡扣的结构在大神不少手机上都有采用。

吊打红米2A、魅蓝?大神F1极速版拆解

打开后壳后就可以看到大神F1极速版的内部结构。

吊打红米2A、魅蓝?大神F1极速版拆解

大神F1极速版采用双PCB结构,上面的PCB是主板,下面的PCB主要负责连接接口、外放喇叭和天线。

吊打红米2A、魅蓝?大神F1极速版拆解

大神F1极速版的小PCB上海有震动电机。

吊打红米2A、魅蓝?大神F1极速版拆解

大神F1极速版的主板结构比较紧凑,采用黑色PCB,也是比较少见。



吊打红米2A、魅蓝?大神F1极速版拆解

拆除大神F1极速版的PCB后可以看到手机的中框,中框采用金属板,可以大大提升手机的强度。

吊打红米2A、魅蓝?大神F1极速版拆解

大神F1极速版的PCB正面主要是连接器,包括SIM卡、TF卡插槽,还有屏幕和触控屏的接口。

吊打红米2A、魅蓝?大神F1极速版拆解

大神F1极速版的PCB背面覆盖有屏蔽罩,这里主要是手机的芯片。

吊打红米2A、魅蓝?大神F1极速版拆解

拆开屏蔽罩后可以看到大神F1极速版的主要芯片,包括CPU、RAM、基带射频等等。



吊打红米2A、魅蓝?大神F1极速版拆解

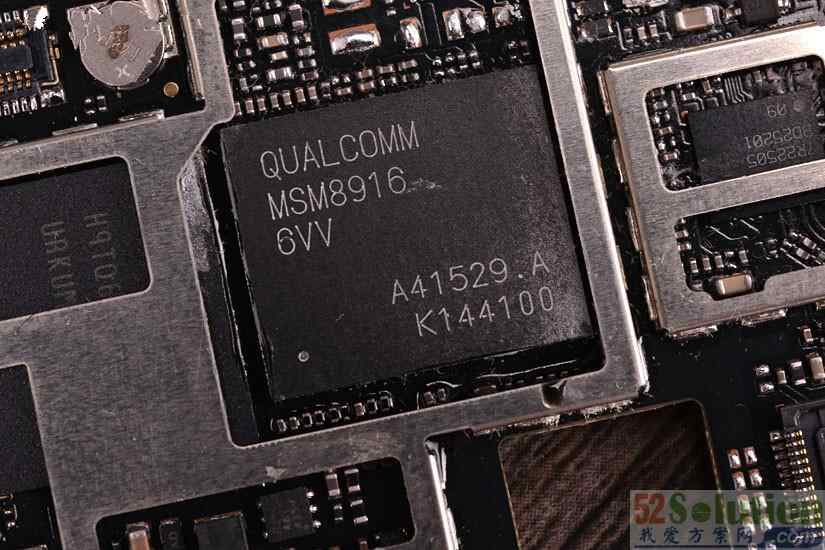

大神F1极速版使用高通MSM8916处理器,就是高通骁龙410,拥有4个A53核心,支持64位技术,核心频率为1.2GHz。

吊打红米2A、魅蓝?大神F1极速版拆解

大神F1极速版使用三星的Flash+RAM芯片,拥有2GB的RAM和8GB的储存空间。

吊打红米2A、魅蓝?大神F1极速版拆解

大神F1极速版使用高通PM8916电源管理芯片,主要负责手机的CPU供电管理。

吊打红米2A、魅蓝?大神F1极速版拆解

大神F1极速版使用SKY77573射频功率放大芯片,这要负责手机的4G/3G部分的射频信号。



吊打红米2A、魅蓝?大神F1极速版拆解

SKY77754同样是一颗射频放大芯片,主要负责2G部分的射频信号。

吊打红米2A、魅蓝?大神F1极速版拆解

高通WCN3620是可以高集成度芯片,集成wifi、蓝牙、FM功能。

吊打红米2A、魅蓝?大神F1极速版拆解

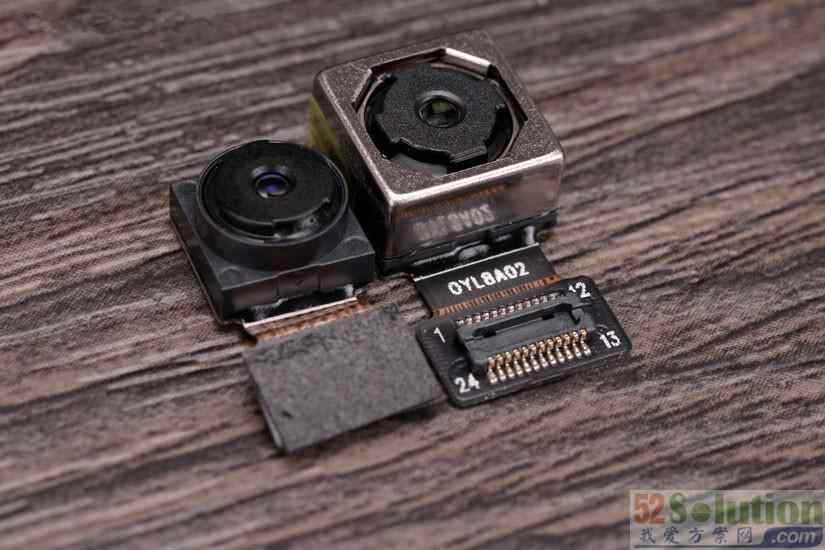

大神F1极速版使用800万像素主摄像头和500万像素前置摄像头。

吊打红米2A、魅蓝?大神F1极速版拆解

通过对大神F1极速版的拆解可以看到这台手机的做工用料都是大神一贯的良好品质,对于一台699元的手机能用上一线大厂的芯片还有2GB大内存算是下了不少的成本,从硬件配置上已经完胜同价位的红米2。
