苹果iPod Touch 6拆解:工艺内存全面升级

发布时间:2015-07-21 阅读量:3265 来源: 我爱方案网 作者:

【导读】早前有分析说,库克可能会停止iPod touch的更新。但从最新拆解来看,iPod touch 6的工艺水准更甚从前,新款搭载了全新的A8处理器和M8运动协处理器,800万像素的iSight后置摄像头,并新增了金色、粉色和蓝色三种颜色,默认搭载iOS 8.4系统,可以认为是4.0英寸的iPhone 6。



苹果在前两天刚刚公布的第六代 iPod touch 有着出色的配置、轻薄的外观,更主要的是低廉的价格大大降低了体验 iOS 的门槛,甚至看作是 4 英寸版的 iPhone 6。于是,它很快便成了不少人购物清单上排名前几的必败之物。作为 iPod 产品线久违的一款新品,第六代 iPod touch 自然躲不过拆解团队 iFixit 无往而不利的螺丝刀。

A8 处理器和 M8 运动协处理器,800 万像素的后置摄像头,1GB RAM,4.0 英寸 1136*640 分辨率的屏幕,326ppi 也符合苹果对于视网膜屏的定义,预装 iOS 8.4 系统……对于这些参数很多人都已熟稔于心,iFixit 的拆解则让我们看到了更多的细节。除了在硬件规格上的升级调整之外,新款 iPod 的可维修性也有了明显的改进。

其中 M8 运动协处理器为恩智浦半导体的 LPC18B1UK ARM Cortex-M3 微控制器,1GB RAM 为 SK海力士 LPDDR3 内存。第六代 iPod touch 内置了 1043mAh 的锂离子电池,而苹果2012 年发布的第五代 iPod touch 电池容量则为 1030mAh,RAM 为 512MB。

另外还有东芝 NAND 闪存,InvenSense 的 MP67B 6 轴陀螺仪和加速计,蓝牙和 WiFi 模块,博通和德州仪器的触摸屏控制器和其他组件。

iPod touch 6代中部分电子元器件供应商:

·苹果 338S1116 Cirrus Audio Codec
·恩智浦 1610A2 Display Interface Controller
·德州仪器 6573 DAC
·苹果 338S00040-AZ 电源管理 IC (iFixit 推测为 iPhone 6 上的 338S1251-AZ PMIC 的变种)
·环旭电子 339S0231 蓝牙/WiFi 模组 (可能是基于 BCM4354)

知名维修团队iFixit对该机进行了细致的拆解,团队认为这并非一次简单的硬件升级,相比较当代iDevices来说在内部规格上获得了重大调整和优化,而且在可维修方面得到了明显的改善,尤其体现在可以移除的胶带上。最终iFixit对第六代iPod Touch得分为4分(总分10分,分数越高越容易维修)。

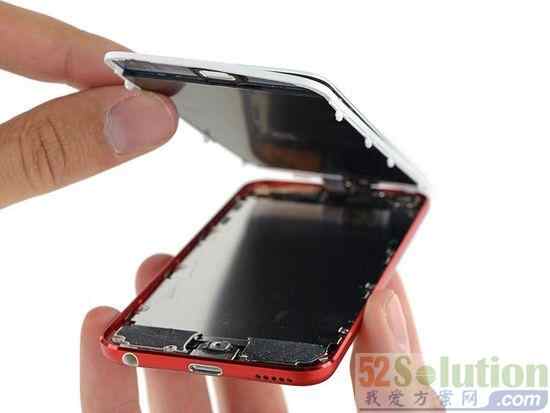

iFixit 拆解的这款机器是红色特别款,机壳内部也被细心地涂装成了红色。下面是详细拆解过程。
