东芝推出两款全新小型SOD-962封装的肖特基二极管

发布时间:2015-08-10 阅读量:1613 来源: 我爱方案网 作者: 东芝

【导读】东芝已推出了肖特基二极管DSF01S30SL(低VF)和DSR01S30SL(低IR),可应用于智能手机和可穿戴式器件等移动设备的电源电路中。SOD-962(SL2,0.62×0.32mm)封装属于小型封装,其体积仅为工业标准SOD-882封装的三分之一,所以适用于高密度安装。


图1:东芝肖特基二极管SOD-962(SL2)

特性/轮廓图

特性

●低正向电压:VF=0.41V(典型值) @IF=100mA(DSF01S30SL)
●低反向电压:IR<350nA(典型值) @VR=30V(DSR01S30SL)
●超低电容快速开关:
Ct=9.3pF(典型值)(DSF01S30SL)
Ct=8.2pF(典型值)(DSR01S30SL)
●使用SOD-962封装的最佳高密度安装(SL2,0.63×0.32mm)

轮廓图


图2:东芝肖特基二极管轮廓图

应用/电路实例

应用

移动计算设备(智能手机、可穿戴式设备等)

电路实例

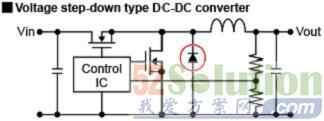

图3:电路实例

主要规格


图4:东芝肖特基二极管DSF01S30SL和DSR01S30SL的主要规格

特性曲线


图5:东芝肖特基二极管DSF01S30SL和DSR01S30SL的特性曲线


图6:东芝肖特基二极管DSF01S30SL和DSR01S30SL的特性曲线

联系方式

如果您有任何问题需要咨询,请点击以下其中一个链接:

技术咨询
咨询表https://www3.toshiba.co.jp/semicon/contact_cn/cgi-bin/form.cgi

有关采购、样品以及IC可靠性方面的咨询
海外销售http://toshiba.semicon-storage.com/profile/overseas/index.html
在线购买http://toshiba.semicon-storage.com/buy/index.html
