用水冷散热？拆双摄像头“二郎神”360奇酷手机旗舰版

这几年随着手机处理器频率的提升，不可避免的带来了功耗加大，发热量加大这些“副作用”，例如大家熟知的高通骁龙810散热问题。有一次沟通会上，老周笑谈非常害怕把手机放到裤袋中，说不定什么时候就爆炸了。确实，安卓手机的软件权限都是同一级别，任何APP都可调用另一个APP，而且后台启动的软件多了手机自然会发热。

为了解决这个问题，360奇酷手机旗舰版采用了软件结合的方式，一个是通过360 OS的软件底层控制，另一个就是在发布会上说的黑科技——太空水冷散热系统。

而今天我们就要把手中这台360奇酷手机旗舰版进行拆解，找一找这个水冷散热原件以及看看它内部的做工，它的T形电池、金属骨架等等。

开始进行拆解

由于360奇酷手机旗舰版采用了一体式设计，而且在机身四周找不到一颗螺丝，实在是无从下手，按照惯例我们先把最贱的SIM卡槽拿出来，然后从后盖上、下两部分下手。

用手按了下应该是采用卡扣+胶固定，我们用热风枪先把胶的部分吹软，然后在用极细的一字改锥撬开即可。


同样用上面的方法把另一端打开。

打开后盖上的两部分我们就可以看到手机的电路板以及螺丝了。

不过我们先别急，先用热风吹枪把屏幕的部分也进行吹热，拆解。


30秒左右就可以将屏幕与中框骨架分离，这里一定要小心处理排线。

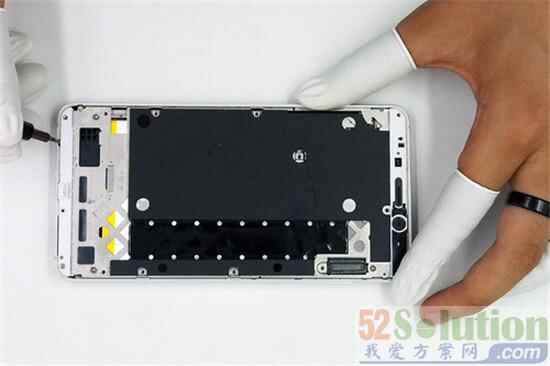

将屏幕与主板分开之后我们就可以打开螺丝了。

所有螺丝拧开后就可以将屏幕面板与主板、骨架分开。

从拆下来的屏幕面板上来看，360奇酷手机旗舰版的屏幕真的是非常的薄，屏幕上覆盖的2.5D玻璃晶莹剔透，相当漂亮，另外2.5D的玻璃也是相当薄。

接下来我们需要将主板与金属骨架分离，小心的拆下所有排线。

360奇酷手机旗舰版机身背面采用弧面设计让电池可以设计成梯形结构，增加电池容量，使奇酷手机电池容量增大到3700mAh，可为奇酷手机带来充足的续航保障。3700mAh的电池容量绝对算不上少。

接下来我们就要把电池拆下。

剩下副主板的部分我们需要拆下双摄像头，可以看到两颗摄像头的型号，一个是G1524，一个是N1518，分别对应IMX214、IMX278。

全部拆除后我们就可以看到整个金属骨架了，而且我们还找到了传说中的太空水冷散热技术，紧紧地贴在金属框架上，导热管连接到处理器芯片，将内部抽压形成负压状态，然后充入适当的冷却液，一旦处理器达到55°就会蒸发成水蒸气，水蒸气就会迅速流向导热管另一侧，而该侧温度较低，水蒸气便会又凝华成液体，并把一部分热量传递至与导热管相连的石墨片。导热管内壁还设计很多了吸滤芯（毛细结构），这些毛细结构会吸引冷却凝华后的液体，返流至导热管靠近处理器的一侧，为处理器降温，并且等待下一次降温循环。这一技术是借鉴了人造卫星降温原理，被命名为太空水冷散热系统。

到这里拆机基本完成，安装回去我们需要注意排线的安装以及撬棍的实用。360奇酷手机旗舰版的拆机到此结束，整个拆解过程中还是颇费周折的，可以看出360奇酷手机旗舰版的做工还不错，在安装回去后，由于我们没有专业的胶，在屏幕部分有些缝隙，联系售后应该可以解决问题。它的可修复性不算差，要是自己想拆着玩的话，拆解的时候，主要是小心排线。不确定能装回去就不要拆了，万一拆完没得用了呢...
