公共运输的汽车监控车载终端方案

系统介绍 公共运输作为现在城市内，城市与城市之间沟通桥梁，服务于众多的消费者，其安全管理关系到没有个消费者的切身利益。因此，如何运用高新技术融合现代化的管理手段提高车辆业务的安全系数，保障车辆、货物和人员的安全，同时通过合理调度提高车辆的使用效率、降低事故的发生，已成为一个迫切需要解决的课题。

车载监控系统应运而生

该方案结合了GPS技术、无线通信技术、图像处理技术及GIS技术，用于对汽车及设备进行远程实时监控，对汽车具有监控、防盗、监听、定位等功能。
产品框图 作为车载监控系统中的核心产品——车载GPS终端不断在功能和成本上寻求更好的解决方案。针对车载GPS终端的不同功能需求，我司提供可以给出不同的方案推荐。

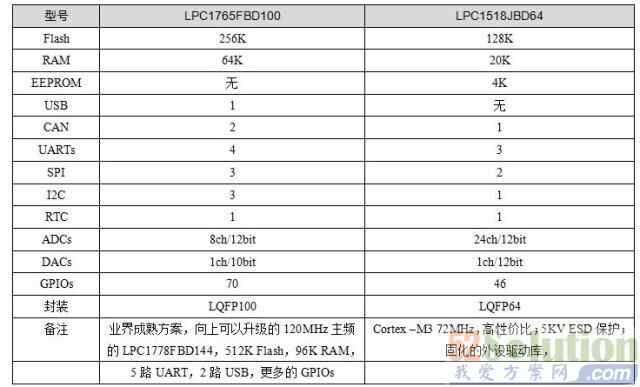

微控制器部分 在微控器选型上面，由于产品的定位和需求不同，对于微控制器选择也不一样，但是性价比，绝对是选型的一个重要参数，因此，在通用方案和低成本方案，我们给出如下推荐。

电源部分

汽车蓄电池组，乘用车一般是12V，大型车辆则是24V，但是直流输出很不稳定。电压变动范围宽，瞬时高压等现象。目前通用的采用的都是宽输入DC/DC转换成5V输出，为后端LDO提供稳定可靠的输入。在电源方面，可以采用ON的DC/DC成熟方案LM2596，宽电压输入DC/DC电源NCP1034。线性稳压电源可以采用EXAR的通用LDO SPX1117。
通讯部分

通讯基本上是短距离通讯，与外设通讯多采用RS232接口，也会预留RS485接口，以及与车在网络联网的CAN-Bus接口。在接口方面，EXAR具有多年市场成熟应用的RS232，RS485接口芯片，而CAN-Bus网络接口芯片，NXP提供的TJA1040，TJA1042，TJA1050，TJA1051都已经在市场上获得了成熟应用，而现在新推出的TJA1057，更为客户提供了更高性能、更低成本的解决方案。
存储器

NorFlash作为终端存储数据的主要位置，用于存取不少于2个小时轨迹数据、声音、图片、字库等；另外在某些产品则对于异常断电也要求保存断电前2秒的轨迹数据，所以会使用到掉电非易失的RAM。在这两方面，我司可以提供旺宏的串、并行Nor Flash，以及Everspin的磁电存储器MRAM。。

其他器件

对于车载设备，工作环境相对还是比较恶劣的，所以在一些通信接口方面，会不但收到一些外部干扰而导致的静电、脉冲冲击，从而导致产品损坏，影响产品的使用。所以在以常用的USB、RS485，CAN等方面，都建议使用一些ESD保护器件，对于一些输入输出的开关量，也做一些保护。

在“两客一危”车辆上，都要对司机管理，需要验证司机的驾驶资格，这一方面用到的RF读卡设备，我司可以提供上海复旦微电子的相关产品，例如FM1702，以及与NXP兼容的FM175xx系列产品等。

总结

在机动车日益增多的今天，汽车驾驶安全被日益关注。酒驾、醉驾、疲劳驾驶等危险驾驶屡禁不止。如何才能更好的监管和杜绝危险驾驶，一直是相关部门寻求解决的难题。车载监控系统的建立和完善，将有望起到更大的作用。也许在不久的将来，驾驶员一旦饮酒，就将被车辆“拒绝驾驶”；驾驶员持续驾驶时间超过规定，就会收到来自车辆的“警告”，对于不听劝告的驾驶员，还会收到来自相关部门的实时警告，并可能被车辆拒绝驾驶。车载监控系统，一切为了降低安全事故的风险。
