不走寻常路：LYTSwitch-7可调光LED驱动IC 全揭秘

发布时间：2016-08-5 阅读量：2115 来源: 我爱方案网作者:

【导读】差异化是在“红海”市场中挣扎的人们梦寐以求的境界。针对LED驱动器这一竞争激烈的市场， Power Integrations（以下简称PI）最新推出的LYTSwitch-7可调光的非隔离降压式LED驱动器IC系列，就是一款有些“不同寻常”的产品。日前我们采访了PI资深工程师、实验室经理阎金光先生，从他对LYTSwitch-7的细致的介绍中，我们归纳出了其四个最“不同以往”的设计特点。

独特的恒流控制机理

相对于市场上其它竞争产品，LYTSwitch-7在恒流特性方面表现出众，其能够在很宽的输入电压和负载范围内，提供高于3%的恒流精度。这样的恒流精度控制，得益于PI在产品中引入的特殊的恒流控制机理。与传统的恒流方案不同，LYTSwitch-7基于独特的数字引擎，交流的半个周期当中将中间某个区域的电流箝位，两边固定导通时间的机理实现精准的恒流控制。这样限流的工作模式可以对输入端的噪声进行有效的抑制，确保LED灯具稳定、一致性的表现。

同时，由于峰值电流的减小还带来了其他的一些特性。比如系统可以使用更小限流点的MOSFET，提高了内部MOSFET的利用率。再有，峰值电流减小后对于降压电路中电感值的敏感度也会降低，市面上销售的普通标准电感就能够满足设计要求，为优化BOM提供了便利。此外，峰值电流减小也会减少系统噪声，降低了输入端EMI滤波元件的要求，从而避免调光应用时输入端EMI滤波元件与可控硅调光器可能产生的共振，进而增强了产品与可控硅调光器的兼容性。

图1，LYTSwitch-7独特的恒流控制方式

热折返保护

LYTSwitch-7有很完备的电路保护措施，其中PI独有的 “热折返保护” 热保护是最大的亮点。按照“热折返保护”的机理，当IC的内部结温达到145℃时，系统可以自动降低输出电流，通过降额实现保护，这时LED灯具并不关闭而是变暗；当结温进一步达到60℃时，LED驱动器才完全关闭。即使LED灯具过热关断后，一旦周围环境温度降低至某个范围以后，灯具仍可自动恢复照明。阎金光分析说，这种以降低输出电流但不中断照明的特性非常实用，比如在遇到火灾的情况下，环境温度升高但仍需要保持LED照明，热折返保护就能够发挥出其优势。再者，此特性也可帮助LED灯具生产商更加易于通过UL规定的“BOX ”测试（一种密闭条件下的灯具测试实验）。

图2，独特的热折返保护功能

无泄放电路

基于LYTSwitch-7设计的可调光LED驱动电路只需要20个元器件，BOM大大简化，只有之前典型所需电路元器件数量的40%。为此LYTSwitch-7采用了多重手段，其中最为重要的一点就是取消了泄放电路。

在LED灯具调光过程中，为了保证灯具的正常工作，其电网端的输入电流不能低于调光器内部可控硅的维持电流Iholding。为此，LED驱动电路中通常会加入泄放电路作为“假”负载，确保在调光角度较小时输入电流不低于Iholding这一阀值。而LYTSwitch-7的处理方法则不同，由于其采用不同的控制机理，在调光角度很小时相对于其它驱动器方案，其输入端电流在导通角很小时相对来讲更大一些，因而其无需泄放电路，仅用防止调光器与驱动器输入端滤波元件发生共振的一个无源衰减电路即可满足可控硅调光器的要求，从而大大简化了系统。此外，由于泄放电路作为负载会产生额外的热量，无泄放电路也就意味着热性能的改善，可算是一举两得。

一“芯”多用

LYTSwitch-7还有一个很有意思的特性：它支持宽范围的90-305V交流输入，在低输入电压下可调光，这样的功能的定义在其他产品中是不常见的。阎金光解释说，这是针对北美市场的一个特殊设计——北美民用照明通常采用110V两相交流电，而在商业照明中使用的则是270V三相交流电，因此基于LYTSwitch-7既可以设计出满足高输入电压、通用输入电压范围的驱动器方案，同时也可使该设计满足低输入电压情况下可调光的应用。一“芯”多用，让客户能够更全面地覆盖市场需求。从这一点上，能够体会到PI对市场把握的精准性。

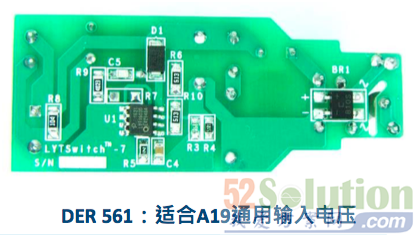

图3，PI针对不同应用环境，基于LYTSwitch-7的LED驱动器方案参考设计

“不走寻常路”就意味着创新，只要有深厚的技术积淀和对用户需求的准确把握，这样的创新就是无止境的。
