发布时间：2017-03-2 阅读量：2838 来源: 我爱方案网 作者: cywen

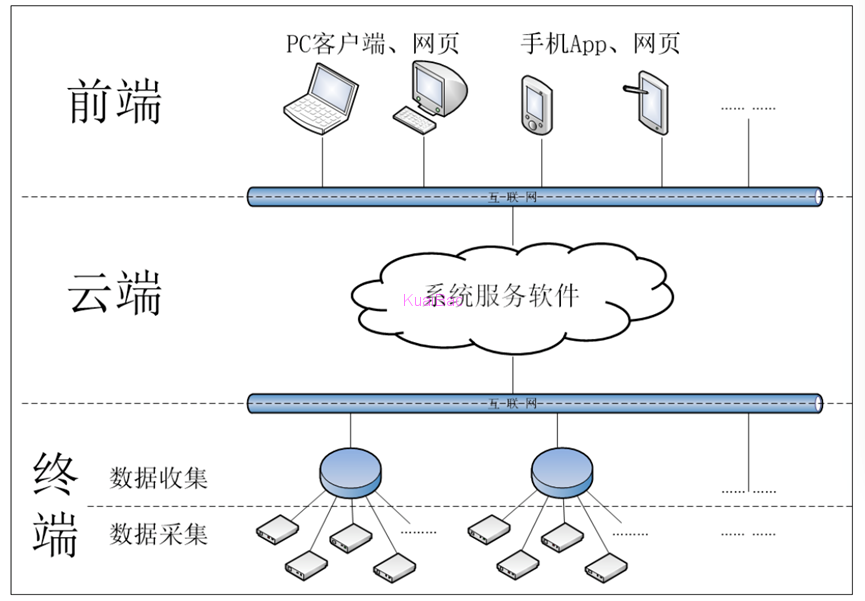

方案一：物联网工业现场数据采集系统
方案二：太阳能充电的数据采集数传模块
本方案成品底部槽位可以嵌入工业上标准din35的导轨，方便安装；自带两路数字量输入、两路模拟量输入、八路IO输出。方案还采用了太阳能充电模式，集成GPRS模块，可掉线自动复位，避免一般外置DTU掉线后需要发短信重启的问题。
方案三：U盘数据转存，无纸记录仪解决方案
无纸记录仪是采用了最新U盘数据存储和数据转存技术的新型无纸记录仪。根据用户要求其数据存储容量最大可配置到32G，可以满足任何工业现场的数据存储要求。特别是通过U盘将仪表记录的数据取出方式，与IC卡等其他方式相比，其具有数据存储量大，使用方便可靠等优点，适合现场实际使用。
