脉动阻尼器工作原理

当喷油器喷射汽油时，在输送管道内会产生汽油压力脉动，汽油压力脉动减振器是使汽油压力脉动衰减，以减弱汽油输送管道中的压力脉动传递，降低噪声。

在早期的汽油喷射系统中，汽油压力脉动减振器大多安装在回油管道上，位于汽油箱到汽油压力调节器之间。后来又将汽油压力脉动减振器安装在供油总管(油架)上，或者设置在电动汽油泵上。其功用相同，只是安装部位不同而已。目前的供油系统中只安装汽油压力调节器的较多。

下图所示为安装在回油管道上的汽油压力脉动减振器的结构示意图。其内部分为膜片室和汽油空，中间以膜片隔开，并在膜片室内设计有弹簧，将膜片压向汽抽空。由汽油泵输送出来的汽油压力作用于膜片及弹簧，使汽油室的容积变化而吸收油压的脉动。汽油压力高时，弹簧被压缩；汽油压力低时，弹簧膜片将汽油加压使汽油稳定输送。

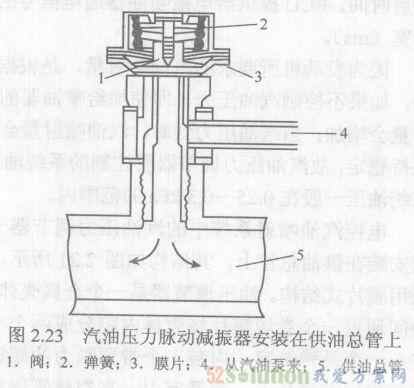

下图分别是安装在供油总管和电动汽油泵上的汽油压力脉动减振器的构成图，其结构和工作原理与安装在回油管道上的类似。



汽油压力脉动减振器，通常是在250kPa的压力下使用，但是由于喷油器工作时会产生压力脉动，所以它的常用工作范围可达300kPa左右。
