方案一：基于STM32G474的400W微型逆变器方案

方案规格：

1. Vin（标准输入电压）：36V

2. Vin_max（最大输入电压）：55V

3. Vin_min（最小输入电压）：18V

4. MPPT范围：20V至40V

5. Iin（标称输入电流）：12A

6. Imax（最大输入电流）：18A

7. Vbus（DC-DC标称输出电压）：380V

8. Vbus_max（DC-DC最大输出电压）：400V

9. Vac（交流标称输出电压）：110VAC/60Hz、220VAC/50Hz

10. Iac（交流最大输出电流）：1.8A/220VAC、3.6A/110VAC

11. Pac（最大输出功率）：400W

方案优势：

1. 电源应用 : 400W Microinverter

2. 数位控制 (主控制芯片 : STM32G474 )

3. 使用单一 MCU做 MPPT 与 Inverter 控制功能

4. 使用 PLL 锁相环进行环路控制

5. 隔离型 MPPT 符合规范需求

6. 采用ST第三类 SiC半导体，高频操作缩小体积

7. 太阳能转换成交流电并回电网

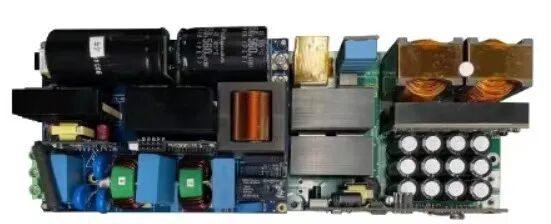

方案三：基于STM32G474RBT6 的 3 kW 电信整流器参考设计

方案简介：

方案为紧凑型解决方案（高达 40 W/英寸），提供高峰值效率 （96.3%）、低 THD 失真（满载时小于 5% THD）和更少的物料清单。

该系统由两个功率级组成：一个由STM32G474RBT6控制的无桥图腾柱 PFC，一个由具有零电压开关 （ZVS） PWM 的全桥 LLC 实现的隔离调节级，以及由第二个 STM32G474RBT6 微控制器控制的同步整流 （SR）。

方案规格：

1.输入电压范围：90 至 264 V交流

2.输出电压：53.5 V

3.最大输出功率：230 V 时为 3 kW，115 V 时为 1.5 kW交流

4.峰值效率：96.3%

5.功率密度：40 W/in3

6.功率因数 >0.98 在 100% 负载下

7.总谐波失真 <5% （100% 负载时）
