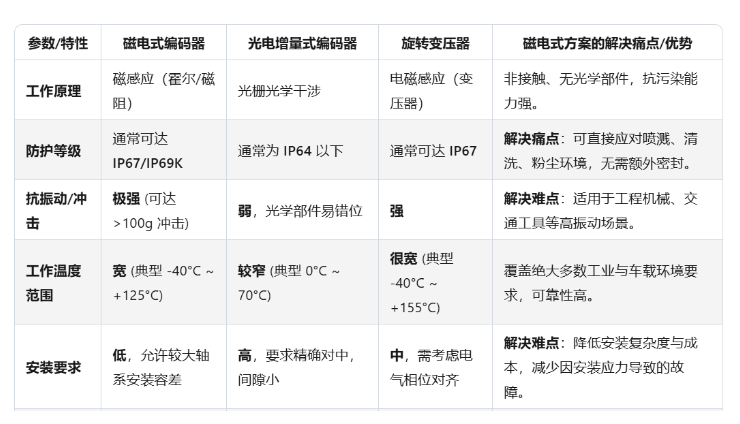

在工业自动化与高精度运动控制领域，编码器的选择直接决定了系统的可靠性、精度与长期维护成本。传统光电编码器虽精度优异，但其光栅结构对粉尘、油污及振动极为敏感，成为许多恶劣工业场景下的应用瓶颈；而旋转变压器虽坚固耐用，但存在体积大、系统复杂、成本高昂的劣势。
相较于上述方案，磁电式编码器消除了易损的光学部件和复杂的绕组结构，其固态设计带来了更长的平均无故障时间（MTBF）与更低的生命周期维护成本。
我爱方案网配合原厂发展方案商生态，今天推荐基于极海、先楫高性能MCU开发的编码器方案，它们都是一整套国产硬件生态的成熟应用，能帮助厂商快速、低成本地实现产品原型设计到量产。
扫码可申请免费样片以及获取方案demo资料
极海G32R430编码器方案

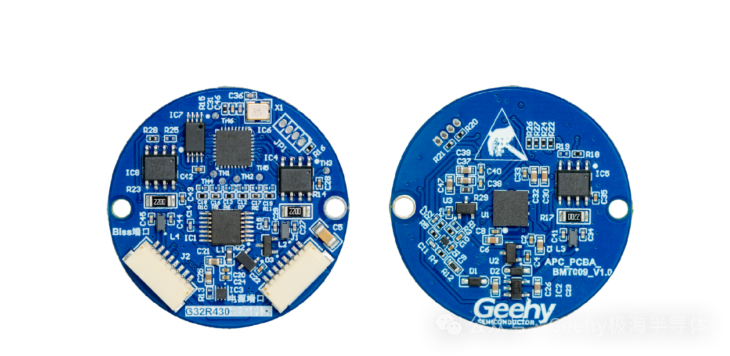

G32R430编码器方案板
方案简介：
方案为基于极海G32R430开发的在轴多摩川协议磁电式编码器方案，通过高精度编码器专用MCU与客户算法深度融合，可实现低延时电角度计算、高精度信号处理及多协议兼容性，为人形机器人及工业自动化设备提供实时精准的位置反馈。另外，通过超低功耗与小尺寸设计，有助于提升设备续航能力与结构紧凑性，实现高动态响应与稳定的运动性能。
方案优势：
节约成本：采用更低成本的传感器和高性价比MCU，整体BOM成本可降低20%~30%；
精度可控：用户可结合更适配的算法，对SIN/COS进行信号校准、角度补偿和温度补偿；
灵活定制：可根据实际需求实现特殊格式输出，例如ABZ信号、专用协议等。
分立式方案：性价比高，功能和性能自主可控，有助于降低编码器BOM成本；同时支持二次开发，单平台可满足不同应用需求。
小型化设计：电路板直径35mm，可应用于最小40mm法兰的伺服电机中，有助于大幅缩减编码器PCBA体积，完美适配紧凑型设计。

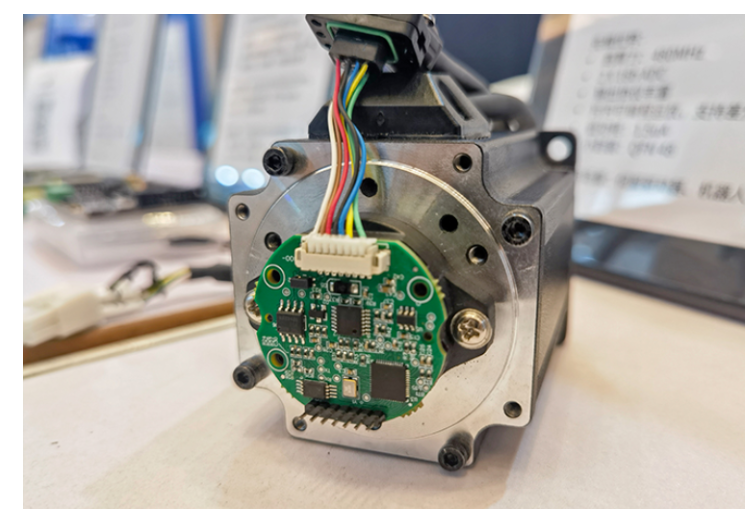

先楫HPM5300磁编码器方案
主控芯片：先楫HPM5300系列
方案特点：
分辨率：17b
支持最高转速：6000RPM
支持增益偏差校正
支持温漂补偿
支持掉电多圈保存
支持Offset校正
先楫优势：
高算力：480MHz
2 X 16b ADC
输出协议丰富
片内可编程运放，支持差分输入
低功耗：1.5uA
小封装：QFN 48
应用场景：伺服驱动器、机器人等
扫码可申请免费样片以及获取方案demo资料
