高功率密度的电源模块设计要点及方案推荐

发布时间：2025-02-21 阅读量：2525 来源: 我爱方案网作者: bebop

高功率密度电源不仅能够提供更大的输出功率，还能在体积和重量上做到最小化，这对于许多应用领域来说至关重要，比如数据中心、电动汽车、航空航天等。本文将探讨实现高功率密度电源方案时需要考虑的设计要点，并推荐安全稳定且高效的数字电源方案及主控芯片。

扫码可申请免费样片以及获取产品技术规格书

1. 效率优化

效率是影响电源功率密度的关键因素之一。高效的电源转换可以减少热损失，从而允许使用更小的散热器或完全取消主动冷却需求。提高效率的方法包括采用先进的开关器件（如GaN和SiC材料的功率晶体管）、优化电路拓扑结构以及精细化的控制策略。

2. 热管理

有效的热管理系统对于维持高功率密度电源的可靠性和寿命至关重要。由于功率密度增加会导致更多的热量产生，因此必须采取措施来有效散热。这可能包括选择具有更好导热性能的材料、改进散热设计（例如使用液冷技术代替传统的风冷）以及通过仿真工具预测并优化热分布。

3. 材料与封装技术

选择合适的材料和先进的封装技术可以在不牺牲性能的前提下显著减小电源尺寸。例如，使用三维集成技术和嵌入式组件可以减少互连长度，降低寄生参数，同时提升功率密度。此外，开发耐高温、高效能的新材料也是提升电源性能的一个重要方向。

4. 功率因数校正(PFC)

为了满足电网规范要求并提高整体效率，现代电源通常集成了PFC功能。对于高功率密度电源而言，如何在不影响其紧凑性的情况下实现高效的PFC是一个挑战。采用数字控制算法和新型磁性元件有助于解决这一问题。

实战方案推荐：

恩智浦1000W 数字电源方案

方案简介：

方案为基于NXP MC56F82748VLH 开发的高集成度数字电源解决方案，实现全数字化电源供应器。NXP MC56F82748VLH是一款数字电源控制器，它提供了很强的适应性与灵活性，具备直接监视、处理并适应系统条件的能力，能够满足几乎任何电源要求。

方案优势：

①电源应用 : 1000W 伺服电源供应器 ( 全数字控制 )

②电源一次侧 ( AC to DC ) : Inter-Leave PFC ( 控制芯片: NXP MC56F82748VLH )

③电源二次侧 ( DC to DC ) : Full-Bridge LLC ( 控制芯片: NXP MC56F82748VLH )

④外观尺寸: 300mm × 105mm × 40mm (1U)

方案规格：

①输入电压 : 交流电 90V to 264V

②输入交流电频率 : 47 Hz to 63 Hz

③最大输出功率 : 1000W

④输出电压 : 单组 DC 12V

⑤PFC 切换频率 : 100 kHz

⑥DC-DC 切换频率 : 50 kHz to 250 kHz

⑦符合 80+ 金牌效率

⑧保护：OVP / OCP / CBC

⑨PF > 0.99 (400W～1000W)

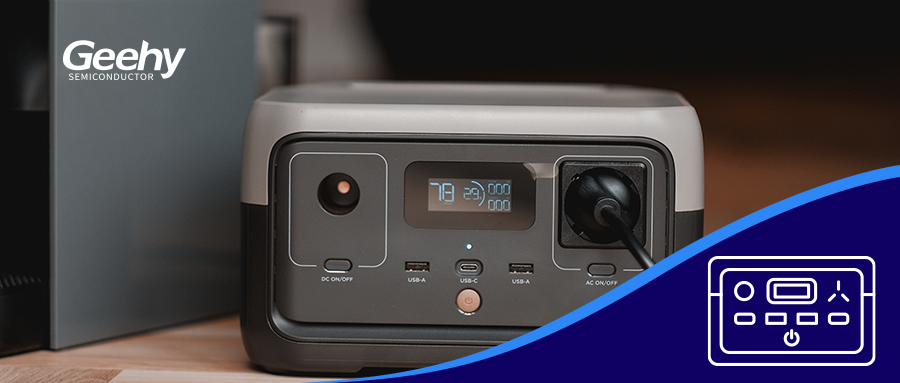

极海移动电源控制板应用方案

方案简介：

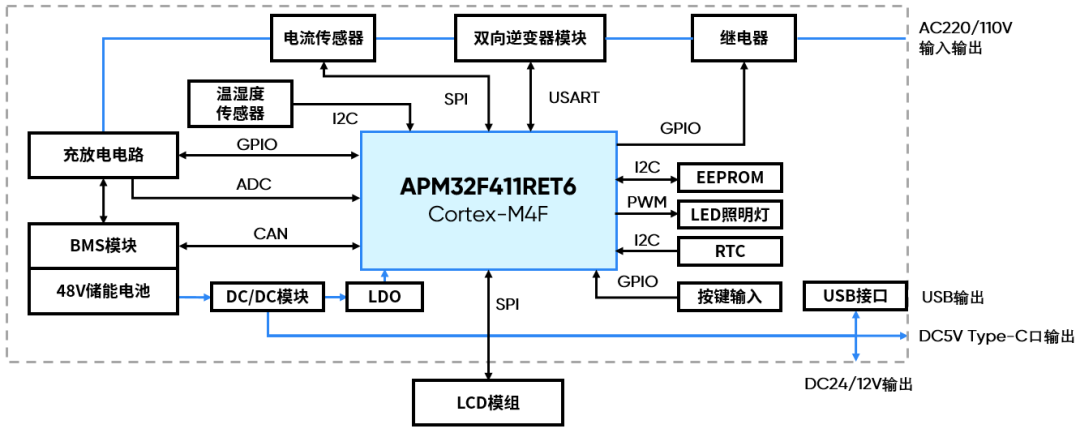

该方案为3.6KW移动电源控制板，电池电芯为磷酸铁锂，采用内置双向逆变器模块，在小体积、高功率密度情况下，实现220V输入/输出、充电/用电双工作模式，主控IC为极海APM32F411，主频120MHz，可满足同时与BMS系统、双向逆变器模块以及显示模块通信的需求。

方案特点：

电池最大容量2048Wh，循环次数4000次；

充电模式：支持220-240V交流电、500W车载充电、1000W（Max）太阳能板充电；

输出模式：220V/2400W，AC输出220-240V，最大10A；

支持USB输出，USB-A口最高18W，Type-C最高100W；

支持车充输出12.6V/126W，DC5521最高12.6V/38W。

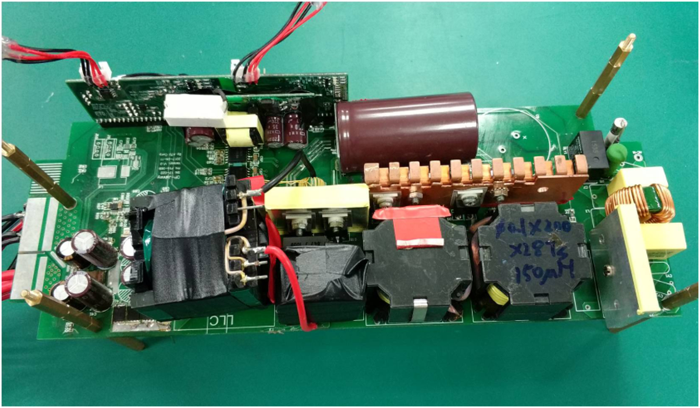

小华3kW 两相交错全桥LLC方案（参考设计）

方案简介：

交错式LLC电源拓扑能大幅度降低LLC输出电流纹波，可以减少输出侧滤波电容，从而减少系统体积；扩大单相LLC变换器的输出功率容量，相比直接并联，多相交错后相间易于均流；轻负载时还可以以单相全桥模式工作。所以已经广泛应用在中大功率工业领域。小华HC32F334专用数字电源控制器结合了交错LLC的发波时序和保护需求，完全自主开发设计，支持12路130ps高精度HRPWM。

方案特色：

输入电压：DC 380-420V

输出电压：DC 48V

功率：3000W

峰值效率：97%

谐振频率：132K

两相均流度：＞95%

输出纹波：＜1%

应用场景：

AC/DC、DC/DC数字电源应用，如通信与服务器电源、砖块电源、微逆、充电桩DC/DC等。
