2.5D图形加速+OTA升级！国产汽车数字仪表方案如何实现冷启动500ms极速显示？

发布时间：2025-04-18 阅读量：902 来源: 我爱方案网作者: bebop

汽车仪表为驾驶者提供汽车运行参数信息，从第一代机械式仪表到第二代电气式仪表，到如今第三代全新数字液晶仪表，仪表显示的内容更加丰富、功能更强大、使用更智能。

对于目前主流的数字仪表而言，由于HMI对图形显示的要求越来越高，过去仅支持2D图形显示的MCU已经无法满足需求。因此，MCU厂商纷纷推出了专门针对汽车HMI应用的MCU产品，这些产品内置了更强大的图形加速器，以提升图形渲染能力。

这种MCU通常支持高达1920 x 720或更高的分辨率，内置丰富的图形引擎和灵活的内存接口升级，不仅提高了图形显示的质量和效果，还使得仪表盘能够呈现更加丰富和动态的信息。

此外，针对HMI领域设计的MCU还有许多优势，它们体积更小、功耗更低，相对于Cortex-A级别的MPU、PCB，布局的复杂度较低，还拥有较好的安全性和可靠性。因此，无论是BOM成本还是对电路设计人员的能力要求，选用这类MCU都是一个比较好的方案。借由其固有特性，它可以适用于多种座舱的场景，包括但不限于IVI、HVAC、扶手屏、HUD以及智能钥匙等。

快包分析师推荐新一代数字仪表显示及人机界面系统应用平台——HPM6800系列。HPM6800系列MCU搭载了主频为600MHz的RISC-V CPU内核，算力高达1710DMIPS。在图形性能方面，该系列采用了芯原的高性能2.5D OpenVG GPU，支持OpenVG Lite图形库和2D图形加速PDMA，内置1MB RAM，支持DDR2/DDR3/DDR3L接口，集成2组 4 Lane MIPI-DSI/LVDS-Tx 显示接口和2组 2 Lane MIPI-CSI/LVDS-Rx 摄像头接口。

同时，快包分析师还推荐基于先楫半导体HPM6800 系列 MCU 的数字仪表主控方案与基于极海APM32F103开发的汽车仪表显示屏开发板方案。

扫码可申请免费样片以及获取产品技术规格书

HPM6800数字仪表方案

方案优势

快速开机：冷启动小于100ms，并于500ms内显示第一屏内容。
最高1920*1080 分辨率，实现最高60fps的指针刷新，30fps的路况信息刷新。
支持视频输入，可实现倒车视频，中控互联交互功能。
商业级HMI图形软件，所见即所得，提高开发效率。
量产级底层SDK软件包和中间件，可选适配完成的UDS软件协议栈。
支持OTA升级。
提供一站式服务合作模式：含仪表方案开发板、核心板、专业的汽车仪表开发团队技术支持，具备实现Turnkey 交付的能力。

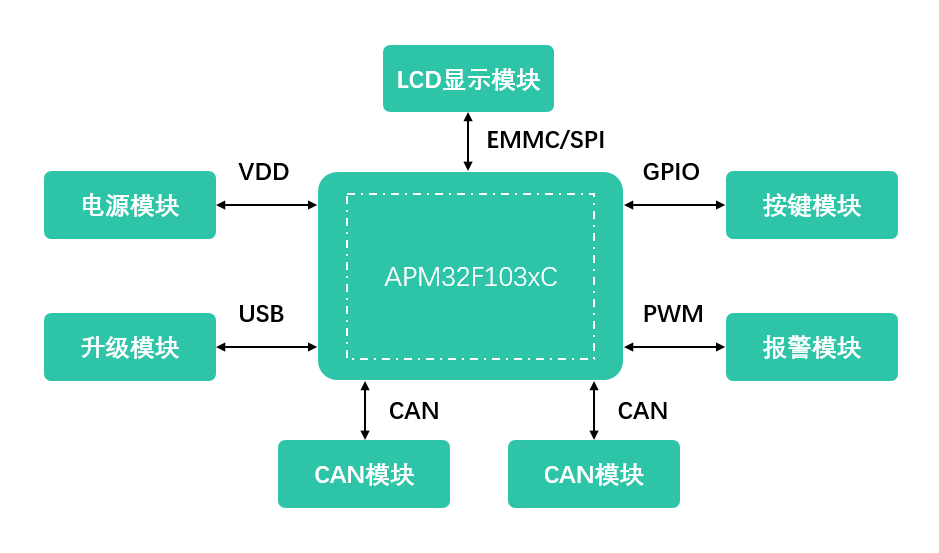

极海汽车仪表方案

方案基于极海APM32F103xC基于Arm®Cortex®-M3内核，工作主频96MHz，芯片外设资源丰富，拥有双CAN通信接口，符合2.0A/2.0B（主动）规范，通信速率高达1Mbit/s，支持USB和CAN接口同时工作，可有效保证通信的可靠性和实时性；支持多达80个I/O口，可驱动多个显示灯控；内置SPI模块，提供稳定刷新频率，避免显示屏卡屏问题。

支持多种操作系统满足智能化发展需求

支持睡眠、停机、待机低功耗模式，有效延长电源使用寿命，同时实现节能减排绿色目标；支持ucos、freeRTOS操作系统，可实现多任务处理；内含EMMC模块（包含SMC静态存储控制器、DMC动态存储控制器)，可实现图形化界面设计，精确显示汽车各项实时数据，适应汽车仪表盘智能化发展需求。

扫码可申请免费样片以及获取产品技术规格书
