低压差线性稳压器（LDO）是一种常用的电源管理器件，它能够提供稳定且低噪声的输出电压。

在储能系统的运行过程中，负载电流可能会不断变化，LDO需要实时动态地调整输出电压。当负载电流发生阶跃变化时，由于调整管和电路中的电容、电感等元件存在一定的响应时间，输出电压会出现短暂的波动。但由于LDO的闭环反馈控制作用，误差放大器会迅速检测到输出电压的变化，并及时调整调整管的导通程度，以快速恢复输出电压的稳定，这个过程体现了LDO对负载变化的快速响应能力。

在储能中，LDO既能够单独使用，也可以作为储能系统与微逆变器之间的电压调节器。这需要取决于具体的应用场景与需求。

目前市场中的LDO技术已经相对成熟，随着半导体技术的不断进步，LDO稳压器的性能也在不断提升。现代LDO稳压器通过采用先进的制造工艺和优化的电路设计，实现了更低的压差电压和更高的转换效率。同时，为了满足不同应用场合的需求，LDO稳压器还具备宽输入电压范围、输入电压监测与保护、低功耗设计等特性。

下面快包分析师将介绍不同场景下LDO芯片的选型原则，并推荐几款热销的LDO芯片：

扫码可申请免费样片以及获取产品技术规格书

上海贝岭的ME6206A系列芯片，是高精度、低功耗、采用CMOS技术制造的正电压稳压器。这些器件提供大电流，具有显著的小电压差。

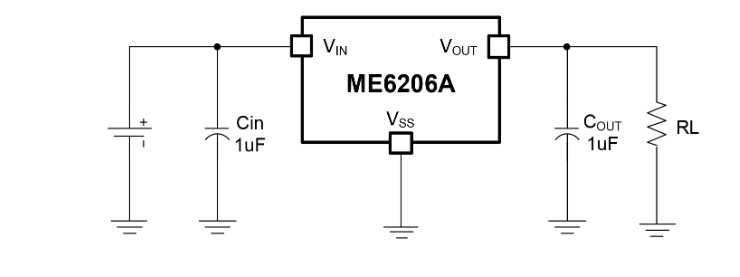

典型应用图

芯片优势：

1.高精度输出电压:+1%

2.输出电压:1.0V~5.0V

3.最大工作电压:6V

4.极低的静态偏置电流(TyP.=6.0μA)

5.带载能力强:当Vin=4.3VHVout=3.3V 时，lout=300mA

6.极低的输入输出电压差:

7.200mV@ louT =100mA

8.400mV@ louT =200mA

9.输入稳定性好

10.可以作为调整器和参考电压来使用

应用场景：

通信工具、移动电话、便携式游戏、便携式AV系统、摄像机/视频系统

当LDO功耗超过~0.8W时，较明智的作法是改采Buck降压转换器作为替代方案。

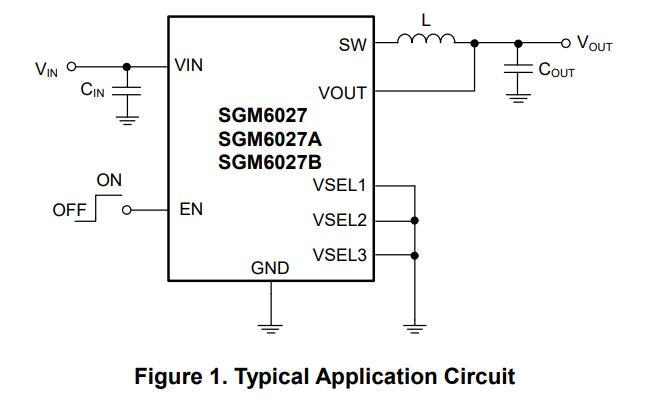

圣邦微SGM60系列降压转换器，是小型高效的 2.5V 至 5.5V 同步降压转换器，具有超低静态电流（580nA 典型值）。SGM60系列输出可通过 3 个逻辑选择引脚编程为 1.2V 至 3.3V 的 8 个可选输出电压。它可以连续提供高达 600mA 的输出电流或短时间内提供 1310mA 的峰值电流。
