800W高性能微型逆变器方案！MPPT峰值效率>98%

摘要：在新能源系统构成中，除了集中式和组串式逆变器外，还有一种易于安装、配置灵活的微型逆变器。与传统组串式逆变器相比，微逆方案可单独将每块光伏电池输出的电能经过转换直接输送到电网，能对每块光伏电池进行最大功率跟踪，保证每个光伏组件都工作在最大输出功率点，转换效率较高，同时具有很强的抗局部阴影能力，在户用光伏中得到广泛应用。本文将介绍微型逆变器的常见应用场景，并提供了非常有竞争力的实战方案。

扫码可申请免费样片以及获取产品技术规格书

方案一：800W微型逆变器方案

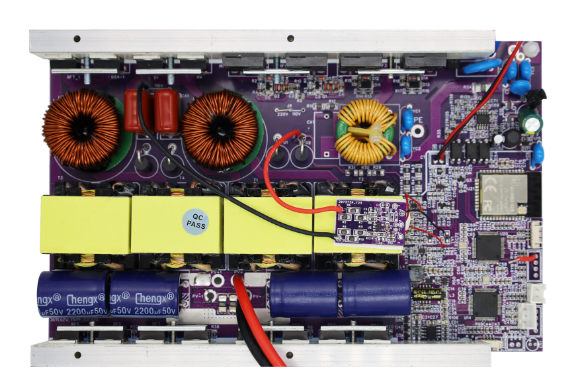

方案使用泰为电子 TAE32F5300 芯片作为主控芯片，实现 800W 微型逆变器的控制。实现反激电源的 DCM 模式控制以及交错反激电源控制。利用软件锁相技术实现对交流电压的相位锁定；选用推挽+全桥逆变的拓扑开发，导通损耗小，具有更高的效率。

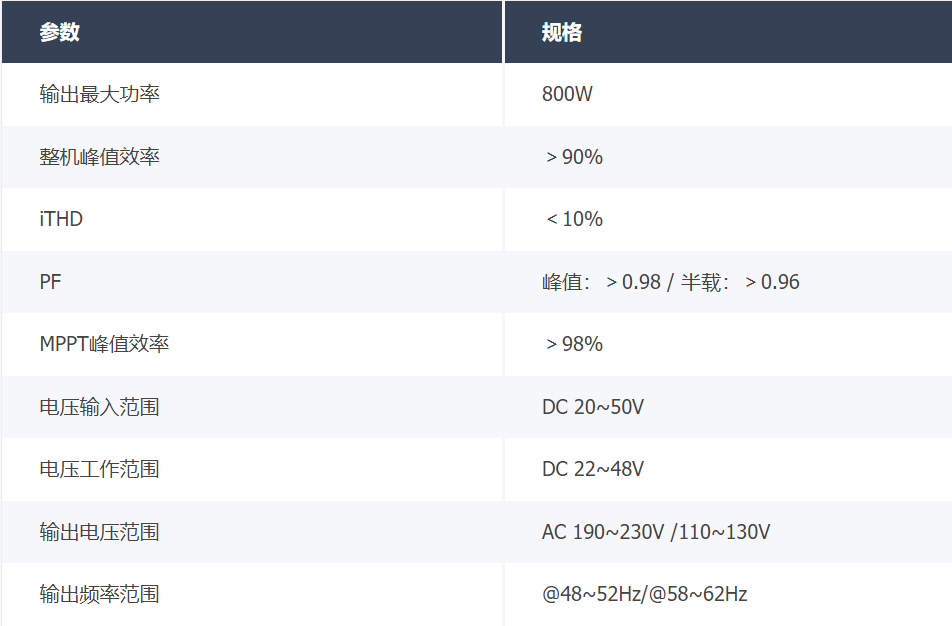

方案详细参数如下表：

方案二：基于STM32G474的400W微型逆变器方案

方案规格：

1. Vin（标准输入电压）：36V

2. Vin_max（最大输入电压）：55V

3. Vin_min（最小输入电压）：18V

4. MPPT范围：20V至40V

5. Iin（标称输入电流）：12A

6. Imax（最大输入电流）：18A

7. Vbus（DC-DC标称输出电压）：380V

8. Vbus_max（DC-DC最大输出电压）：400V

9. Vac（交流标称输出电压）：110VAC/60Hz、220VAC/50Hz

10. Iac（交流最大输出电流）：1.8A/220VAC、3.6A/110VAC

11. Pac（最大输出功率）：400W

方案优势：

1. 电源应用 : 400W Microinverter

2. 数位控制 (主控制芯片 : STM32G474 )

3. 使用单一 MCU做 MPPT 与 Inverter 控制功能

4. 使用 PLL 锁相环进行环路控制

5. 隔离型 MPPT 符合规范需求

6. 采用ST第三类 SiC半导体，高频操作缩小体积

7. 太阳能转换成交流电并回电网

方案三：基于HC32F334的500W光伏微型逆变器方案

•  PV电压范围：25~60V

•  电网电压：200~240V @50Hz

•  最大输出功率：500W

•  开关频率：60kHz~200kHz

•  峰值效率：94.7%

•  入网电流THD：3.2% @Vpv=45V 500W

•  PF：>0.99

•  基于自主知识产权的数字电源控制器方案

•  高性能主控芯片HC32F334

•  交错反激采用谷底开通断续模式，提高系统效率

•  交错反激输出馒头波，减小反激输出母线电容

•  全桥逆变采用工频开关，提高系统效率

•  经典扰动式MPPT环，快速准确找到MPPT点

•  保护功能齐全：输出过流，输入反激过流保护，反激输出电压过压保护等

•  效率高达94.7%

微型逆变器常见应用场景

1.户外应用逆变器：主要应用于房车、露营、海上采样、户外照明等环境下。其特点是便携、防水、防尘、防暴等。

2.家庭光伏逆变器：主要应用于家庭光伏系统中，将太阳能电池板发出的直流电转换成交流电。其特点是稳定、高效、智能化，并且带有多种保护机制。

3.太阳能逆变器：主要应用于太阳能发电系统中，帮助将太阳能电池板发出的直流电转换成交流电。其特点是高效、稳定、可靠，并且具有多种保护功能，如过载保护、短路保护、温度保护等。

4.电动车充电逆变器：主要应用于电动车充电站或家庭充电桩中，可以将交流电转换成所需要的直流电。其特点是高效、快速、可靠，并且带有多种保护机制，如过流保护、过压保护等。

5.航空逆变器：主要应用于航空领域，将飞机发动机产生的直流电转换成为交流电，供应各种电子设备使用。其特点是体积小、重量轻、高效、可靠，并且具有多种保护功能，如过载保护、过温保护等。

6.UPS逆变器：主要应用于计算机等设备中，可以在断电或电压波动时提供备用的电源。其特点是响应速度快、能够保证设备不因断电而影响正常工作。

7.风力逆变器：主要应用于风力发电系统中，帮助将风力涡轮机发出的直流电转换成交流电。其特点是高效、稳定、可靠，并且具有多种保护功能，如过载保护、短路保护、温度保护等。

8.高压直流逆变器：主要应用于输电线路中，可以将高压直流电转换成高压交流电。其特点是效率高、损耗小、适用于电网较远的传输线路。

9.太阳能微逆变器：主要应用于家庭或商业光伏系统中，是一种新型的逆变器，将每个太阳能电池板的直流电转换成交流电。其特点是性价比高、安全可靠、节能环保。
