噪声抑制新方案！TDK发布汽车级3端子滤波器​

【导读】TDK株式会社（TSE：6762）近日宣布扩展其适用于汽车应用的YFF系列3端子滤波器产品线，新增了1005尺寸（0402封装）0.22µF/35V和2012尺寸（0805封装）4.7µF/10V两种新型号。这些产品将于2025年6月投入量产，旨在满足汽车电子系统对高可靠性、小型化和高性能滤波需求的增长。

随着汽车电子化程度的提升，车载ECU、ADAS系统、信息娱乐系统等对电源稳定性的要求越来越高。传统解决方案通常需要使用多个MLCC（积层陶瓷电容器）来实现电压平滑和噪声抑制，但这会增加PCB面积和元件数量。TDK的新型3端子滤波器通过优化材料和结构设计，在更小的封装内实现了更高的耐压和更大的电容值，为汽车电源设计提供了更高效的解决方案。

产品优势

1. 高耐压与大电容：新型号将耐压范围扩展至35V，电容值提升至4.7µF，可覆盖12V/24V汽车电源系统的输入/输出滤波需求。

2. 优异的噪声抑制性能：

  ●   35V型号在4MHz至2GHz频率范围内提供40dB的插入损耗

  ●   4.7µF型号在300kHz至3GHz范围内提供30dB的插入损耗

3. 节省空间：相比传统MLCC方案，可减少50%的元件数量，有助于实现整机小型化。

4. 高可靠性：全系列产品符合AEC-Q200汽车级认证标准，确保在严苛的汽车环境中稳定工作。

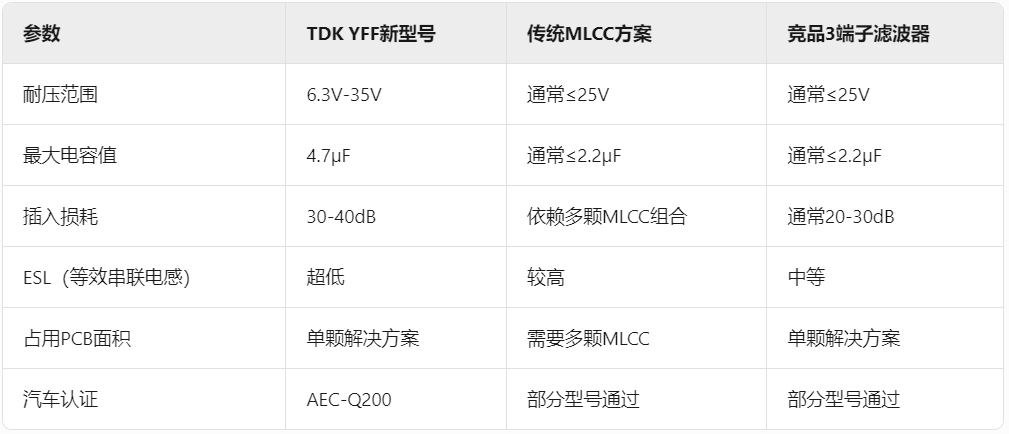

竞争产品对比

解决的技术难题

1. 高压与大电容的矛盾：传统3端子滤波器难以同时实现高耐压和大电容，新型号通过优化介质材料和电极结构突破了这一限制。

2. 高频噪声抑制：通过创新的3端子设计和低ESL特性，有效抑制现代汽车电子中日益突出的高频噪声问题。

3. 可靠性挑战：采用特殊的端电极设计和封装工艺，确保产品在汽车温度循环（-55℃至+125℃）和机械振动条件下长期可靠工作。

应用案例

1. 车载信息娱乐系统：在主机电源输入端使用4.7µF型号，显著降低显示屏和音频系统的电源噪声干扰。

2. ADAS摄像头模块：采用35V型号为图像传感器供电，有效抑制长电缆传输引入的高频噪声。

3. 新能源车OBC（车载充电机）：在DC-DC转换器输出端使用，减少电压波动对电池管理系统的影响。

应用场景

  ●   汽车电源系统的输入/输出滤波

  ●   ECU（电子控制单元）的电源去耦

  ●   车载网络（CAN/LIN/Ethernet）的噪声抑制

  ●   电动助力转向（EPS）系统

  ●   新能源车高压部件周边电路

市场前景分析

根据市场研究机构的数据，2025年全球汽车电子市场规模预计将达到4000亿美元，其中电源管理IC和被动元件将占据重要份额。随着汽车ADAS和自动驾驶技术的普及，对高性能滤波器的需求将持续增长。TDK此次产品升级精准抓住了以下市场机遇：

1. 汽车电子小型化趋势带来的元件整合需求

2. 48V轻混系统推广产生的高压元件需求

3. 智能汽车对EMC性能的更高要求

预计到2027年，汽车用3端子滤波器市场规模将达到12亿美元，年复合增长率约15%。TDK凭借其技术领先优势和完整的汽车电子解决方案，有望占据30%以上的市场份额。

结语

TDK新型YFF系列3端子滤波器的推出，为汽车电子设计师提供了更优的电源完整性解决方案。这些产品不仅解决了高压大电容的技术难题，还能显著减少元件数量和PCB面积，帮助车企加速电子系统的小型化进程。随着汽车电子复杂度的持续提升，这类高性能滤波器将在确保系统可靠性方面发挥越来越重要的作用。
