充电桩的控制板必须符合充电桩的各种需求：系统组成方面，控制板需满足从能源管理、负载管理到与桩车通信以及用户识别和计费系统的使用；此外，还有网络连接和远程维护、更新以及安全功能。

在不同的充电桩中这些系统需求差异很小。技术分类方面，市场上交流或直流充电技术、以及交直混合和兆瓦级充电桩。此外，为了获得市场优势，充电桩供应商还需提供与竞争对手有差别的新颖创新功能。充电桩控制板产品开发的面临两种现实挑战：现成的控制板通常无法充分满足需求，而全新的开发需要时间和金钱。

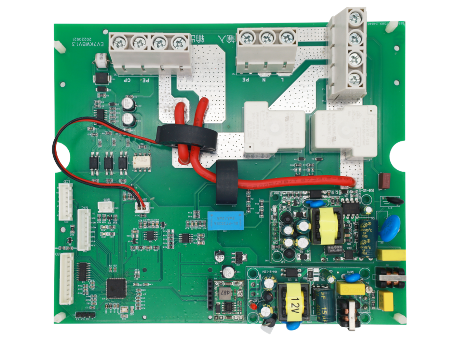

为了应对这一挑战，我爱方案网配合原厂发展方案商生态，推荐集合单相计量与多通道漏电检测于一体的电动汽车充电桩方案，方案原理图及源代码开源可交付！

该充电桩方案达到国家A类+B类漏电检测和2.0级计量标准，可同时检测充电桩漏电、计量和故障。并且配套开发了后台管理系统、收费系统，采用移动用户端管理，在为电动汽车用户提供了安全便捷的充电设备的同时，帮助客户高效简单地运营整套充电桩系统。

扫码可申请样片及获取方案技术规格书

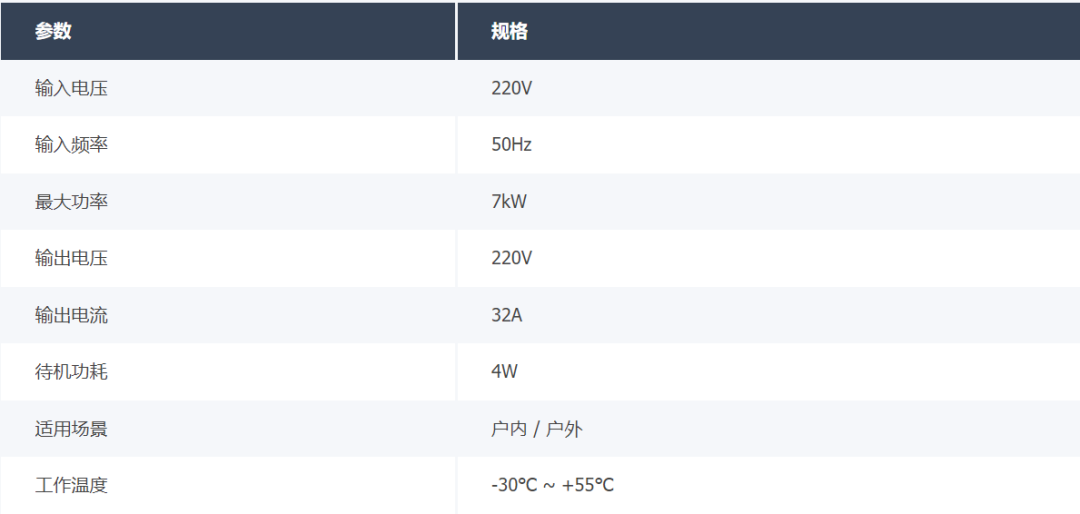

方案技术参数

方案优势：

1、对负载产品的精准计量，计量精度优于国家2.0级标准

2、精准判断供电支路的漏电和短路，及时断开故障支路

3、实时采集周边温湿度信息并上传，对潜在风险提前预判

4、高安全性漏电保护机制，满足国家漏电保护A类+B类标准

5、主回路继电器控制，可实现在动控制

6、预留温度、红外和其它传感器接口，方便进行温度等检测

7、预留GPRS、4G模块接口，方便实现物联组网和数据上传云端

8、具有过载、短路等继电器保护策略，保护设备安全

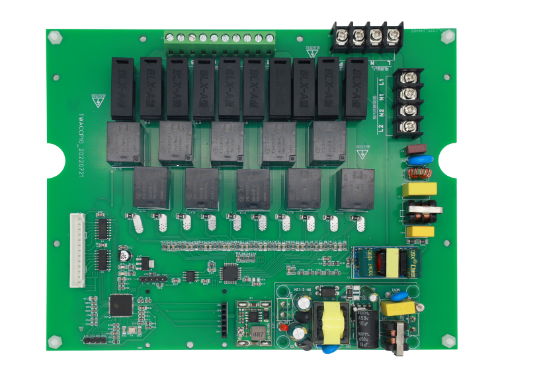

电动自行车充电桩方案

方案为集合单相计量与多通道漏电检测于一体的电动自行车充电桩，达到国家A类+B类漏电检测和2.0级计量标准，可同时检测充电桩漏电、计量和故障。方案有成套的收费与后台管理系统，为商家组织维护、做经营决策提供数据；预留开关量输入输出和通讯接口，方便与其他控制板连接，预留温度、红外和其它传感器接口，方便进行温度等检测，预防火灾发生。

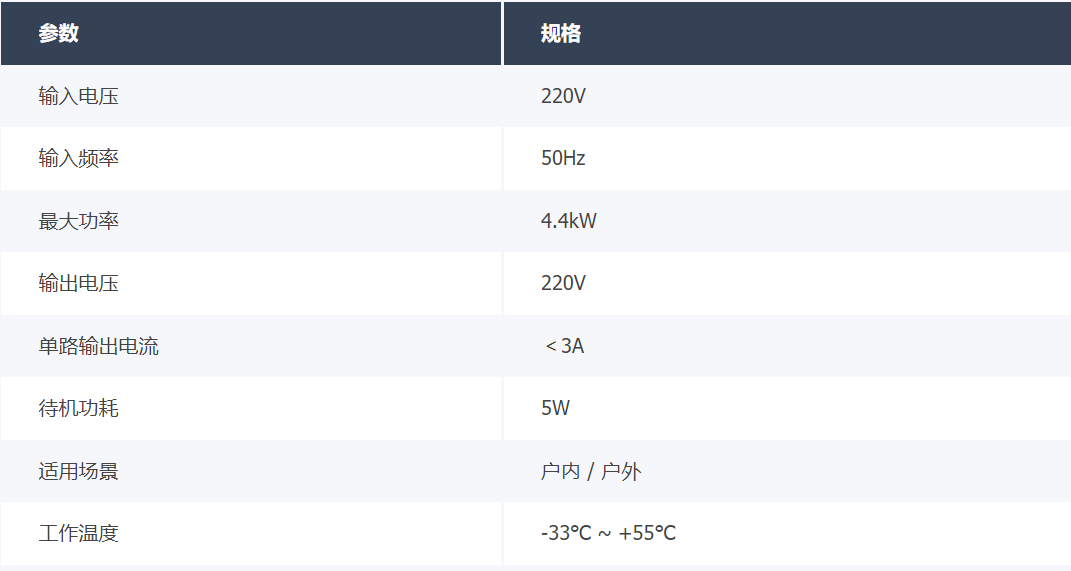

方案详细参数：

方案优势：

1、完善的安全保护机制：多通道共同检测漏电；具有过载、短路等继电保护策略

2、小功率精准计量充电量，计量精度优于国家2.0级标准

3、主回路继电器控制，可实现在动控制

4、支持远程通讯在线升级程序

5、预留GPRS、4G模块接口，方便实现物联组网和数据上传云端

6、有APP、小程序等完善的用户端

EV交流充电桩方案

面向EV交流充电桩市场需求，极海采用基于Cortex-M4F内核的高适配型APM32F411系列MCU实现应用。该芯片具有高速运算能力，可满足系统精确的电源管理与充电控制需求；具备多种工作模式，实现灵活的充电桩运行控制；拥有丰富的高精度外设资源，以实现对系统参数的高精度监控，并简化系统设计。凭借APM32F411系列MCU优秀的产品特性，可满足市场对充电桩应用在功耗、性能、性价比等方面的综合需求。
