低功耗、高精度、小体积！RTC助力扫地机器人实现高效智能作业

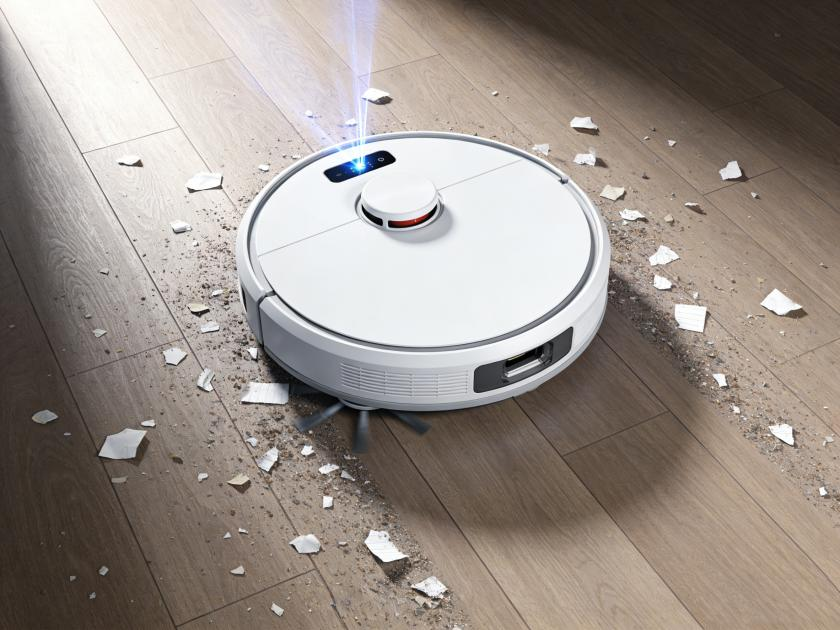

随着智能家居的普及，扫地机器人已从随机碰撞清扫升级为具备路径规划、定时启动、分区清扫等智能功能的规划式清扫设备。这些核心功能的实现，均依赖于一个稳定可靠的时间基准——实时时钟芯片（RTC）。YSN8130系列RTC凭借高精度计时、低功耗运行及宽温范围内稳定工作的优势，为智能清扫系统提供底层时序支撑，助力实现更有序、高效、省心的清洁体验。

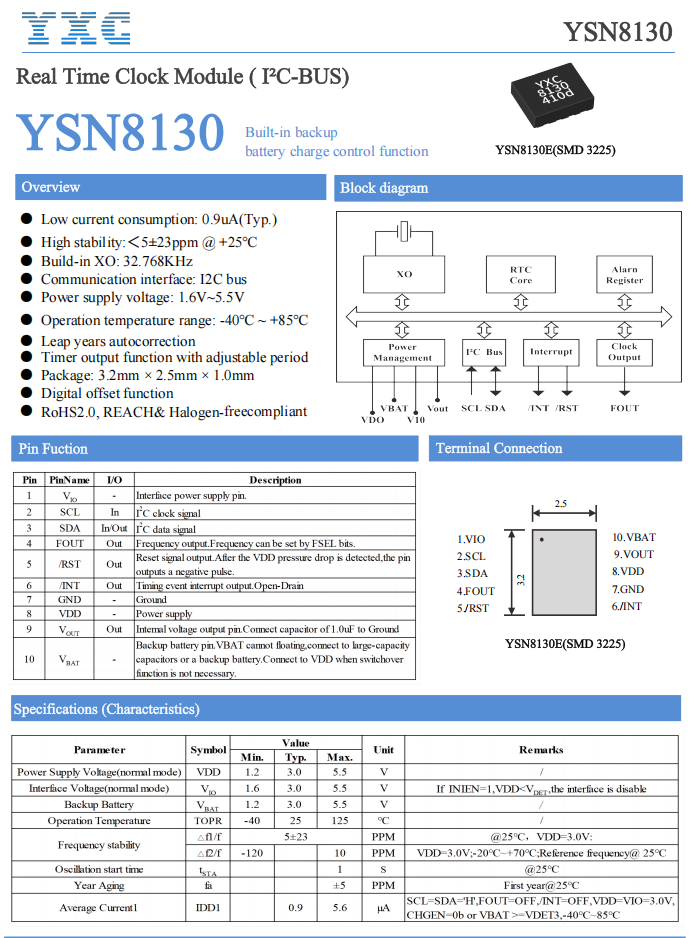

一、YSN8130的主要参数

· 工作温度范围：-40℃ ~ +85℃

· 主 / 备份电源电压（VDD/VBAT）：1.2V ~ 5.5V

· 接口电压范围（VIO）：1.6V ~ 5.5V

· 通信接口：I²C，从地址0x64/0x65（写/读）

· 封装类型：LGA-10 /SMD-10

· 封装尺寸 ：3.2×2.5×1.0mm

· 备份电源引脚 ：Pin 10 = VBAT

· 典型待机功耗：0.9μA @ VBAT=3.0V, 25℃

·才常温频率精度（25℃）：5±23PPM

· 宽温频率精度（-20℃~+70℃）：-120ppm ~ +10ppm

· 年老化率 ：±5PPM /年

· 电源架构 ：双电源自动切换

二、产品核心优势

1.极致低功耗，超长续航保障

-典型待机功耗仅0.9μA，远低于行业常规水平

-宽电压适配：主/备份电源电压范围1.2V~5.5V、接口电压范围1.6V~5.5V

解决痛点：扫地机器人长期待机、定时唤醒场景下，额外功耗会压缩主电池续航，频繁回充会影响用户体验。YSN8130可高效适配扫地机器人主电池与备用供电方案，在长期待机与定时唤醒场景下几乎不额外耗电，有效提升整机续航。

2.高精度计时，长期稳定可靠

-常温频率精度（25℃）仅为5±23PPM

-数字校准：支持最大±195ppm的数字时钟偏移校准，可补偿晶振初始偏差

解决痛点：扫地机器人的定时清扫、预约任务若走时偏差，会导致清洁时间错乱，影响用户生活节奏。YSN8130高精度计时与宽温稳定特性，确保扫地机器人长期使用走时精准、不漂移，满足家庭全天候自动化清洁场景。

3.高集成小体积，简化设计降成本

-内置32.768kHz晶振，无需外部晶振，简化外围设计

-尺寸仅3.2×2.5×1.0mm，节省PCB空间，适配轻薄化、紧凑型设备

-内置4字节用户RAM，存储少量关键数据

解决痛点：扫地机器人机身紧凑，PCB空间有限，复杂外围电路会增加设计难度与物料成本。YSN8130内置32.768kHz晶振，无需外围元器件，3225超小封装可轻松嵌入紧凑机身，大幅简化电路、降低BOM成本，助力产品轻薄化设计。

4.双电源自动切换，掉电不掉时

-双电源切换（备用电源）：支持主电源VDD与备份电源VBAT的自动无缝切换，掉电后自动切换到电池供电维持时钟运行

-低电压检测（VL检测）：支持VDD主电源低电压检测、VBAT备份电池低电压检测，可输出状态标志位

-多中断源：支持闹钟、定时器、时间更新等多种中断触发，适配低功耗唤醒需求

解决痛点：扫地机器人更换电池、意外断电时，时钟数据易丢失，需重新设置时间与预约任务，操作繁琐。YSN8130具有双电源无缝自动切换与掉电保持功能，让扫地机器人在关机、断电、回充过程中时钟持续运行不丢失。

5.功能丰富，一站式满足场景需求

-完整日历：支持年（2000-2099）、月、日、时、分、秒的BCD格式计时，自动完成闰年校正

-灵活闹钟：支持每日/每周闹钟，配合中断实现定时唤醒

-可编程定时器：支持多档位计数时钟，可实现244us到小时级的定时中断

-多频率输出：32.768kHz/1024Hz/1Hz三档可选

-充电管理：支持可充电备份电池的充电控制，可配置充电截止电压

解决痛点：扫地机器人需实现定时唤醒、分区清扫、工作时序管理等功能，YSN8130功能丰富、开发便捷，可实现定时启动、电量预警、工作时序管理等功能，提升扫地机器人的智能化水平。

扫地机器人在设计中对定时清扫、低功耗待机、掉电记忆以及结构紧凑性等方面具有严苛要求。YSN8130系列RTC凭借其高精度计时、超低功耗运行、数据保持能力及小封装尺寸等全方位性能优势，能够完美适配扫地机器人的各项关键需求，为产品提供稳定可靠的时序支持。
