精密度提升100倍！SGM4020在ADC/DAC系统中的噪声抑制方案

【导读】在工业自动化、医疗电子等高精尖领域，电压基准源如同系统的"心跳起搏器"，其精度直接决定整个信号链的可靠性。圣邦微电子最新推出的SGM4020系列电压基准芯片，以±0.05%初始精度、5ppm/℃超低温漂、6µVp-p/V超低噪声三大核心指标，成功突破国产精密基准源的技术天花板，为高端仪器设备提供了自主可控的"中国芯"解决方案。

产品概述

SGM4020是基于先进CMOS工艺设计的电压基准源，支持2.7V-5.5V宽输入范围，提供1.25V/1.8V/2.5V/3.0V/3.3V/4.096V/5V七档精密输出电压。其创新架构实现了三大技术平衡：

  ●  精度与功耗平衡：静态电流仅66μA，比业界主流降低40%

  ●  稳定性与尺寸平衡：在SOT-23-5/6（3mm²）封装内实现全温区±0.1%精度

  ●  负载能力与噪声平衡：±10mA驱动能力下保持6µVp-p/V噪声谱密度

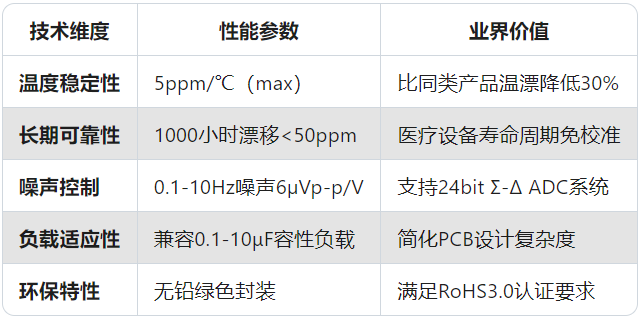

产品优势详解

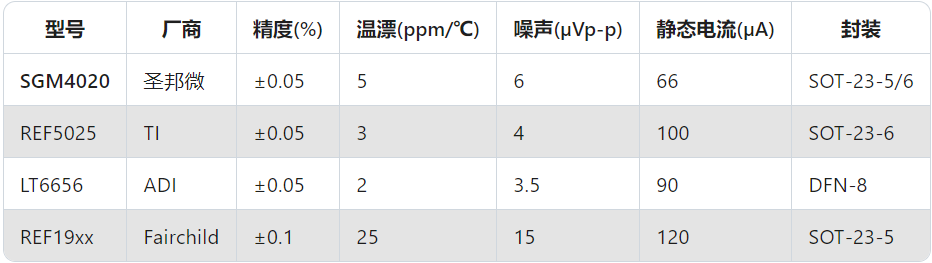

国际对标产品对比

注：对标数据来源各厂商2023年公开技术文档

突破性技术难题

1. 低温漂CMOS架构

通过创新的曲率补偿技术，攻克CMOS基准源温漂大的行业难题，在-40℃~+125℃全温域保持5ppm/℃线性度。

2. 电源抑制比提升

采用自适应电源纹波抑制电路，在2.7V低压输入时仍保持80dB PSRR，有效隔离开关电源干扰。

3. 微型封装热管理

独创封装内热均衡布局，解决SOT-23小尺寸封装的热梯度效应，保证高温环境下的输出稳定性。

典型应用案例

  ●  医疗血糖仪 利用4.096V基准源驱动24bit ADC，0.05%精度对应血糖检测误差<0.1mg/dL

  ●  工业PLC模块 多路2.5V基准并联为隔离型Σ-Δ调制器供能，温漂<3ppm保证-40℃环境控制精度

  ●  智能传感器 3.3V基准+66μA超低功耗，使电池供电的LoRa温湿度传感器续航达5年

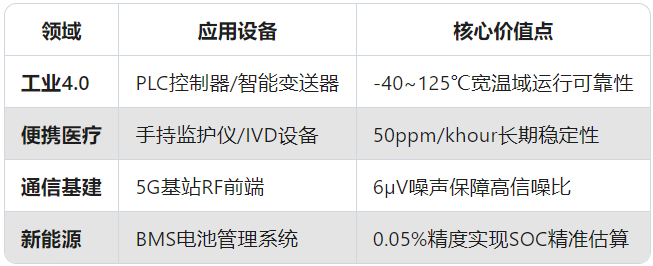

应用场景拓展

市场前景分析

据MarketsandMarkets预测，2026年全球精密基准源市场规模将达$12.7亿，年复合增长率8.2%。SGM4020的三大竞争优势将助推国产替代：

1. 性价比优势：较进口同规格产品价格低30%

2. 交期保障：本土化生产确保8周交付周期

3. 定制化服务：支持输出电压客制化（±1%可调）

结语

SGM4020的问世标志着国产电压基准芯片正式迈入ppm级精度时代。其通过创新的电路架构和封装技术，在微型化、低功耗、高稳定性三角平衡中取得突破，为工业4.0、智慧医疗等战略新兴领域提供了自主可控的核心元器件。随着二期产能扩充完成，该器件有望在进口垄断的高端基准源市场实现15%以上的国产化替代。
