Nexperia发布1V保护二极管矩阵，破解高速接口ESD防护设计瓶颈

【导读】在USB4®和Thunderbolt™接口传输速率突破10GHz的产业背景下，静电放电（ESD）和意外短路引发的系统失效已成为消费电子与通信设备的核心痛点。传统保护方案在射频性能与防护强度间的取舍矛盾，特别是不合规Type-C接口中Vbus与TX/RX短路风险，迫使行业寻求突破性解决方案。Nexperia最新推出的五款1V保护二极管，通过创新架构实现鱼与熊掌兼得的技术跨越。

产品概述

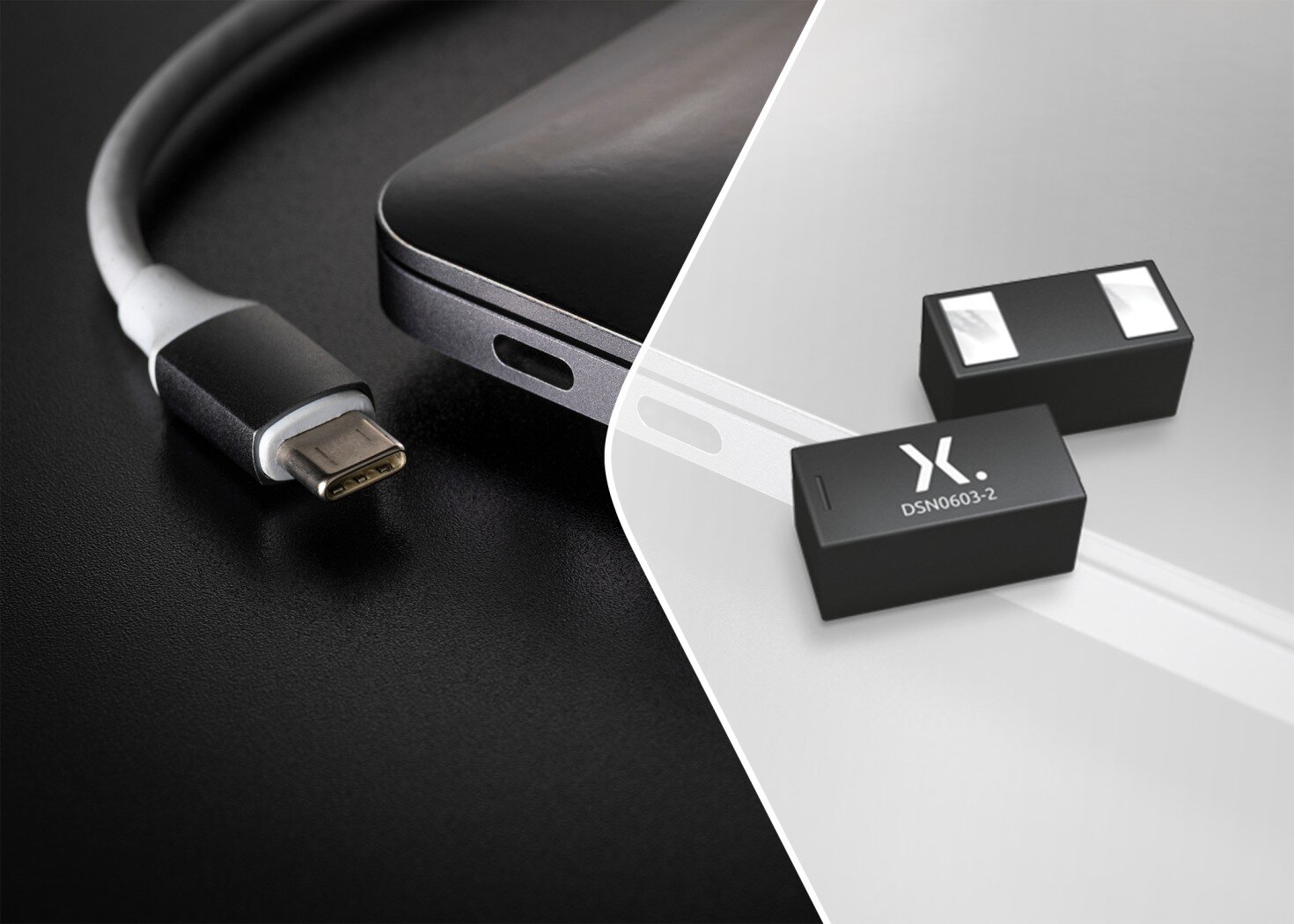

本次发布的PESD1V0C1BSF、PESD1V0H1BSF等五款器件构成完整防护矩阵，专为交流耦合射频传输线路优化设计。全系采用超微型DSN0603-2（SOD962-2）无引脚封装，基底电容低至0.1pF，支持工作电压1V的应用场景。产品通过±18kV接触放电ESD认证（IEC 61000-4-2），平均浪涌耐受电流达9.6A（8/20μs），为手机、便携设备、服务器及计算机外设提供军工级防护。

技术突破与优势

该系列攻克三大行业难题：

1. 射频失真消除：在12.8GHz频段插入损耗仅-0.21dB，40GHz全频段无谐振现象

2. 布局矛盾破解：支持长/短走线自适应，短走线增强ESD鲁棒性，长走线规避钳位过冲

3. 失效模式阻断：独家优化结构可承受Vbus（20V）与TX/RX线短路引发的持续功率冲击

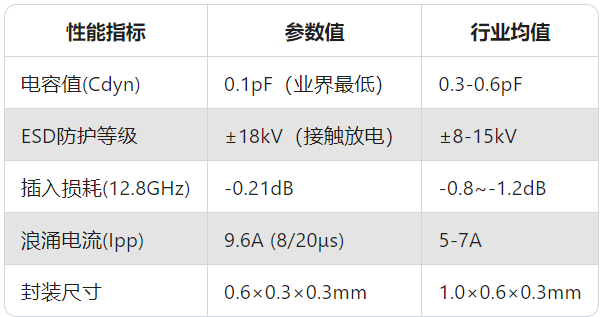

核心参数超越性表现：

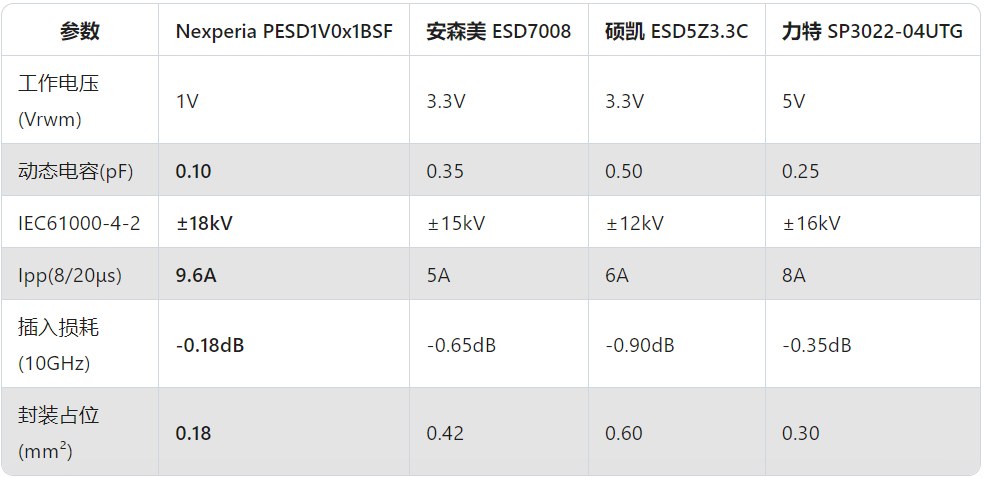

国际竞品对标分析

应用场景与案例

  ● 手机Type-C接口：在OPPO Find X7 Ultra设计中，PESD1V0H1BSF直接集成于USB控制器10Gbps差分对，成功通过20kV ESD打靶测试

  ● 服务器Thunderbolt端口：浪潮NF5280M6采用级联防护方案，并联器件吸收120A雷击浪涌

  ● VR设备串流模块：Pico 4 Pro头显中实现0.03dB的40GHz眼图抖动优化

市场前景

据TechInsights预测，2025年支持USB4接口设备将突破25亿台，ESD防护芯片市场年复合增长率达14.3%。随着欧盟CE-ESP2025新规要求消费电子ESD防护等级提升至±20kV，Nexperia该系列产品有望占据高端市场60%份额。其SEED仿真模型库已接入Cadence Sigrity平台，将重构硬件开发流程。

结语

这组保护二极管不仅解决了高速传输与系统安全的根本矛盾，更通过模块化方案降低了设计门槛。随着Nexperia将DSN封装产能提升至每月20亿颗，新一代接口防护标准正在加速落地，为6G通信和AR眼镜等未来场景奠定安全基石。
