高压伺服控制器凭借其卓越的动态性能与可靠性，已成为高端工业装备不可或缺的核心部件。在自动化生产线、数控机床、机器人等领域应用场景中，该控制器通过先进的前馈补偿与谐振抑制算法，有效解决了传统伺服系统在高速运动时的振动与跟踪误差问题。

高压伺服控制器是一种高精度电子装置，用来控制高压伺服电机的位置、速度和力矩，可确保工业机器人、数控机床、喷绘写真、激光切割以及自动化生产线等设备实现高精度运动定位控制。其通过提供高效性能、快速响应、优化能量转换效率，保障伺服系统稳定可靠运行，有助于推动智能制造和工业4.0的转型与升级。

应用场景有以下五点：

1.重型工业装备

•200kW液压伺服系统（压力控制±0.1%FS）

•大型冲压机（20MN压力，定位精度0.05mm）

•矿山破碎机（400kW，抗冲击振动设计）

2.新能源领域

•风电变桨系统（690VAC输入，-30℃低温运行）

•光伏跟踪支架（组串式800VDC，0.5°跟踪精度）

3.特种车辆

•电动工程机械（350V电池系统，IP67防护）

•军用装甲车电驱动（瞬时过载300%）

4.航空航天

•飞机舵机作动器（270VDC供电，MTBF>50,000h）

•卫星天线指向控制（0.001°分辨率）

5.高端制造

•半导体光刻机（纳米级运动控制）

•万吨级模锻压机（多轴同步误差<0.01mm）

 扫码可免费申请样片及方案技术规格书

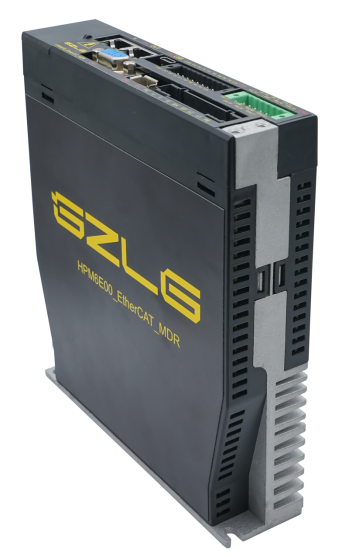

HPM6E80高压伺服EtherCAT驱动器

方案简介：先楫400W EtherCAT总线型高压伺服控制器参考方案，主控芯片采用全新发布的HPM6E80高性能实时控制MCU，具备灵敏感知、高效运算、精准控制等特性；整体方案采用双核并行处理架构设计和开放式伺服全功能设计，同时支持上位机ModBus协议和EtherCAT总线协议，提供配套的上位机参数调试工具，可灵活配置400余项伺服参数，有效满足各类定制化工业应用场景需求。

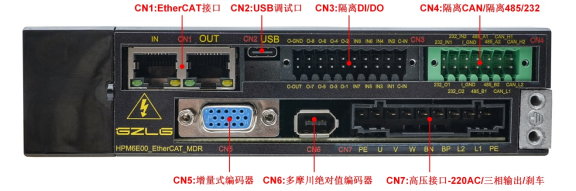

方案特点：

·  输入：AC 200-240V 4.0A 50/60Hz

·  输出：AC 0-240V 2.8A 0-500Hz 400W

·  600M双核RISC-V处理器提供澎湃动力

·  支持两端口的的EtherCAT从站输入输出

·  支持EtherCAT CIA402协议

·  支持支持多摩川绝对值编码器以及增量式编码器

·  支持两路隔离CANFD、两路隔离RS-485、两路RS-232

·  支持8路隔离DI、8路隔离DO

·  内带调试器，可直接通过外部USB口进行软件调试、下载及串口通信

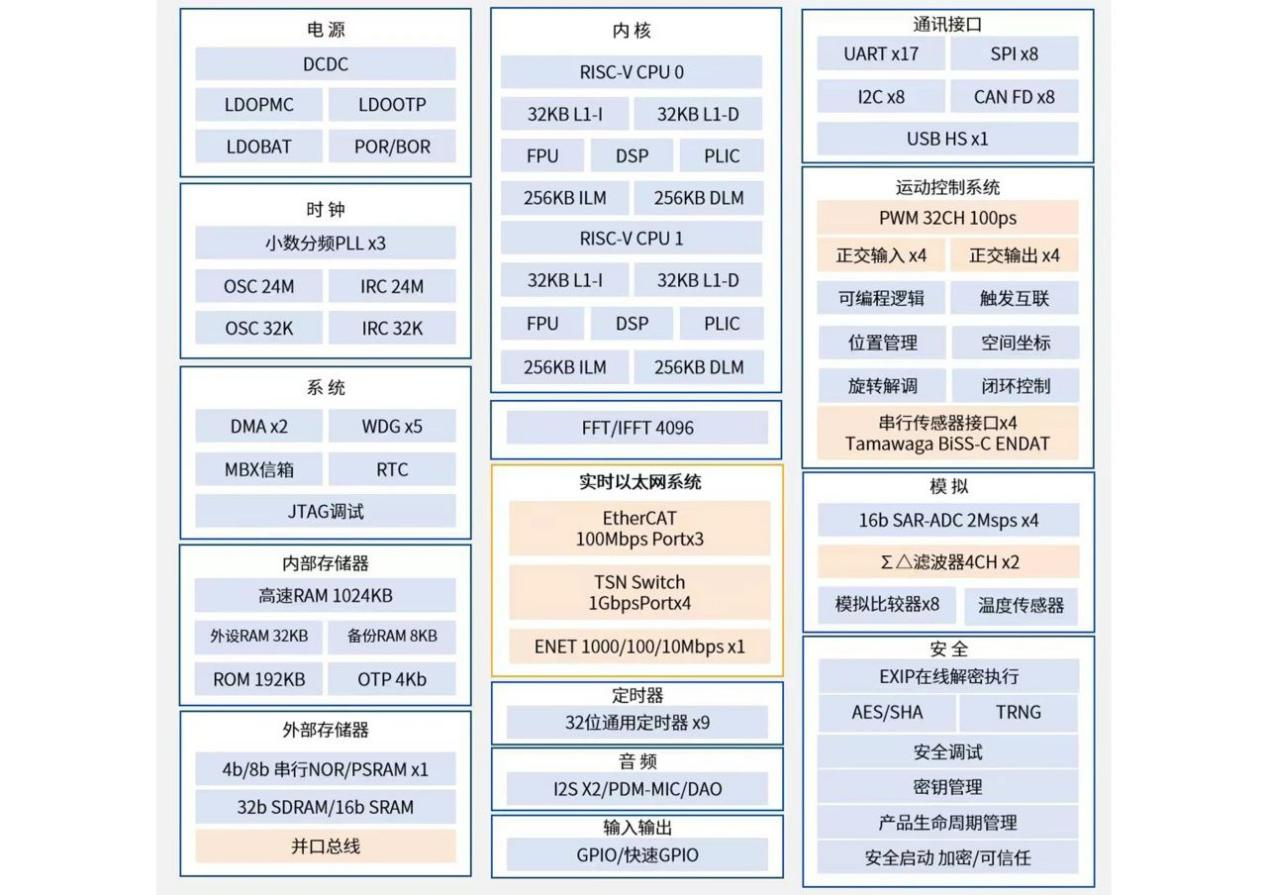

方案优势：

·  高性能双核RISC-V处理器，主频高达600MHz；

·  片内最大支持2MB SRAM;

·  支持4端口千兆以太网交换机，且支持TSN协议；

·  支持3端口的EtherCAT从站控制器；

·  支持4个高分辨率PWM模块（32通道），调制精度高达100ps；

·  支持4个编码器接口，支持脉冲式与绝对值式位置传感器，2个旋变解码器；

·  支持运动管理控制器、坐标变换器和环路计算器以及可编程逻辑模块PLB；

·  支持4个高性能ADC，16位/2MSPS（或12位/4MSPS），最大32路模拟输入引脚；

·  支持2个Σ∆数字滤波SDM；

·  支持8路CANFD等众多通讯接口。
