全新3KW大功率LLC数字电源方案上市！原理图&源代码开源可交付

摘要：针对日益高涨的高密度、高效能供电需求，我爱方案网推荐数款基于国产高性能MCU开发的LLC拓扑数字电源方案，它们都是能批量出货的即插即用方案，源代码&原理图开源可交付，能帮助设备终端商实现国产化快速导入的需求。

扫码可申请免费样片以及获取产品技术规格书

泰为3kW交错CRM图腾柱PFC+LLC数字电源

方案基于国产MCUTAE32G5800全数字化控制，主频200MHz，集成高速ADC、8对高精度HRPWM（分辨率156ps）、4路13bitADC（5MSPS）、硬件比较器（CMP），满足数字电源实时控制需求，整套方案原理图、源代码开源可交付。

通过优化电路设计与布局，本电源在紧凑的体积内实现 3000W 的强劲功率输出，功率密度大幅提升，有效节省数据中心宝贵的空间资源， 满足高密度计算场景需求。

方案规格：

方案优势：

PFC算法优化：交错并联PFC电感电流过零检测（ZCD），结合CRM控制算法优化，大幅降低开关管的损耗，确保高效能量转换。

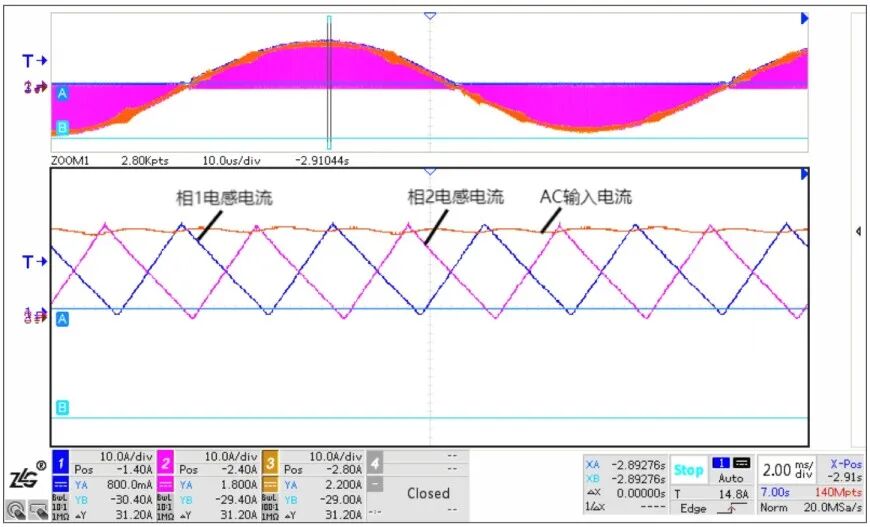

PFC电感电流波形

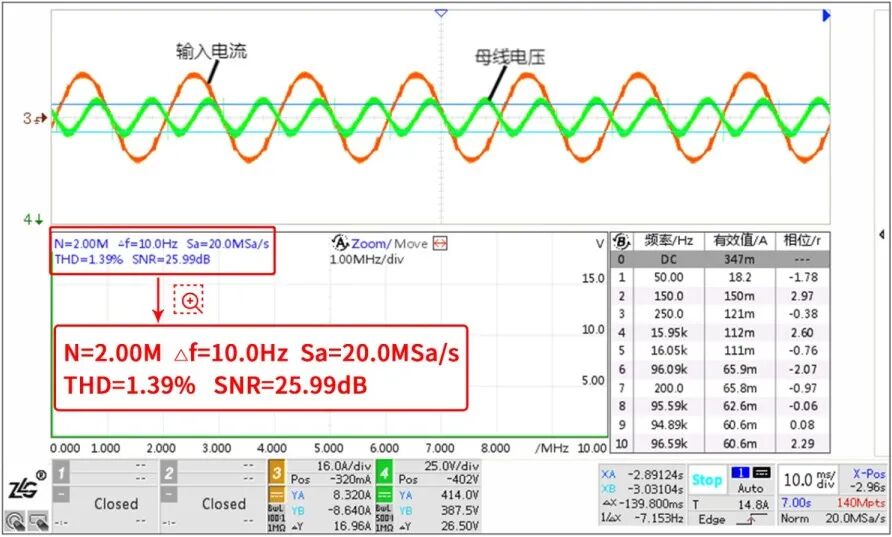

176V AC输入下 iTHD波形

LLC均流技术：谐振腔电流均分，软开关条件精准计算，效率达行业领先水平。损耗更低，性能更稳。

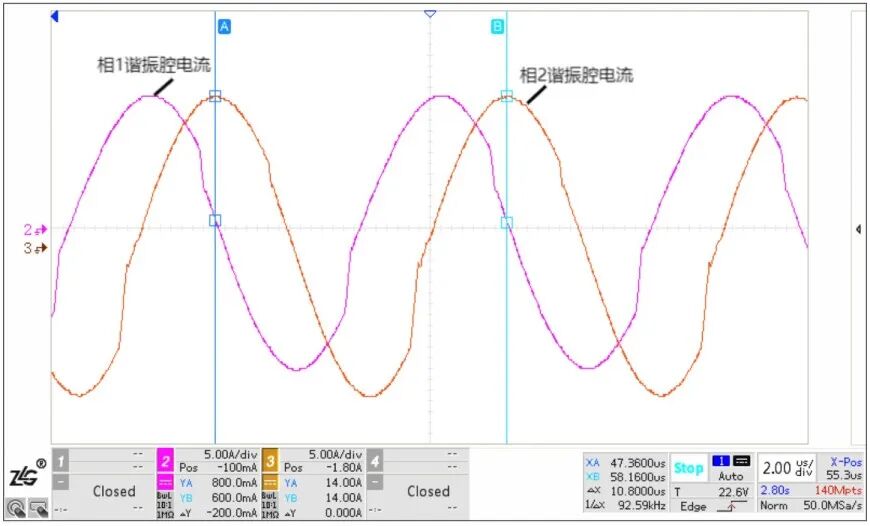

LLC 谐振腔波形

3kW三相VIENNA转换器方案

方案基于TAE32G5800芯片开发，具备高性能、高可靠性以及VIENNA拓扑结构的低谐波含量、高功率密度等优势，旨在通过智能化控制和优化设计，实现高效率、高功率密度、低噪声的电源输出，满足现代电子设备对电源的严格要求，整套方案原理图、源代码开源可交付。

方案规格：

方案优势：

小华HC32F334  3kW 两相交错全桥LLC方案（参考设计）

方案简介：

交错式LLC电源拓扑能大幅度降低LLC输出电流纹波，可以减少输出侧滤波电容，从而减少系统体积；扩大单相LLC变换器的输出功率容量，相比直接并联，多相交错后相间易于均流；轻负载时还可以以单相全桥模式工作。所以已经广泛应用在中大功率工业领域。小华HC32F334专用数字电源控制器结合了交错LLC的发波时序和保护需求，完全自主开发设计，支持12路130ps高精度HRPWM。

产品亮点：

1.高效能设计：峰值效率高达97%，全负载范围内实现软开关，显著提升能源利用率。

2.先进拓扑结构：采用两相交错全桥LLC拓扑，有效降低输出电流纹波，减少输出滤波电容需求，缩小系统体积。

3.智能控制方案：基于HC32F334数字电源控制器，支持12路130ps高精度HRPWM，实现复杂时序控制。

结合自驱与软件控制的同步整流（SR）驱动，优化关断和开关控制，提升效率。

4.灵活均流控制：通过ADC采样两路谐振腔电流，动态调整相位角度，确保两相均流度>95%。

5.全面保护机制：集成过温、输出过流、输入过欠压、输出过压等多重保护功能，增强系统可靠性。
