工业级DSP处理器开发的三相多功能电表方案，降低18%年度电费支出！

三相多功能电表作为现代电力计量与管理的核心设备，凭借其高精度测量、多参数集成和智能化分析能力，在工业、商业及公共设施领域展现出显著的技术优势。

与传统电表相比，它不仅能够实时监测电压、电流、功率、电能等基础参数，还可通过谐波分析、需量统计等功能为能效优化提供数据支撑。尤其在分布式能源并网、智能电网建设等场景中，三相多功能电表通过双向计量和远程通信技术，成为实现电力系统精细化管理的不可或缺的工具。

下面我爱方案网分析师将结合三相电表方案典型应用场景与实际应用方案，深度解析其技术演进与落地价值，并推荐基于国内外高性能MCU开发的三相电表方案。。

扫码可申请样片及获取方案技术规格书

工业控制与自动化中的典型应用案例

（1）生产线能效优化：分项计量驱动决策

常德XX能源有限公司在20个车间部署170台三相多功能智能电表，通过4G无线抄表方案实时采集各生产线数据。系统自动生成可视化报表，揭示出：

• 晚班生产时无功电量超标导致月均罚款超万元；

• 峰时段耗电占比达总电费的56%。

通过调整球磨机等大功率设备至谷时段运行，并加装无功补偿装置，年电费支出降低18%，产能提升12%。

（2）安全预警与设备管理

江苏XX集团在复合材料生产线安装649台三相多功能电表，设定电压阈值±10%、电流超限阈值20%。2024年系统多次预警：

• 注塑机电机绝缘老化导致电流波动；

• 空压机夜间待机功耗异常升高（达额定值30%）。提前维修避免了短路火灾风险，设备故障率下降40%。同类方案在常州美亚塑料工厂应用后，通过实时监测注塑机功率曲线，识别出模具磨损导致的能耗上升，维护成本降低25%。

实战方案推荐：

STM32F413三相并联电表

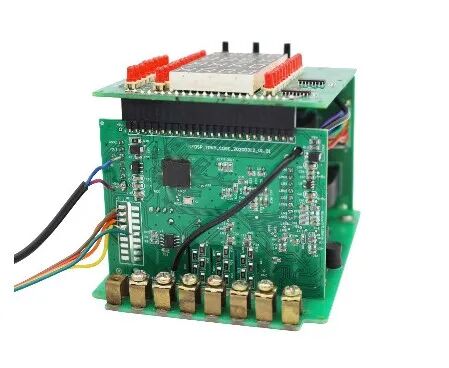

三相多功能电表方案

该方案是集三相电气量采集、测量、远方操作和网络通讯为一体，内部采用低功耗、高密度、高可靠性的DSP处理器，并且软、硬件均具有多种抗干扰措施，保证仪表在各种复杂环境下均不会出现死机。可广泛应用于箱式变电站、高压柜、中置柜、环网柜、小区配电房以及所有需要电量监测、远方操作的自动化领域和电力系统中。

方案优势：

•   采用片内资源丰富的高密度、高可靠性的工业级DSP处理器

•   高速、高精度的A/D转换器

•   交直流通用输入开关电源，可直接接入外部110V或220V电源

•   支持多种接线方式，可以涵盖电力系统中采用的接线方式

•   外部开关量输入,并进行光电隔离

•   远方操作功能；可通过通讯后台对开关进行合、分操作

•   RS485通讯, 网络通讯接口采用高速光电隔离器件，并设计有专用电路对接口芯片进行保护，使仪表通讯速率高，通讯稳定可靠

•   4-20mA模拟变送输出，对应电气量的类型可以整定，可分别对应21种不同的电气量；变送输出电量量程可以整定，极大地提高了仪表变送输出的灵活性

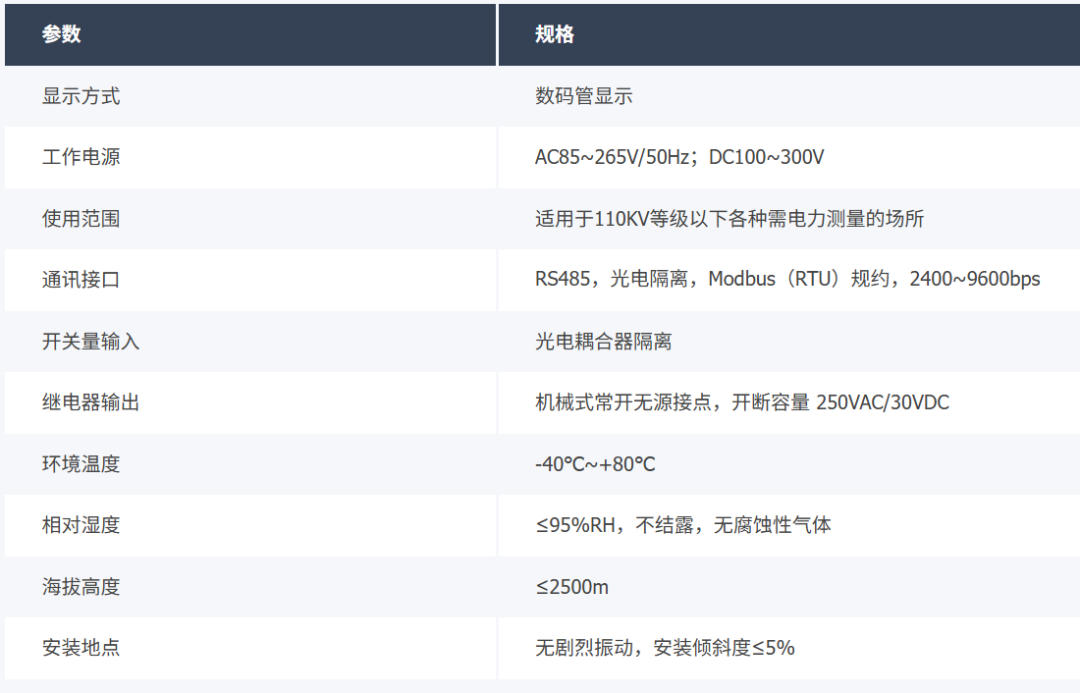

方案技术参数：
