高性能、低成本MCU开发的BMS实战方案合集

随着高能量密度电芯的广泛应用与快充需求的不断提升，锂离子电池的热失控风险与老化问题对电动汽车构成了严峻挑战。

汽车12V电池管理系统（BMS）是现代汽车电池技术的核心，能够实时监控电池电压、电流，评估电量，帮助用户合理安排电池使用。通过优化充放电过程，BMS不仅提升了电池效率，减少能量损耗，还能均衡电池组中各单体电池的充电状态，防止过充或欠充，从而延长电池整体寿命。此外，系统的热管理功能对电池性能、安全性和寿命起到了至关重要的作用。

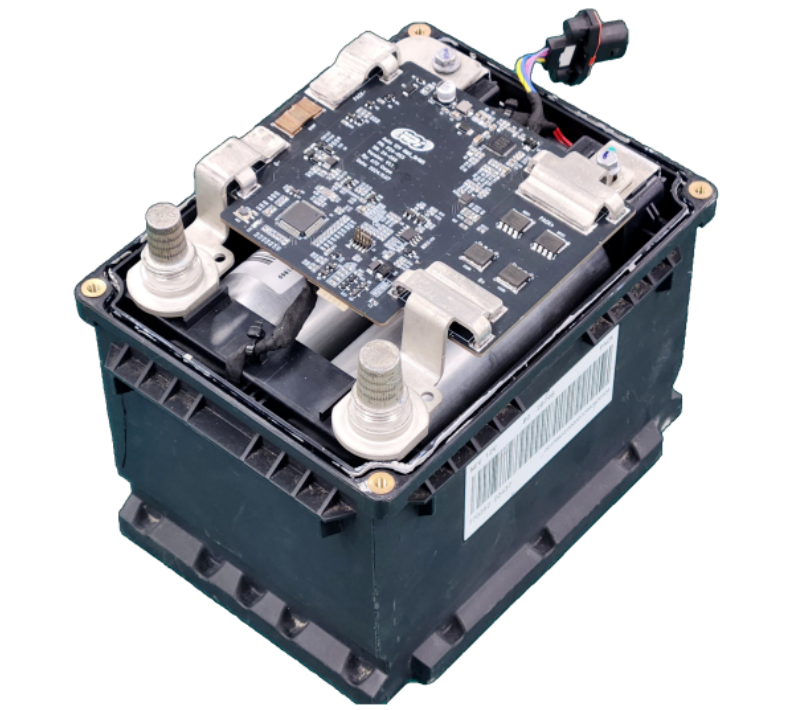

我爱方案网配合原厂发展方案商生态，推荐基于NXP S32K312 MCU的12V汽车BMS方案，专为12V电池模块设计，支持4串电池模块的总电压检测（12V，具体视电池而定）。该方案具备4路电压采集通道、5路温度采集通道（2路板载，3路外接电池包），并支持硬件过流保护、SOC（电量状态）估算、电池均衡（被动均衡）等功能。

扫码可免费申请样片及方案技术规格书

NXP 12V高性能汽车BMS方案

方案采用NXP MC33772C AFE芯片，这是一款专为汽车和工业应用设计的电池控制IC。它支持最高6串电池的差分电压模数转换，具备高达256级的平均精度，确保测量的准确性。

电源部分采用NXP FS2303B SBC芯片，其设计满足最新一代汽车电子控制单元（ECU）对系统稳定性和安全性的高要求。该芯片集成了CAN收发器、LIN收发器、高边驱动和功能安全模块，支持通过OTP（一次性可编程）配置特定功能，如LDO输出电压设置等。

方案优势

1. 精准电压采样：支持4路单体电池电压采样，可设置过压、欠压阈值报警。

2. 多功能保护：支持充放电路控制、电流采集及硬件过流保护。

3. 温度监控：具备5路温度采集通道，实时监控电池包内外温度。

4. 智能诊断：支持SOC估算、诊断信息上报及断线检测功能。

5. 安全可靠：符合ASIL-B安全等级，提升系统安全性。

6. 板载扩展：集成RTC IC、EEPROM等从设备，功能更全面。

方案规格：

采样周期：单体电池电压采样周期小于100ms，电池簇电流采样周期50ms，单体温度采样周期1s。

报警功能：支持过压（默认3.65V）、欠压（默认2.5V）报警，阈值可调。

过流保护：硬件支持1500A短路电流保护，持续工作电流60A，瞬态电流580A（5秒内）。

采集精度：电流采集精度达2%（＜200A）或1%（≥200A），电压采集精度±2mV。

均衡功能：支持被动均衡，最大均衡电流300mA。

SOC估算：累积误差小于5%，符合国家标准。

温度报警：支持高温（默认70℃）和低温（默认-20℃）报警，阈值可设。
