国产3kW大功率数字电源方案上市，源代码&原理图开源可交付！

摘要：新一代国产大功率数字电源方案基于高性能处理器对功率变换进行实时、精确的算法控制，不仅彻底解决了模拟方案环路调试繁琐、灵活性差的痛点，并通过引入的先进拓扑结构与自适应控制策略，显著提升了电源的功率密度与可靠性。

我爱方案网推荐数款基于国产高性能MCU开发的3kW PFC+LLC拓扑数字电源方案，它们都是能批量出货的即插即用方案，源代码&原理图开源可交付，能帮助设备终端商实现国产化快速导入的需求。

扫码可申请免费样片以及获取产品技术规格书

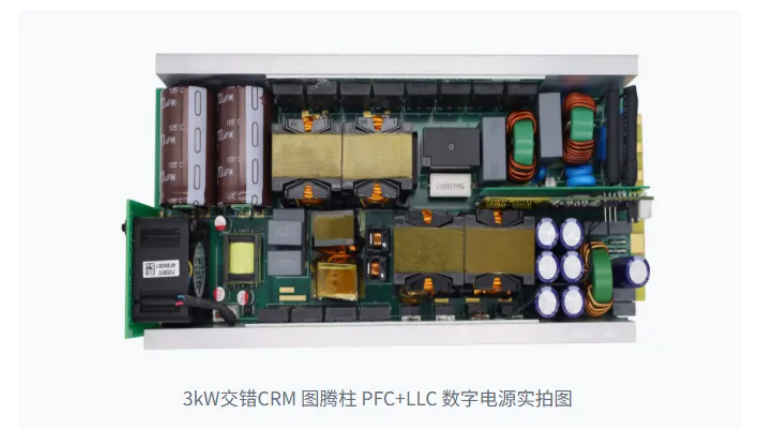

泰为3kW交错CRM图腾柱PFC+LLC数字电源

方案基于国产MCUTAE32G5800全数字化控制，主频200MHz，集成高速ADC、8对高精度HRPWM（分辨率156ps）、4路13bitADC（5MSPS）、硬件比较器（CMP），满足数字电源实时控制需求，整套方案原理图、源代码开源可交付。

通过优化电路设计与布局，本电源方案在紧凑的体积内实现 3000W 的强劲功率输出，功率密度大幅提升，有效节省数据中心宝贵的空间资源， 满足高密度计算场景需求。

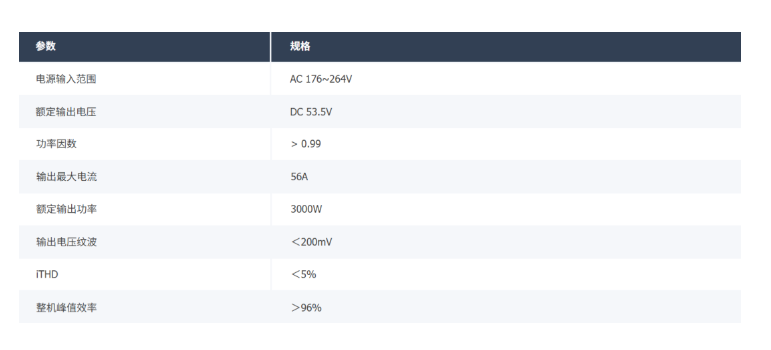

方案规格：

方案优势：

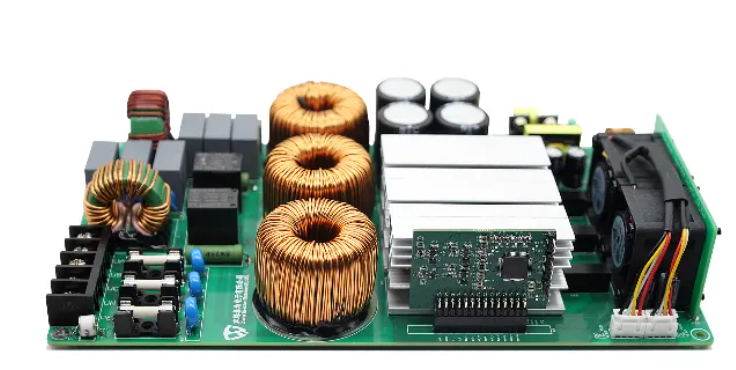

3kW三相VIENNA转换器方案

方案基于TAE32G5800芯片开发，具备高性能、高可靠性以及VIENNA拓扑结构的低谐波含量、高功率密度等优势，旨在通过智能化控制和优化设计，实现高效率、高功率密度、低噪声的电源输出，满足现代电子设备对电源的严格要求，整套方案原理图、源代码开源可交付。

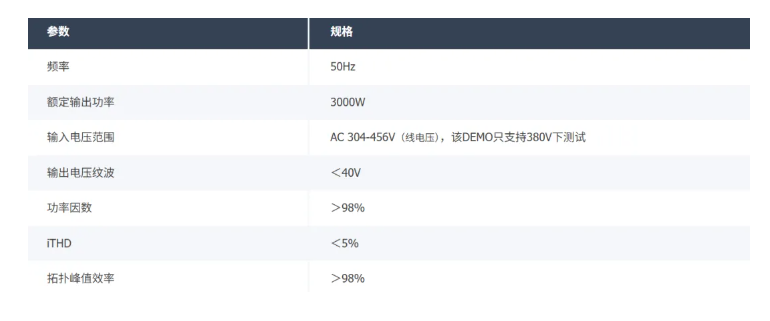

方案规格：

方案优势：

主控板采用可插拔设计，便携维护与升级，通过数据线将主控板的串口与电脑的USB口相连，借助电脑上的上位机软件，对主控板进行指令下发操作，同时能够实时读取主控板的运行状态以及相关数据信息，以便进行监控与调试。

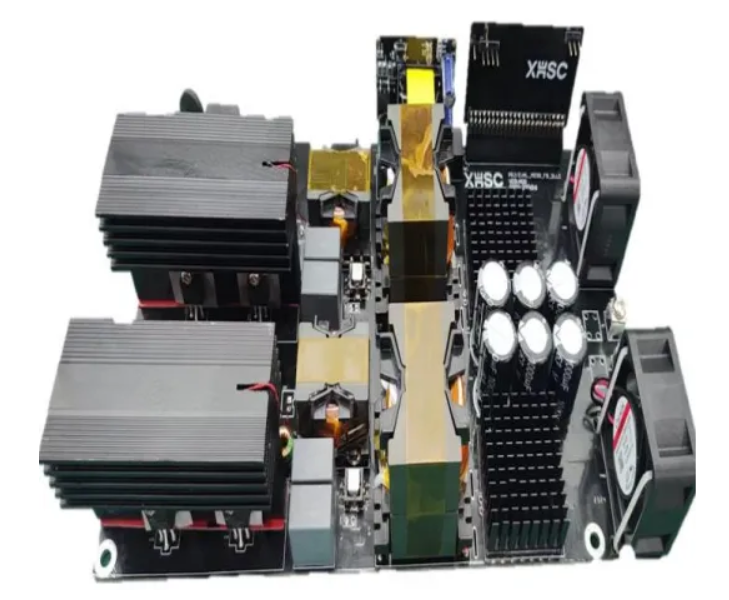

小华HC32F334  3kW 两相交错全桥LLC方案（参考设计）

方案简介：

交错式LLC电源拓扑能大幅度降低LLC输出电流纹波，可以减少输出侧滤波电容，从而减少系统体积；扩大单相LLC变换器的输出功率容量，相比直接并联，多相交错后相间易于均流；轻负载时还可以以单相全桥模式工作。所以已经广泛应用在中大功率工业领域。小华HC32F334专用数字电源控制器结合了交错LLC的发波时序和保护需求，完全自主开发设计，支持12路130ps高精度HRPWM。

产品亮点：

1.高效能设计：峰值效率高达97%，全负载范围内实现软开关，显著提升能源利用率。

2.先进拓扑结构：采用两相交错全桥LLC拓扑，有效降低输出电流纹波，减少输出滤波电容需求，缩小系统体积。

3.智能控制方案：基于HC32F334数字电源控制器，支持12路130ps高精度HRPWM，实现复杂时序控制。

结合自驱与软件控制的同步整流（SR）驱动，优化关断和开关控制，提升效率。

4.灵活均流控制：通过ADC采样两路谐振腔电流，动态调整相位角度，确保两相均流度>95%。

5.全面保护机制：集成过温、输出过流、输入过欠压、输出过压等多重保护功能，增强系统可靠性。

AC/DC、DC/DC数字电源应用，如通信与服务器电源、砖块电源、微逆、充电桩DC/DC等。

扫码可申请免费样片以及获取产品技术规格书
