秒懂晶振：从术语到选型，一篇搞定电子“心脏”的奥秘！

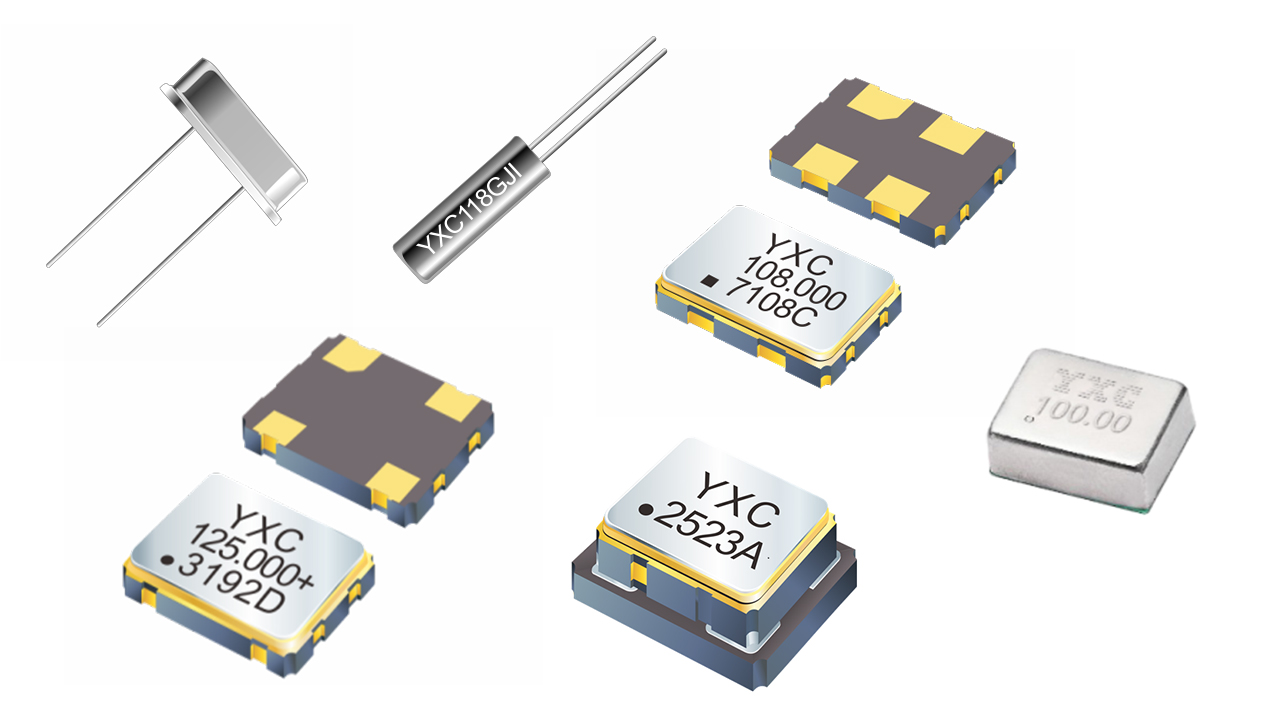

石英晶振作为电子设备的“心脏”，为各类电路系统提供稳定的频率基准和时钟信号。要深入理解这一关键元件，并实现精准采购与选型，首先必须掌握其专业术语体系。这些术语不仅定义了晶振的核心性能参数，更是沟通设计、生产与采购环节的技术语言，是确保产品匹配应用需求的基础。

接下来，我爱方案网给大家简单的解释晶振术语都代表什么意思：

标称频率：晶体技术条件中规定的频率，通常标识在产品外壳上。

工作频率：晶体与工作电路共同产生的频率。

调整频差：在规定条件下，基准温度（25±2℃）时工作频率相对于标称频率所允许的偏差。

温度频差：在规定条件下，在工作温度范围内相对于基准温度（25±2℃）时工作频率的允许偏差。

老化率：在规定条件下，晶体工作频率随时间而允许的相对变化。以年为时间单位衡量时称为年老化率。

静电容：等效电路中与串联臂并接的电容，也叫并电容，通常用C0表示。

负载电容：与晶体一起决定负载谐振频率fL的有效外界电容，通常用CL表示。

负载电容系列是：8PF、12PF、15PF、20PF、30PF、50PF、100PF。

只要可能就应选推荐值：10PF、20PF、30PF、50PF、100PF。

负载谐振频率（fL）：在规定条件下，晶体与一负载电容相串联或相并联，其组合阻抗呈现为电阻性时的两个频率中的一个频率。在串联负载电容时，负载谐振频率是两个频率中较低的一个，在并联负载电容时，则是两个频率中较高的一个。

动态电阻：串联谐振频率下的等效电阻。用R1表示。

负载谐振电阻：在负载谐振频率时呈现的等效电阻。用RL表示。

RL＝R1（1+C0/CL）2

激励电平：晶体工作时所消耗功率的表征值。激励电平可选值有：2mW、1mW、0.5mW 、0.2mW、0.1mW、50μW、20μW、10μW、1μW、0.1μW等

基频：在振动模式最低阶次的振动频率。

泛音：晶体振动的机械谐波。泛音频率与基频频率之比接近整数倍但不是整数倍，这是它与电气谐波的主要区别。泛音振动有3次泛音，5次泛音，7次泛音，9次泛音等。

总而言之，对晶振术语的深入理解，是将产品规格书与应用需求成功对接的关键桥梁。无论是与负载电容的匹配计算，还是对激励电平的谨慎选择，亦或是对基频与泛音的区分，这些知识都确保了工程师和采购人员能够超越简单的型号对比，从性能本质出发，做出最优决策，从而保障整个电路系统长期、稳定、可靠地运行。
