从通用定义到关键差异​！四引脚有源晶振接线指南

在电子电路设计中，有源晶振因其内置振荡电路、输出稳定且无需复杂匹配而备受青睐。然而，其便捷性的背后也隐藏着接错的风险。尽管多数四引脚有源晶振遵循着“1脚悬空、2脚接地、3脚输出、4脚供电”的通用引脚定义，但1号脚（通常以缺角标识）的功能并非一成不变。一旦其具备使能（E/D）或待机（Stand-by）功能，错误的接地操作将直接导致晶振沉默，无声无息地使整个系统陷入停滞。因此，深入理解其引脚定义并谨慎查阅规格书，是确保系统可靠运行的第一步。

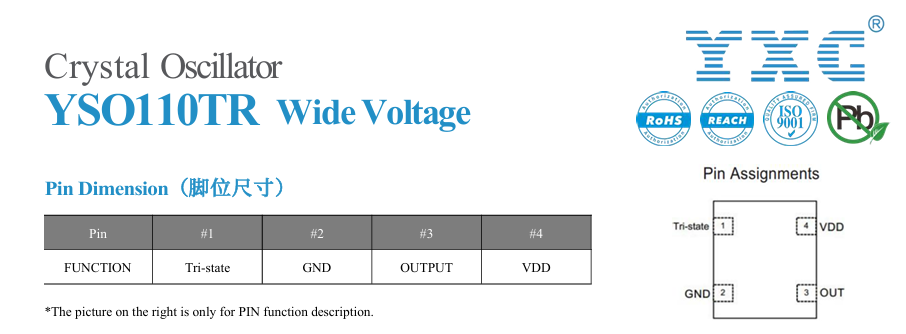

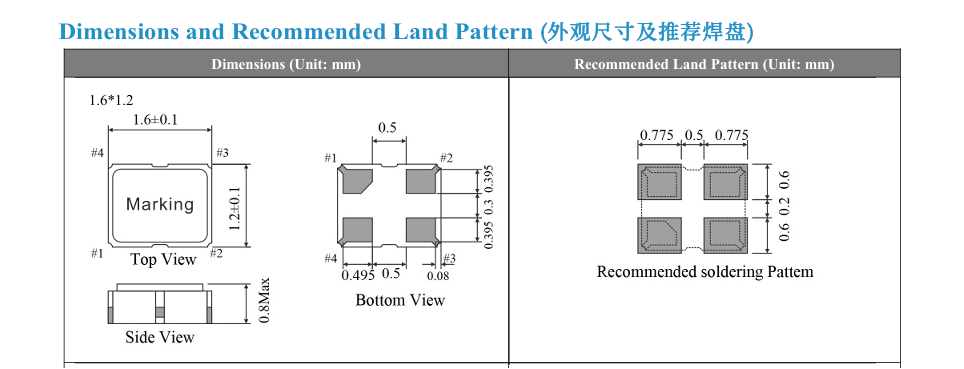

普通有源晶振有4个脚，有个缺角位的我们称之为1号脚(PIN1)或脚#1，按逆时针(管脚向下)分别为2、3、4。

Pin#1三态/悬空（TRI-STATE/NO CONNECTION）

Pin#2接地（Ground）

Pin#3接信号输出（Output）

Pin#4接电源电压（VDD）

但需要指出的是，针对不同有源晶振型号，在接法上也存在一定差异。如果晶振Pin#1具备E/D使能功能或Stand-by待机功能，接地（Ground）就会导致晶振无法输出频率信号。因此，接线前请务必仔细阅读规格书中相关说明，以免发生错误接线后引发有源晶振工作不良。

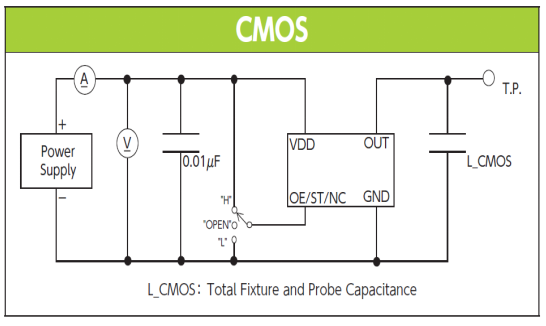

如下图所示：

有源晶振内部含有石英晶体、振荡IC和匹配电容等外围电路，精度高、输出信号稳定，不需要设计外围电路、使用方便，但需要电源供电。使用有源晶振时要特别注意，电源必须是稳压的且电源引线尽量短，并尽量与系统中使用晶振信号的芯片共用一个GND。

综上所述，有源晶振的便捷性建立在正确接线的基础之上。其看似简单的四引脚结构背后，隐藏着因型号而异的功能定义，尤其是1号引脚的功能多变是导致设计失误的常见陷阱。通过仔细查阅文档来验证每一个引脚的功能，才能确保这颗“系统心脏”有力跳动，避免因接线错误导致停滞。
